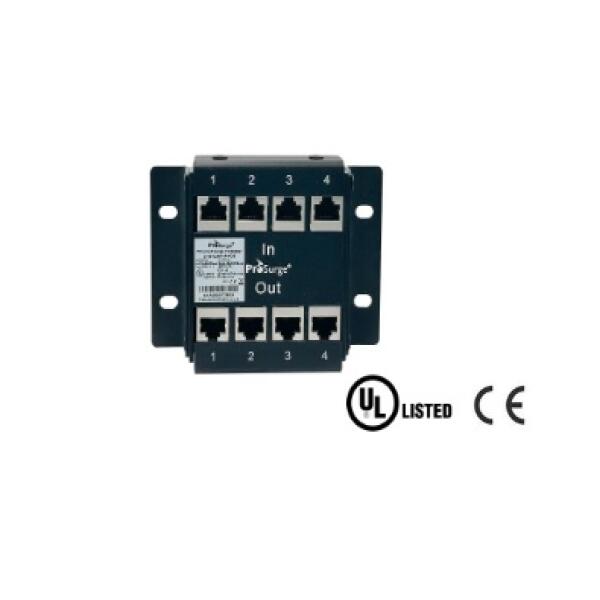

Thiết bị chống sét đường mạng RJ45 CAT6 4 cổng – D-05/RJ45-4P là thiết bị chống sét lan truyền chuyên dụng cho đường truyền Ethernet/RJ45, được thiết kế để bảo vệ đồng thời 04 đường mạng Gigabit Ethernet khỏi xung sét lan truyền và quá áp cảm ứng.
Thiết bị phù hợp cho hệ thống CAT5/CAT5E/CAT6/CAT6A, hỗ trợ tốc độ truyền 1000Mbps, băng thông 250MHz, sử dụng mạch bảo vệ hai cấp GDT + TVS, thích hợp lắp đặt trong tủ mạng, tủ điều khiển, hệ thống camera IP tập trung, mạng LAN doanh nghiệp và các hệ thống Ethernet công nghiệp.
Thông số kỹ thuật – Thiết bị chống sét đường mạng RJ45 CAT6 4 cổng – D-05/RJ45-4P
Tiêu chuẩn & phân loại
| Hạng mục | Thông số kỹ thuật |
| Tiêu chuẩn áp dụng | UL 497B, EN 50173 Category 6, IEC/EN 61643-21 |
| Phân loại IEC/EN | D1 / C1 / C2 / C3 |
| Ứng dụng cáp | CAT5, CAT5E, CAT6, CAT6A |
| Số cổng | 4 Ports |
Thông số điện
| Hạng mục | Thông số |
| Điện áp danh định (Un) | 5VDC |
| Điện áp làm việc liên tục lớn nhất (Uc) | 6VDC |
| Dòng tải định mức (IL) | 1A |
Khả năng chống sét
| Thông số | Giá trị |
| Dòng xả danh định C2 (8/20µs) | 2.5kA |
| Tổng dòng xả C2 | 10kA |
| Dòng xung D1 (10/350µs) | 1kA |
Mức điện áp bảo vệ (Up)
| Chế độ | Giá trị |
| L-L @ C2 | 55V |
| L-G @ C2 | 550V |
| L-L @ C3 | 25V |
| L-G @ C3 | 500V |
Thông số truyền dẫn
| Hạng mục | Giá trị |
| Tốc độ truyền dữ liệu | 1000Mbps |
| Băng thông | 250MHz |
| Suy hao chèn (Insertion Loss) | ≤3dB |
| Thời gian đáp ứng | ≤1ns |
| Chuẩn Ethernet | 10Base-T / 100Base-T / 1000Base-T / 1000Base-TX |
| Chân bảo vệ | 1/2, 3/6, 4/5, 7/8 |
Cấu trúc & lắp đặt
| Hạng mục | Thông số |
| Công nghệ bảo vệ | Two-stage protection circuit (GDT + TVS) |
| Kiểu kết nối | RJ45 Shielded Socket |
| Kiểu lắp đặt | Trong nhà (Indoor) |
| Tiếp địa | Screw grounding |
| Vật liệu vỏ | Metal |
| Chứng nhận | UL, CE |

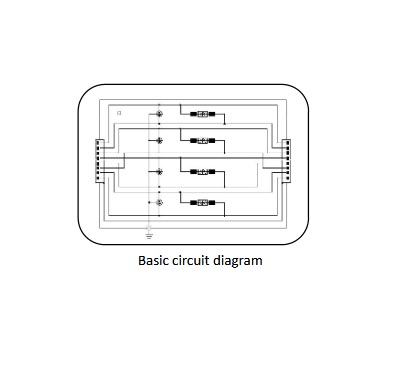

Cấu trúc bảo vệ và nguyên lý hoạt động
Thiết bị chống sét đường mạng RJ45 CAT6 4 cổng – D-05/RJ45-4P được lắp nối tiếp trên các tuyến cáp mạng RJ45, cho phép bảo vệ đồng thời 04 đường truyền Ethernet.
Khi xuất hiện xung sét lan truyền hoặc quá áp cảm ứng trên đường mạng, mạch bảo vệ GDT + TVS hai cấp sẽ nhanh chóng giới hạn điện áp và dẫn năng lượng xung xuống hệ thống tiếp địa, giúp bảo vệ switch, router, đầu ghi NVR, camera IP, PLC Ethernet và các thiết bị mạng khỏi hư hỏng.
Ưu điểm nổi bật
- Bảo vệ đồng thời 04 đường mạng RJ45.
- Hỗ trợ Gigabit Ethernet 1000Mbps.
- Phù hợp hệ thống CAT5/CAT5E/CAT6/CAT6A.
- Băng thông lên tới 250MHz.
- Thời gian đáp ứng nhanh ≤1ns.
- Công nghệ bảo vệ hai cấp GDT + TVS.
- Phù hợp tủ mạng, tủ điều khiển và hệ thống camera IP nhiều kênh.
Ứng dụng thực tế – Thiết bị chống sét đường mạng RJ45 CAT6 4 cổng – D-05/RJ45-4P
- Hệ thống camera IP nhiều kênh.
- Tủ mạng doanh nghiệp.
- Switch mạng 4 cổng.
- Router và thiết bị truyền thông Ethernet.
- PLC Ethernet.
- Hệ thống BMS, SCADA.
- Hệ thống mạng LAN trong nhà máy, văn phòng và trung tâm dữ liệu.
Lưu ý khi lựa chọn và lắp đặt
- Lắp nối tiếp trên từng đường mạng RJ45.
- Đấu đúng chiều IN / OUT.
- Lắp gần switch hoặc thiết bị cần bảo vệ.
- Dây tiếp địa nên ngắn nhất có thể, ưu tiên dưới 50cm theo hướng dẫn của Prosurge.
- Tiết diện dây tiếp địa tối thiểu 2.5mm².
- Không sử dụng cho hệ thống PoE 48V, nếu sử dụng PoE nên chọn dòng D-48/RJ45-POE.
Câu hỏi thường gặp (FAQ) – Thiết bị chống sét đường mạng RJ45 CAT6 4 cổng – D-05/RJ45-4P
