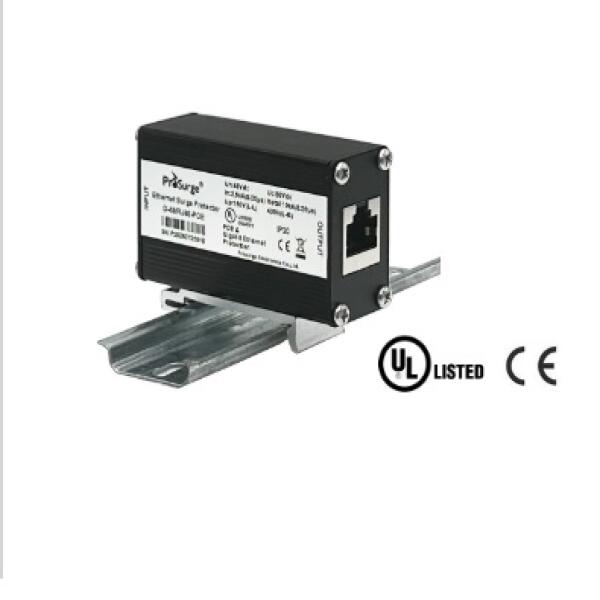

Thiết bị chống sét đường mạng RJ45 CAT6 – D-05/RJ45B là thiết bị bảo vệ chống sét lan truyền cho đường mạng Ethernet/RJ45, dùng để bảo vệ thiết bị Gigabit Ethernet, hệ thống LAN, thiết bị mạng công nghiệp và các tuyến cáp RJ45 trước xung sét lan truyền.
Model D-05/RJ45B phù hợp cho hệ thống CAT5/CAT5E/CAT6/CAT6A, tốc độ truyền 1000Mbps, tần số tối đa 250MHz, lắp trong nhà, hỗ trợ gắn DIN rail 35mm hoặc flange. Thiết bị sử dụng mạch bảo vệ 2 cấp GDT/TVS, thời gian đáp ứng ≤1ns theo catalog Prosurge.
Thông số kỹ thuật – Thiết bị chống sét đường mạng RJ45 CAT6 – D-05/RJ45B
Tiêu chuẩn & phân loại
Hạng mục | Thông số kỹ thuật |
|---|---|
| Tiêu chuẩn áp dụng | UL 497B, EN 50173 Category 6, IEC/EN 61643-21 |
| Phân loại IEC/EN | D1/C1/C2/C3 |
| Ứng dụng cáp | CAT5/CAT5E/CAT6/CAT6A |
| Số cổng | Single-port |
Thông số điện
Hạng mục | Thông số |
|---|---|
| Điện áp danh định DC (Un) | 5V |
| Điện áp làm việc liên tục DC (Uc) | 6V |
| Dòng danh định (IL) | 1A |
Khả năng chống sét
Hạng mục | Giá trị |
|---|---|
| C2 In (8/20µs) | 2.5kA |
| C2 Total In (8/20µs) | 10kA |
| D1 Iimp (10/350µs) | 1kA |
Mức điện áp bảo vệ
Chế độ | Giá trị |
|---|---|
| Up @C2 (8/20µs) | 55V (L-L); 550V (L-G) |
| Up @C3 (1kV/µs) | 25V (L-L); 500V (L-G) |
Truyền dẫn tín hiệu
Hạng mục | Thông số |
|---|---|
| Insertion loss | ≤3dB |
| Tần số tối đa (fG) | 250MHz |
| Tốc độ truyền | 1000Mbps |
| Thời gian đáp ứng | ≤1ns |
| Chuẩn truyền dẫn | 10BaseT / 100BaseT / 1000BaseT / 1000BaseTX |
| Pin bảo vệ | 1/2, 3/6, 4/5, 7/8 |
Cấu trúc & lắp đặt
Hạng mục | Thông số |
|---|---|
| Công nghệ bảo vệ | Two-stage protection circuit, GDT/TVS |
| Vị trí lắp | Indoor |
| Cấp bảo vệ | IP20 |
| Kiểu lắp | DIN rail 35mm hoặc flange |
| Tiếp địa | DIN rail hoặc screw |
| Vật liệu vỏ | Metal |
| Kết nối IN/OUT | RJ45 socket shielded |
| Kích thước | 66 × 40 × 25 mm |
| Nhiệt độ làm việc | –40°C đến +80°C |
| Chứng nhận | UL, CE |

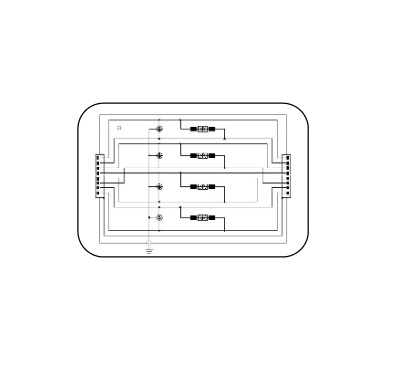

Cấu trúc bảo vệ và nguyên lý hoạt động
D-05/RJ45B được lắp nối tiếp trên đường cáp mạng RJ45, thường đặt gần thiết bị cần bảo vệ như switch, router, camera IP, PLC Ethernet hoặc thiết bị mạng công nghiệp.
Khi xuất hiện xung sét lan truyền trên đường mạng, mạch bảo vệ GDT/TVS 2 cấp sẽ giới hạn điện áp dư và dẫn năng lượng xung về hệ thống tiếp địa, giúp giảm nguy cơ hư hỏng cổng mạng và thiết bị đầu cuối.
Ưu điểm nổi bật
- Bảo vệ đường mạng RJ45 Gigabit Ethernet
- Phù hợp hệ thống CAT5/CAT5E/CAT6/CAT6A
- Tốc độ truyền 1000Mbps
- Tần số tối đa 250MHz
- Thời gian đáp ứng nhanh ≤1ns
- Gắn được DIN rail 35mm, phù hợp tủ mạng/tủ điều khiển
- Vỏ kim loại chống nhiễu EMI
- Đạt chứng nhận UL, CE
Ứng dụng thực tế – Thiết bị chống sét đường mạng RJ45 CAT6 – D-05/RJ45B
- Hệ thống camera IP không PoE
- Switch mạng, router, modem
- Tủ mạng LAN trong nhà máy, văn phòng
- PLC Ethernet, thiết bị mạng công nghiệp
- Hệ thống BMS, SCADA dùng kết nối Ethernet
- Các tuyến cáp mạng đi giữa các khu vực có nguy cơ cảm ứng sét
Lưu ý khi lựa chọn và lắp đặt
- Lắp thiết bị nối tiếp trên đường mạng RJ45
- Đặt càng gần thiết bị cần bảo vệ càng tốt
- Đấu đúng chiều IN/OUT
- Tiếp địa qua DIN rail hoặc screw theo đúng catalog
- Dây tiếp địa nên ngắn, ưu tiên dưới 50cm và tiết diện tối thiểu 2.5mm² theo hướng dẫn lắp đặt của hãng
- Không dùng model 5V này cho đường PoE 48V; với PoE cần chọn dòng D-48/RJ45B-POE
