  Giải pháp chống sét cho trang trại chăn nuôi gà, lợn, bò - Vì sao trang trại chăn nuôi cần chống sét?

  Trang trại chăn nuôi là khu vực thường được xây dựng ở vùng đồi thấp, cánh đồng rộng hoặc khu vực hở mái, với mật độ thiết bị điện cao như:

• Quạt thông gió, máng ăn tự động

• Bơm nước, hệ thống chiếu sáng, máy phát điện

• Hệ thống điều khiển nhiệt độ, ẩm độ, khí độc (trong mô hình chăn nuôi công nghệ cao)

  Tuy nhiên, đây cũng là môi trường có rủi ro cao khi sét đánh, đặc biệt vào mùa mưa bão. Một tia sét có thể gây:

• Cháy chập tủ điện, thiết bị điều khiển

• Mất nguồn, chết gia súc – gia cầm hàng loạt

• Gián đoạn chuỗi chăn nuôi và thiệt hại tài chính nặng nề

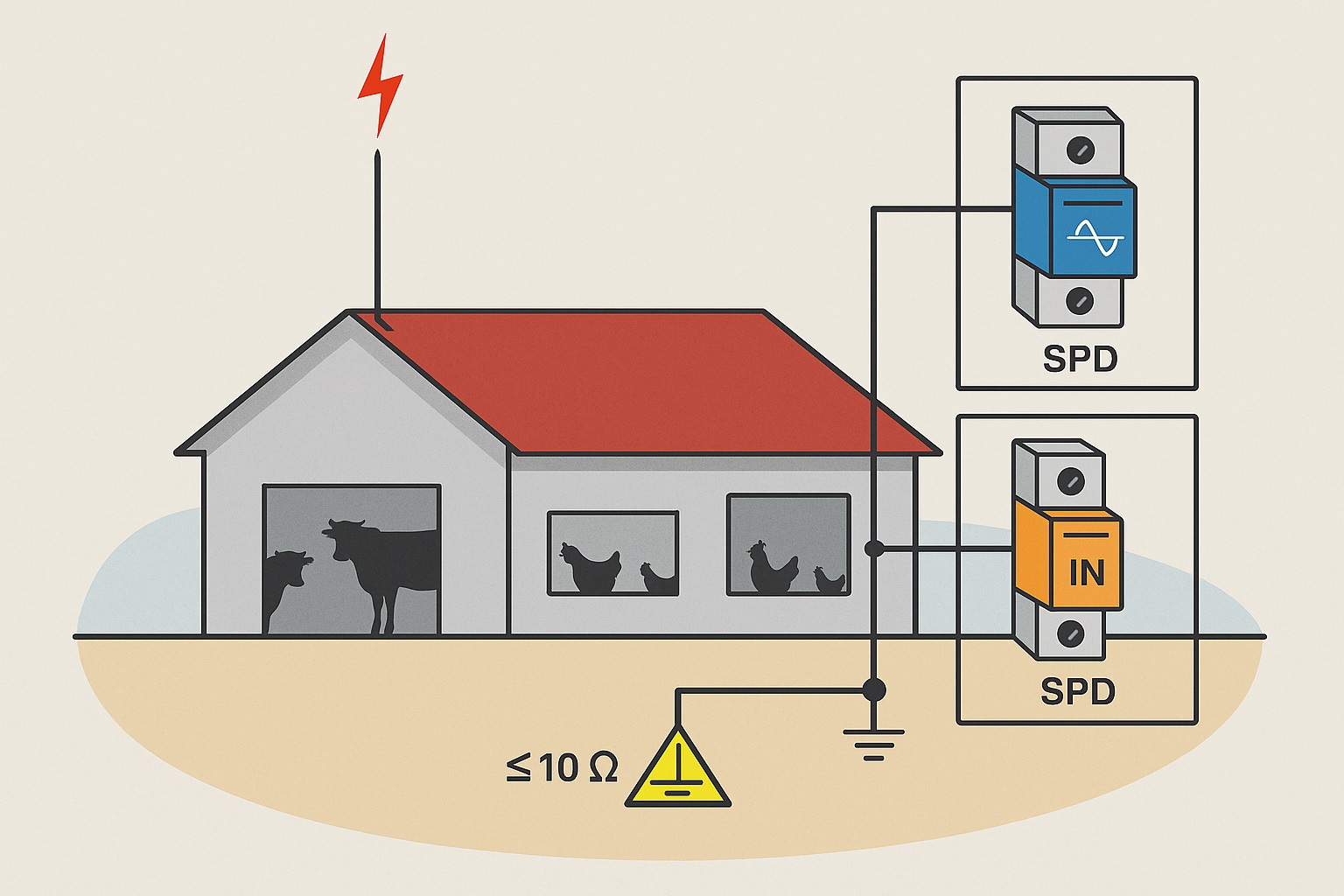

Vì vậy, trang trại cần được trang bị hệ thống chống sét 3 lớp: chống sét trực tiếp, chống sét lan truyền và hệ thống tiếp địa đạt chuẩn.

Chống sét trang trại nuôi lợn - Giải pháp toàn diện

1. Chống sét trực tiếp – Bảo vệ chuồng trại khỏi đánh thẳng

  Do chuồng trại thường xây theo dãy dài, mái tôn, cao hơn mặt ruộng xung quanh → rất dễ thành điểm hút sét tự nhiên.

Thiết bị gợi ý chống sét trang trại nuôi lợn, gà, bò

• Kim thu sét Sigma + S3 – bán kính 120m xuất xứ Tây Ban Nha

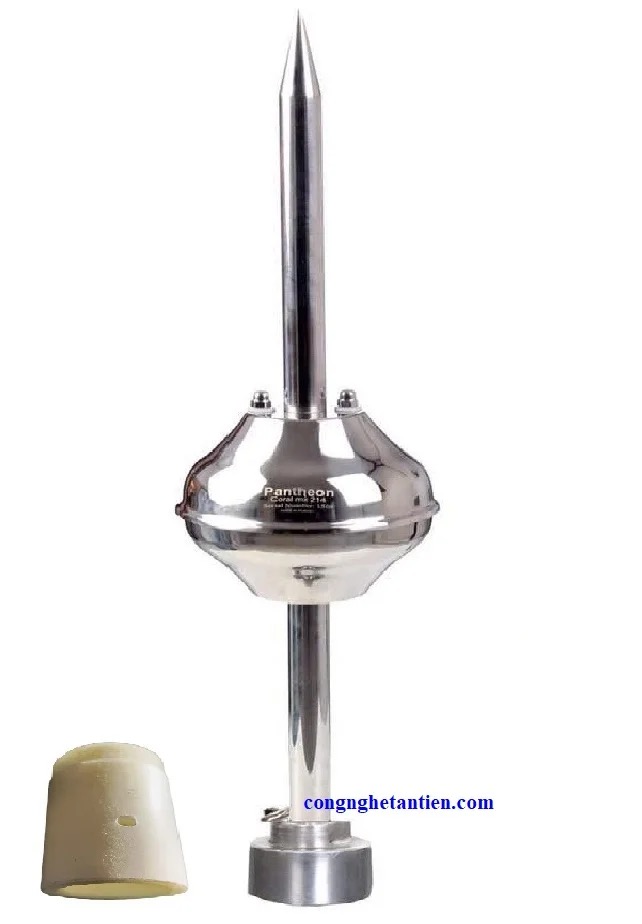

• Kim thu sét Pantheon PEX 220 – bán kính 188m – phù hợp môi trường ẩm, khí amoniac

Bố trí:

• Kim lắp trên mái chuồng hoặc cột bê tông riêng biệt cao ≥6m

• Dây dẫn xuống là đồng trần 50mm²/70mm², đi ngoài vách chuồng

• Tiếp địa cọc riêng, điện trở ≤ 10Ω, có thể gia cố thêm bằng hóa chất GEM

Tuân thủ chuẩn NFC 17-102 và IEC 62305-3

2. Chống sét lan truyền – Bảo vệ nguồn cấp cho máy móc, tủ điện

  Các hệ thống điều khiển quạt, đèn, bơm nước thường dùng nguồn 1 pha hoặc 3 pha tùy công suất.

Thiết bị gợi ý các thiết bị chống sét lan truyền spd:

• SPD OBO V20-1+NPE-280 – 20kA – cho nguồn 1 pha

• SPD OBO V20-3+NPE-280 – cho nguồn 3 pha

Thiết bị SPD đạt chuẩn IEC 61643-11 , lắp tại đầu vào tủ điện chính.

3. Thiết bị chống sét tín hiệu – Cho hệ thống điều khiển thông minh (nếu có)

   Một số trang trại áp dụng công nghệ IoT, điều khiển từ xa, tự động hóa (PLC, RS485, cảm biến nhiệt – ẩm – khí độc...) thì phải bảo vệ tín hiệu điều khiển.

Thiết bị gợi ý:

• MDP-2/D/24/T-10 – 24VDC – dòng 10A – Type 1+2+3

Thiết bị đạt IEC 61643-21 , lắp giữa bộ điều khiển trung tâm và cảm biến trường.

4. Hệ thống tiếp địa – Mấu chốt bảo vệ toàn hệ thống

Định kỳ đo điện trở đất để đảm bảo hệ thống vẫn hoạt động hiệu quả quanh năm.

Tiêu chuẩn kỹ thuật áp dụng chống sét trang trại lợn, bò, gà

• TCVN 9385:2012 – Lắp đặt hệ thống chống sét

• NFC 17-102:2011 – Kim thu sét hiện đại ESE

• IEC 61643-11 – SPD nguồn điện

• IEC 61643-21 – SPD tín hiệu

• IEC 60364-5-54 / TCVN 4756:1989 – Tiếp địa an toàn

Liên hệ tư vấn: 0242 2626 777 - 0901 73 37 37
