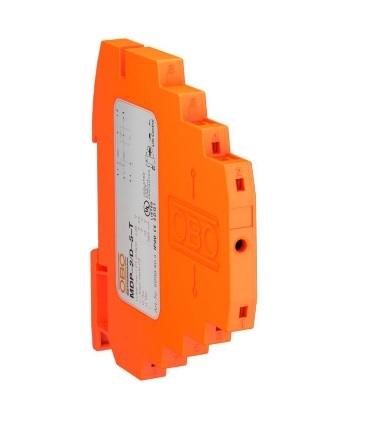

Thiết bị chống sét tín hiệu MDP-2 D-24-T-10 là thiết bị chống sét tín hiệu Type 1+2+3 (D1+C2+C1), bảo vệ tín hiệu 24V DC, được thiết kế để chịu dòng tải lớn đến 10A, phù hợp cho các hệ thống điều khiển nguồn phụ, thiết bị đo công nghiệp hoặc truyền tín hiệu trong điều kiện tải cao.
Thiết bị có tích hợp chức năng kiểm tra Life Control, lắp DIN rail, kết nối không vít, hoạt động trong vùng LPZ 0–3.
Đặc điểm nổi bật-Thiết bị chống sét tín hiệu MDP-2 D-24-T-10
- Bảo vệ tín hiệu 24V DC tải dòng cao đến 10A
- Thiết kế 2 cực, nhỏ gọn – chỉ rộng 8.7 mm
- Kết hợp bảo vệ sơ cấp – lan truyền – tinh: Type 1+2+3 (D1+C2+C1)
- Tính năng hiển thị trạng thái Life Control
- Dòng xung chịu đựng: • C1: 0.5kV / 0.25kA (8/20 µs) • C2: 5kV / 2.5kA (8/20 µs) • Tổng dòng: 5kA (8/20 µs)
- Cấp bảo vệ điện áp: <70V (dây–dây), <800V (dây–đất)
- Tổn hao tín hiệu ≤3 dB, băng thông đến 100 MHz
- Dung kháng dây–dây: <40 pF, cách điện >100 MΩ
- Vỏ IP20, nhiệt độ hoạt động từ -40°C đến +80°C
- Kết nối không vít, lắp DIN rail 35 mm
- Tuân thủ IEC 61643-21 , UL listed
Ứng dụng thực tế MDP-2 D-24-T-10
- Bảo vệ tín hiệu 24V DC trong hệ thống điều khiển, thiết bị đo, I/O modules
- Ứng dụng trong công nghiệp, trạm SCADA, hệ thống BMS, PLC
- Lý tưởng cho vùng LPZ 0–1 hoặc LPZ 1–2 – điểm đầu hoặc cuối đường tín hiệu
- Bảo vệ toàn diện khi kết hợp cùng SPD nguồn
Thông số kỹ thuật - Thiết bị chống sét tín hiệu MDP-2 D-24-T-10
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 5098425 |
| Loại thiết bị | Type 1+2+3 – D1+C2+C1 |
| Dòng điện tải danh định | 10 A |
| Uc | 24V DC (max. 28V DC) |
| Dòng xung C2 | 5kV / 2.5kA (8/20 µs) |
| Dòng xung C1 | 0.5kV / 0.25kA (8/20 µs) |
| Tổng dòng chịu đựng | 5kA (8/20 µs) |
| Up dây-dây / dây–đất | <70V / <800V |
| Tổn hao tín hiệu | ≤3 dB |
| Tần số hoạt động | 100 MHz |
| Cách điện | >100 MΩ |
| Dung kháng dây–dây | <40 pF |
| Hiển thị trạng thái | Có (Life Control) |
| Lắp đặt | Ray DIN 35 mm |
| LPZ | 0–3 |
| Tiêu chuẩn | IEC 61643-21 , UL listed |
