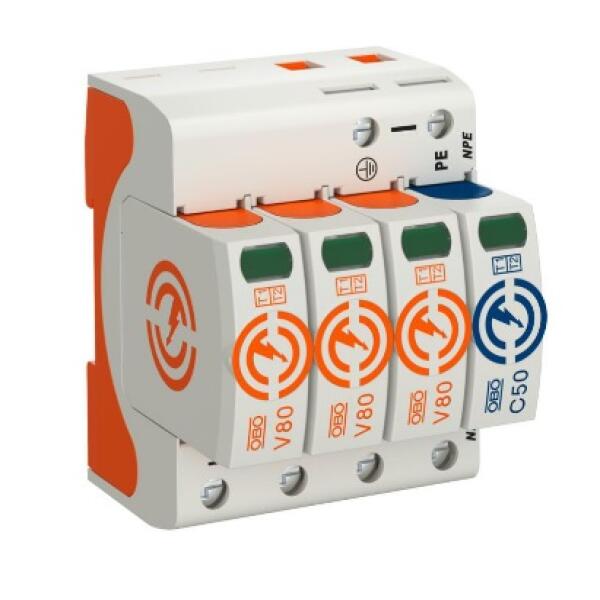

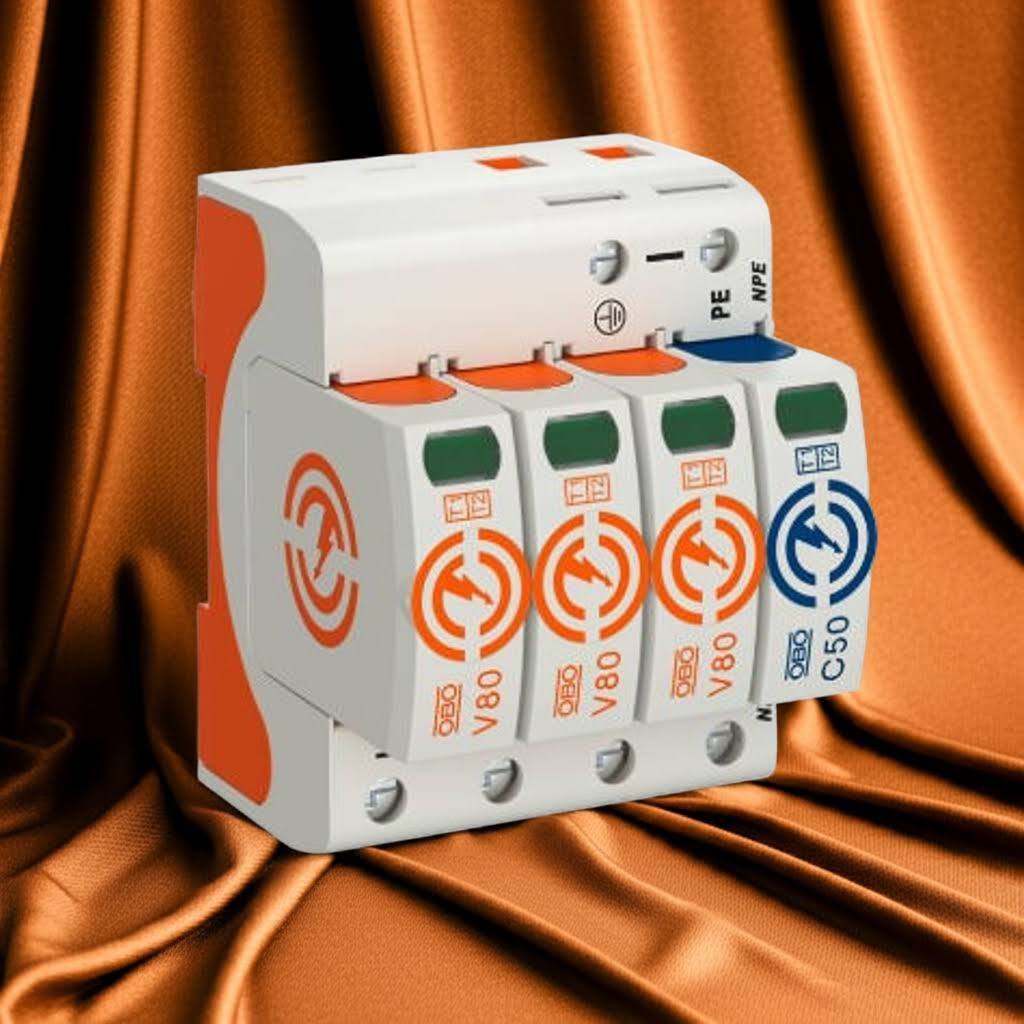

Thiết bị cắt sét V80-3+NPE-280
Model thuộc Type 1+2 – 12.5kA, nguồn 3 pha
1. Giới thiệu
V80-3+NPE-280 là thiết bị cắt sét kết hợp Type 1+2 do OBO Bettermann (Đức) sản xuất, thiết kế chuyên dụng để bảo vệ hệ thống điện 3 pha 4 cực (TN, TT) khỏi xung sét trực tiếp và lan truyền.
Thiết bị chống sét thuộc dòng CombiController V80, với khả năng chịu xung sét lên tới 12.5kA/pole (10/350μs) và dòng cắt lan truyền tổng 80kA (8/20μs) – lý tưởng cho tủ điện tổng tại các công trình cấp bảo vệ LPZ 0–1 hoặc 1–2.
2. Đặc điểm nổi bật
Kết hợp bảo vệ Type 1+2 theo tiêu chuẩn IEC 61643-11, Class I+II
Dòng xung sét (10/350μs): 12.5kA/pole, tổng 50kA
Dòng cắt lan truyền (8/20μs): tổng 80kA, In = 40kA
Điện áp làm việc liên tục: Uc = 280V (L-N), 255V (N-PE)
Cấp bảo vệ điện áp: ≤2.5kV, điện áp dư L-N chỉ 0.7–1.0kV @5–12.5kA
Tốc độ đáp ứng nhanh: <25ns (L-N), 100ns (N-PE)
Cấu hình 3+1 (L1, L2, L3, N-PE), dành cho hệ thống TN-S, TT
Có hiển thị trạng thái hoạt động (visual display)
Thiết kế dạng module plug-in, thay thế dễ dàng, lắp ray DIN 35mm
Chất liệu vỏ đạt UL94 V-0 chống cháy lan
Khả năng chịu ngắn mạch tới 50kA, bảo vệ bằng cầu chì gL/gG 160A
3. Ứng dụng thực tế

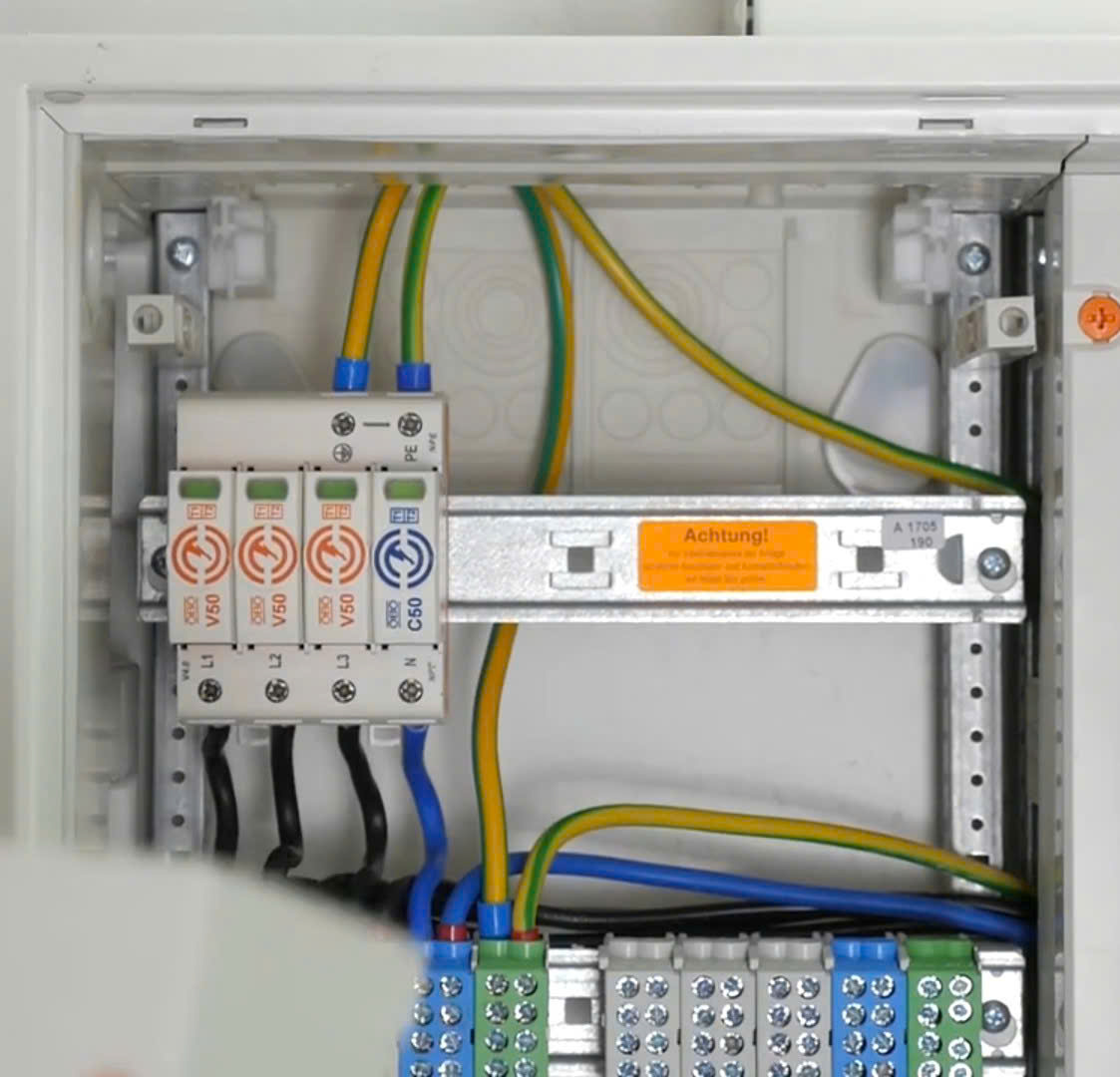

Lắp tại tủ điện tổng của công trình cấp LPZ 0–1, hoặc LPZ 1–2
Dành cho nhà máy, khu công nghiệp, trung tâm dữ liệu, chung cư cao tầng
Bảo vệ toàn diện khỏi sét đánh trực tiếp và lan truyền qua đường nguồn
Kết hợp lý tưởng với chống sét trực tiếp và hệ thống tiếp địa ≤4Ω
→ Tham khảo bài: Giải pháp chống sét lan truyền
4. Thông số kỹ thuật - Thiết bị cắt sét V80-3+NPE-280
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 5093810 |
| Loại thiết bị | Type 1+2 – Class I+II |
| Cấu hình | 3 pha + N/PE (3+1) |
| Điện áp danh định | 230/400V AC |
| Uc (L-N / N-PE) | 280V / 255V |
| Iimp (10/350µs) | 12.5kA/pole |
| Itotal (N-PE) | 50kA |
| Imax (8/20µs) | 80kA tổng |
| In (8/20µs) | 40kA |
| Cấp bảo vệ điện áp (Up) | ≤2.5kV |
| Dư điện áp (L-N @12.5kA) | 1.0kV |
| Thời gian đáp ứng | <25ns (L-N), 100ns (N-PE) |
| Lắp đặt | Ray DIN 35mm |
| Tiêu chuẩn | IEC 61643-11, EN 61643-11, UL 1449 |
| Kết nối | Dây cứng: max 35mm² |
| Dòng ngắn mạch chịu được | 50kA |
| Cầu chì dự phòng | 160A gL/gG |
| Bảo vệ hiển thị | Có (visual) |
| Kích thước | 4 module (4x17.5mm) |
| Nhiệt độ làm việc | -40 đến +80°C |
5. Dịch vụ từ Tân Tiến
Tân Tiến cung cấp trọn gói:
Thiết bị cắt sét OBO Bettermann
Lắp đặt SPD chuẩn IEC, đúng vùng LPZ
Kiểm tra điện trở tiếp địa, nghiệm thu hệ thống chống sét lan truyền
