Thiết bị chống sét tín hiệu MDP-2 D-12-T-10
Model thuộc Type 1+2+3 – 12V DC, tải dòng cao 10A
1. Giới thiệu sản phẩm
Tân Tiến là nhà phân phối chính thức thiết bị chống sét OBO tại Việt Nam. Model MDP-2 D-12-T-10 là thiết bị chống sét tín hiệu kết hợp Type 1+2+3 (D1+C2+C1), bảo vệ tín hiệu 12V DC, được thiết kế để chịu dòng tải lớn đến 10A, thích hợp cho hệ thống điều khiển nguồn phụ, thiết bị đo công nghiệp hoặc tín hiệu điều khiển công suất thấp.
Sản phẩm tích hợp tính năng kiểm tra hoạt động Life Control, kết nối không vít, gắn DIN rail, hiệu quả trong vùng LPZ 0–3.
2. Đặc điểm nổi bật
- Bảo vệ tín hiệu điện áp thấp 12V DC với dòng tải cao đến 10A
- Thiết kế 2 cực, dạng DIN rail chỉ rộng 8.7 mm – tiết kiệm không gian
- Kết hợp bảo vệ Type 1+2+3: D1 + C2 + C1, hiệu quả toàn diện
- Tính năng hiển thị trạng thái Life Control – kiểm tra nhanh tình trạng SPD
- Dòng xung chịu đựng: • C1: 0.5kV / 0.25kA (8/20 µs)
• C2: 5kV / 2.5kA (8/20 µs)
• Tổng dòng: 5kA (8/20 µs) - Cấp bảo vệ điện áp: <55V (dây–dây), <800V (dây–đất)
- Dung kháng dây–dây: <40 pF, cách điện >100 MΩ
- Băng thông đến 100 MHz, tổn hao tín hiệu ≤3 dB
- Lắp DIN rail, đầu nối không vít, kết nối dễ dàng
- Vỏ IP20, hoạt động từ -40°C đến +80°C
- Tuân thủ IEC 61643-21 , UL listed
3. Ứng dụng thực tế
- Bảo vệ tín hiệu 12V DC cấp dòng cao – nguồn phụ điều khiển
- Dùng trong hệ thống truyền tín hiệu, cảm biến, I/O công nghiệp
- Lý tưởng cho vùng LPZ 0–1 hoặc LPZ 1–2 – bảo vệ đầu nguồn hoặc cuối dây
- Tích hợp cho tủ điều khiển, SCADA, BMS, PLC
→ Tham khảo bài: Giải pháp chống sét lan truyền
4. Thông số kỹ thuật - Thiết bị chống sét tín hiệu MDP-2 D-12-T-10
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 5098415 |
| Loại thiết bị | Type 1+2+3 – D1+C2+C1 |
| Dòng điện tải danh định | 10 A |
| Uc | 12V DC (max. 15V DC) |
| Dòng xung C2 | 5kV / 2.5kA (8/20 µs) |
| Dòng xung C1 | 0.5kV / 0.25kA (8/20 µs) |
| Tổng dòng chịu đựng | 5kA (8/20 µs) |
| Up dây-dây / dây–đất | <55V / <800V |
| Tổn hao tín hiệu | ≤3 dB |
| Tần số hoạt động | 100 MHz |
| Cách điện | >100 MΩ |
| Dung kháng dây–dây | <40 pF |
| Hiển thị trạng thái | Có (Life Control) |
| Lắp đặt | Ray DIN 35 mm |
| LPZ | 0–3 |
| Tiêu chuẩn | IEC 61643-21 , UL listed |
5. Dịch vụ từ Tân Tiến
Tân Tiến cung cấp:
- Cung cấp giải pháp chống sét trọn gói với thiết bị chống sét tín hiệu OBO

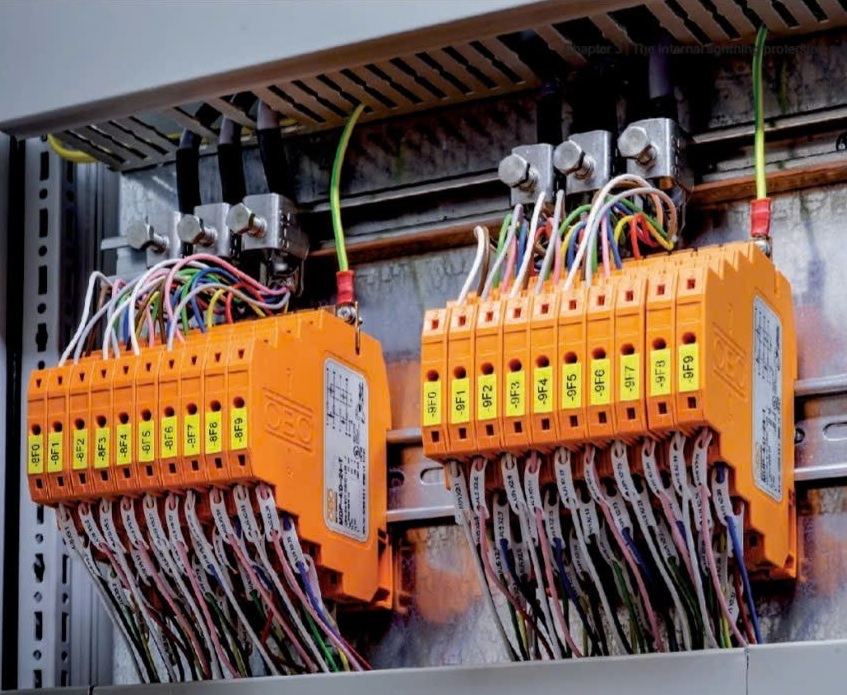

- Lắp đặt hệ thống SPD cho tín hiệu DC công nghiệp
- Tư vấn sơ đồ LPZ và bảo vệ trọn gói cho tủ điều khiển 12V
