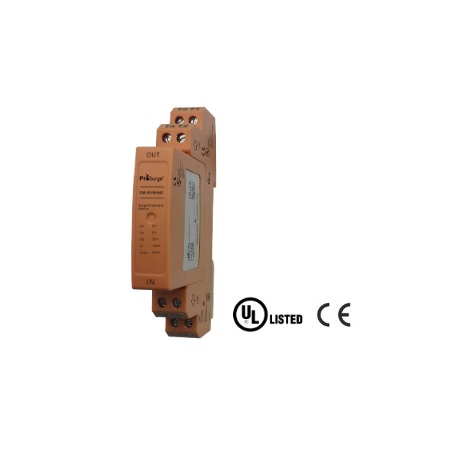

Thiết bị chống sét tín hiệu 2 dây 48V – DM-48-M2N5

Thiết bị chống sét tín hiệu 2 dây 48V – DM-48-M2N5 là SPD chuyên dụng cho đường tín hiệu, điều khiển và truyền thông 2 dây (1 pair), dùng để bảo vệ thiết bị khỏi xung sét lan truyền và quá áp cảm ứng trong hệ thống điện – viễn thông – tự động hóa.

Thiết bị phù hợp lắp đặt tại đầu vào của các hệ thống như truyền thông 48VDC, thiết bị viễn thông, tín hiệu điều khiển, bus vi sai, giúp đảm bảo tín hiệu ổn định và an toàn trước tác động của sét và nhiễu điện từ.

DM-48-M2N5 thuộc nhóm thiết bị chống sét tín hiệu theo tiêu chuẩn IEC 61643-21, thiết kế dạng module cắm rút (pluggable), dễ thay thế và bảo trì.

Thông số kỹ thuật – Thiết bị chống sét tín hiệu 2 dây 48V – DM-48-M2N5

• Loại thiết bị: SPD chống sét tín hiệu (Data line protector)
• Cấu hình: 1 pair (2 dây tín hiệu)
• Điện áp danh định (Un): 48 VDC
• Điện áp làm việc liên tục (Uc): 54 VDC / 38.1 VAC
• Dòng tải danh định: 1 A
• Dòng xả danh định (In, 8/20µs): 10 kA / line
• Dòng xả tối đa (Imax, 8/20µs): 20 kA / line
• Dòng xung sét (Iimp, 10/350µs): 2.5 kA / line
• Mức điện áp bảo vệ (Up):
  • L-L: ≤ 100 V
  • L-PE: ≤ 750 V
• Công nghệ bảo vệ: GDT + MOV + Transient diode (3 cấp)
• Tần số cắt: ~ 2 MHz
• Trở kháng nối tiếp: ~ 1.36 Ω / line
• Kiểu lắp: DIN rail 35 mm
• Kết nối: IN/OUT dạng terminal
• Nhiệt độ làm việc: –40°C đến +85°C
• Tiêu chuẩn: UL497B, IEC 61643-21 (D1/C1/C2/C3)
• Bảo hành: 12 tháng

Cấu trúc bảo vệ và nguyên lý hoạt động

Thiết bị chống sét tín hiệu 2 dây 48V – DM-48-M2N5 sử dụng cấu trúc 3 cấp bảo vệ:

• Cấp 1 (GDT): Xả dòng sét lớn xuống đất
• Cấp 2 (MOV): Kẹp điện áp trung gian
• Cấp 3 (diode Transzorb): Giới hạn điện áp dư chính xác

Khi có xung sét lan truyền:

• Năng lượng xung được chuyển hướng xuống tiếp địa
• Điện áp trên đường tín hiệu được giới hạn ở mức an toàn
• Tín hiệu vẫn duy trì ổn định, không bị gián đoạn

Thiết bị hoạt động theo nguyên lý bảo vệ song song kết hợp giới hạn điện áp chính xác, phù hợp cho các hệ thống tín hiệu nhạy cảm và truyền thông.

Ưu điểm nổi bật

• Bảo vệ hiệu quả cho tín hiệu 48VDC
• Phù hợp hệ thống viễn thông và truyền thông công nghiệp
• Cấu trúc 3 cấp (GDT + MOV + diode) tăng độ an toàn
• Dòng cắt cao 20kA/line
• Không ảnh hưởng đến tín hiệu truyền dẫn
• Thiết kế pluggable, dễ thay thế
• Lắp DIN rail, phù hợp tủ điều khiển và tủ viễn thông

Ứng dụng thực tế – Thiết bị chống sét tín hiệu 2 dây 48V – DM-48-M2N5

• Hệ thống nguồn 48VDC viễn thông
• Thiết bị truyền thông, router, gateway
• Truyền dẫn tín hiệu vi sai
• Hệ thống SCADA, BMS
• Thiết bị điều khiển từ xa, IoT công nghiệp
• Các hệ thống cần độ ổn định tín hiệu cao

Lưu ý khi lựa chọn và lắp đặt

• Lắp thiết bị gần đầu vào thiết bị cần bảo vệ
• Đảm bảo tiếp địa đạt ≤1Ω
• Đấu đúng chiều IN/OUT
• Tránh đi dây tín hiệu song song dài với dây nguồn
• Kiểm tra định kỳ để đảm bảo hiệu quả bảo vệ
