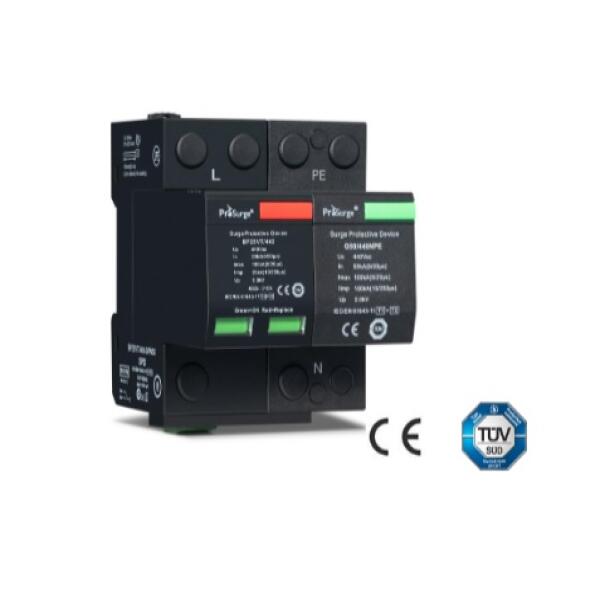

Thiết bị chống sét lan truyền 1 pha 100kA BP25VT/385-S/PN50 - là thiết bị chống sét lan truyền Type 1+2 của Prosurge, được thiết kế cho hệ thống điện xoay chiều một pha với cấu hình bảo vệ 1+1, gồm hai chế độ bảo vệ L-N và N-PE.
Điểm nổi bật của model này là dòng xả cực đại Imax đạt 100kA tại L-N và 100kA tại N-PE, phù hợp bảo vệ tủ điện tổng một pha, hệ thống điện quan trọng và công trình có mức độ phơi nhiễm sét cao. Thiết bị còn có khả năng chịu dòng xung sét Iimp 25kA tại L-N và 50kA tại N-PE, đáp ứng yêu cầu bảo vệ phối hợp Type 1 và Type 2 tại đầu nguồn.
Hậu tố -S cho biết thiết bị được trang bị tiếp điểm cảnh báo từ xa, thuận tiện kết nối với PLC, BMS hoặc hệ thống giám sát tập trung.
Thông số kỹ thuật - Thiết bị chống sét lan truyền 1 pha 100kA BP25VT/385-S/PN50
Thông số | Giá trị |
|---|---|
| Model | BP25VT/385-S/PN50 |
| Thương hiệu | Prosurge |
| Phân loại | Type 1+2 / Class I+II / B+C |
| Tiêu chuẩn | IEC/EN 61643-11:2011; UL 1449 5th |
| Cấu hình bảo vệ | 1+1 |
| Chế độ bảo vệ | L-N và N-PE |
| Điện áp làm việc liên tục Uc, L-N | 385V AC |
| Điện áp làm việc liên tục Uc, N-PE | 255V AC |
| Dòng xả danh định In, L-N | 25kA, dạng sóng 8/20µs |
| Dòng xả danh định In, N-PE | 50kA, dạng sóng 8/20µs |
| Dòng xả cực đại Imax, L-N | 100kA, dạng sóng 8/20µs |
| Dòng xả cực đại Imax, N-PE | 100kA, dạng sóng 8/20µs |
| Dòng xung sét Iimp, L-N | 25kA, dạng sóng 10/350µs |
| Dòng xung sét Iimp, N-PE | 50kA, dạng sóng 10/350µs |
| Mức bảo vệ điện áp Up, L-N | 1,6kV |
| Mức bảo vệ điện áp Up, N-PE | 1,5kV |
| Thời gian đáp ứng L-N | ≤25ns |
| Thời gian đáp ứng N-PE | ≤100ns |
| Khả năng chịu TOV, L-N | 528V/120 phút |
| Khả năng chịu TOV, N-PE | 1200V/200ms |
| Dòng tiếp diễn Ifi, N-PE | 100A |
| Dòng rò Ipe | 0mA |
| Khả năng chịu ngắn mạch Isccr | 50kArms |
| Cầu chì dự phòng | ≤315A gL/gG |
| Nhiệt độ làm việc | -40°C đến +85°C |
| Độ cao làm việc | -500m đến +4000m |
| Tiết diện dây cứng tối đa | 35mm² |
| Tiết diện dây mềm tối đa | 25mm² |
| Kiểu lắp đặt | Thanh DIN 35mm |
| Vật liệu vỏ | Nhựa nhiệt dẻo, UL94 V-0 |
| Cấp bảo vệ | IP20 |
| Chiều rộng lắp đặt | 4 module |
| Chỉ thị trạng thái | Xanh: hoạt động; đỏ: hỏng |
| Tiếp điểm cảnh báo từ xa | Có, dạng Isolated Form C |
| Khả năng đóng cắt tiếp điểm | AC 250V/0,5A; DC 250V/0,1A; 125V/0,2A; 75V/0,5A |
| Tiết diện dây tín hiệu tối đa | 1,5mm² |
| Chứng nhận | TÜV, CE |
Toàn bộ thông số trên được lấy trực tiếp từ bảng kỹ thuật dòng BP25VT…PN50 của Prosurge.
Cấu tạo và nguyên lý hoạt động

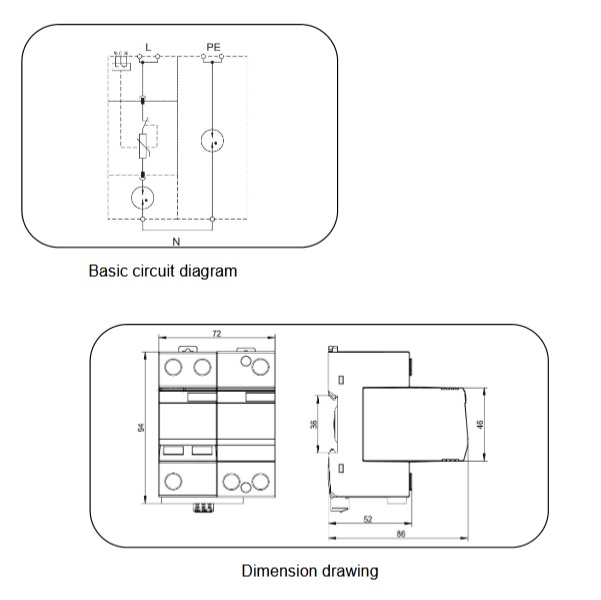

BP25VT/385-S/PN50 sử dụng cấu hình bảo vệ 1+1:
- Một phần tử bảo vệ được đấu giữa dây pha và dây trung tính, ký hiệu L-N.
- Một phần tử bảo vệ được đấu giữa dây trung tính và tiếp địa, ký hiệu N-PE.
Khi hệ thống xuất hiện xung sét hoặc quá áp đột biến, SPD chuyển sang trạng thái dẫn điện trong thời gian rất ngắn, phân tán dòng xung và giới hạn điện áp còn lại xuống mức bảo vệ phù hợp cho thiết bị điện phía sau.
Sau khi xung quá áp kết thúc, thiết bị trở lại trạng thái làm việc bình thường. Theo datasheet, model có dòng rò Ipe bằng 0mA, đồng thời phần tử N-PE có khả năng cắt dòng tiếp diễn Ifi 100A.
Vì sao BP25VT/385-S/PN50 phù hợp cho tủ điện tổng một pha?
Các SPD một pha phổ thông thường được lựa chọn theo mức dòng xả thấp hơn và chủ yếu dùng cho tủ nhánh hoặc tải dân dụng nhỏ. BP25VT/385-S/PN50 có khả năng xả xung lớn hơn, với Imax 100kA tại cả L-N và N-PE, nên phù hợp cho những vị trí yêu cầu bảo vệ đầu nguồn mạnh và độ dự phòng cao.
Thiết bị có thể được xem xét sử dụng tại:
- Tủ điện tổng một pha có quy mô lớn.
- Hệ thống điện một pha cấp cho tải quan trọng.
- Công trình có lắp đặt hệ thống chống sét trực tiếp .
- Khu vực thường xuyên xảy ra giông sét.
- Hệ thống yêu cầu SPD Type 1+2 tại đầu nguồn.
- Tủ điện cần kết nối cảnh báo từ xa về trung tâm điều khiển.
Cần lưu ý, chỉ số 100kA là dòng xả cực đại Imax dạng sóng 8/20µs, không phải dòng tải hoặc công suất mang tải của tủ điện. SPD được đấu song song với nguồn và chỉ dẫn dòng khi xuất hiện quá áp.
Ưu điểm của Thiết bị chống sét lan truyền 1 pha 100kA BP25VT/385-S/PN50
Bảo vệ phối hợp Type 1+2
Thiết bị kết hợp khả năng chịu dòng xung sét dạng sóng 10/350µs và xung lan truyền dạng sóng 8/20µs, phù hợp sử dụng tại tủ điện đầu nguồn.
Dòng xả cực đại 100kA
Imax đạt 100kA tại L-N và 100kA tại N-PE, giúp thiết bị đáp ứng các ứng dụng có nguy cơ quá áp cao và yêu cầu khả năng xả xung lớn.
Khả năng chịu dòng sét cao
Dòng xung sét Iimp đạt:
- 25kA tại L-N
- 50kA tại N-PE
Thông số này đặc biệt quan trọng khi lựa chọn SPD Type 1+2 cho công trình có hệ thống chống sét trực tiếp hoặc nằm trong vùng có mật độ sét cao.
Cấu hình bảo vệ 1+1
Cấu hình L-N và N-PE phù hợp với nhiều hệ thống điện một pha, đặc biệt là các hệ thống yêu cầu phần tử bảo vệ riêng giữa trung tính và tiếp địa.
Không có dòng rò
Theo datasheet, dòng rò Ipe của thiết bị bằng 0mA, hỗ trợ tăng độ ổn định cho hệ thống điện và hạn chế ảnh hưởng đến thiết bị giám sát cách điện.
Khả năng chịu ngắn mạch 50kArms
Chỉ số Isccr đạt 50kArms, phù hợp sử dụng tại nhiều hệ thống điện công nghiệp và thương mại có dòng ngắn mạch dự kiến lớn.
Module cắm rút
Thiết kế module cắm rút giúp quá trình kiểm tra và thay thế thuận tiện hơn, không cần tháo toàn bộ phần đế hoặc hệ thống dây đấu nối.
Chỉ thị trạng thái trực quan
Thiết bị có cửa sổ hiển thị trạng thái:
- Màu xanh: thiết bị đang hoạt động bình thường.
- Màu đỏ: module đã hỏng hoặc cần thay thế.
Tích hợp cảnh báo từ xa
Phiên bản -S có tiếp điểm cảnh báo từ xa dạng Isolated Form C, cho phép kết nối với:
- PLC.
- Hệ thống BMS.
- Tủ điều khiển trung tâm.
- Đèn báo hoặc còi cảnh báo.
- Hệ thống giám sát vận hành từ xa.
Ứng dụng thực tế Thiết bị chống sét lan truyền 1 pha 100kA BP25VT/385-S/PN50
BP25VT/385-S/PN50 phù hợp bảo vệ nguồn điện một pha tại:
- Tủ điện tổng một pha của nhà máy.
- Tủ điện phụ trợ trong dây chuyền sản xuất.
- Tủ điện trung tâm dữ liệu và phòng máy chủ.
- Hệ thống viễn thông.
- Trạm quan trắc môi trường.
- Hệ thống camera và an ninh.
- Tủ điện cấp nguồn cho PLC, SCADA và thiết bị tự động hóa.
- Tủ điện biệt thự, khách sạn hoặc công trình cao cấp.
- Hệ thống điện tại khu vực có mật độ giông sét cao.
- Công trình có yêu cầu cảnh báo trạng thái SPD từ xa.
Các model điện áp khác nhận đặt hàng
Ngoài model BP25VT/385-S/PN50, Tân Tiến nhận tư vấn và đặt hàng các phiên bản tương ứng với các mức điện áp khác trong dòng BP25VT PN50:
Điện áp Uc L-N | Model |
|---|---|
| 150V | BP25VT/150-S/PN50 |
| 180V | BP25VT/180-S/PN50 |
| 275V | BP25VT/275-S/PN50 |
| 320V | BP25VT/320-S/PN50 |
| 350V | BP25VT/350-S/PN50 |
| 385V | BP25VT/385-S/PN50 |
| 440V | BP25VT/440-S/PN50 |
Ngoài ra, catalog Prosurge còn có phiên bản BP25VT/440-S/PN50I, trong đó điện áp Uc tại N-PE là 255V; còn model BP25VT/440-S/PN50 có Uc N-PE là 440V. Hai model này không nên thay thế cho nhau nếu chưa kiểm tra đúng sơ đồ điện và yêu cầu kỹ thuật của hệ thống.
Việc lựa chọn model cần căn cứ vào:
- Điện áp làm việc thực tế.
- Sơ đồ nối đất của hệ thống.
- Điện áp pha – trung tính và trung tính – đất.
- Khả năng xuất hiện quá điện áp tạm thời.
- Vị trí lắp đặt trong hệ thống điện.
- Cấp bảo vệ và mức chịu xung của thiết bị phía sau.
Lưu ý khi lắp đặt
- Lắp thiết bị tại tủ điện tổng hoặc vị trí đầu nguồn cần bảo vệ.
- Đấu nối đúng cấu hình L-N và N-PE theo sơ đồ của nhà sản xuất.
- SPD phải được đấu song song với nguồn điện.
- Dây nối từ nguồn đến SPD và từ SPD đến thanh tiếp địa cần ngắn, thẳng và hạn chế uốn vòng.
- Không bố trí dây đầu vào và đầu ra vòng qua nhau, tránh làm tăng điện cảm của đường dây.
- Sử dụng dây có tiết diện phù hợp với thiết kế và yêu cầu kỹ thuật.
- Cầu chì dự phòng tối đa theo datasheet là 315A gL/gG, chỉ cần bổ sung khi hệ thống chưa có thiết bị bảo vệ quá dòng phù hợp.
- Kiểm tra cửa sổ trạng thái SPD định kỳ.
- Khi cửa sổ chuyển sang màu đỏ, cần kiểm tra và thay module.
- Đấu tiếp điểm cảnh báo từ xa nếu công trình có PLC, BMS hoặc trung tâm giám sát.
- Hệ thống tiếp địa cho SPD nguồn nên đạt điện trở không lớn hơn 4Ω theo yêu cầu giải pháp của Tân Tiến.
- Việc lựa chọn và lắp đặt SPD cần do kỹ sư hoặc đơn vị chuyên môn thực hiện.
