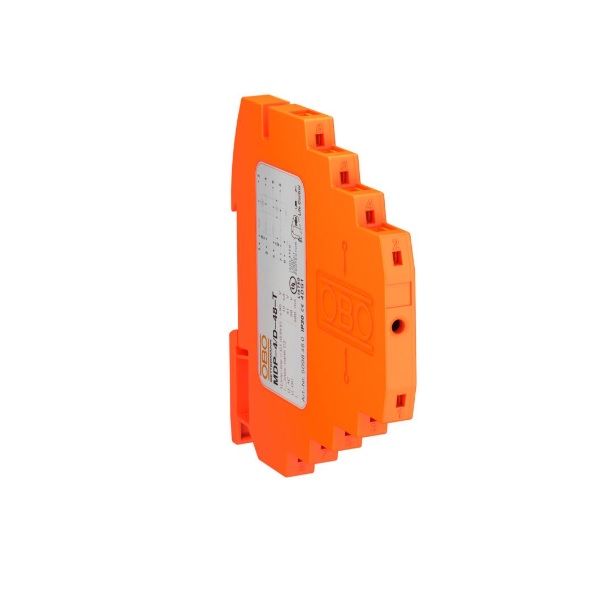

Thiết bị chống sét tín hiệu MDP-4 D-48-T là thiết bị chống sét lan truyền tín hiệu 48V của OBO Bettermann – CHLB Đức, được thiết kế bảo vệ các đường tín hiệu nhiều dây trước xung sét và quá điện áp lan truyền. Sản phẩm sử dụng cấu hình bảo vệ 4 cực, đáp ứng phân loại Type 1+2+3 / D1+C2+C1 theo IEC 61643-21.
Thiết bị có tổng dòng xả 10kA (8/20µs), băng thông đến 100MHz, dòng tải danh định 0,58A DC và chiều rộng chỉ 8,7mm. MDP-4 D-48-T hỗ trợ kiểm tra mạch bảo vệ bằng Life Control, phù hợp lắp đặt trên thanh DIN 35mm trong tủ điều khiển và tủ tín hiệu.
Đặc điểm nổi bật
- Bảo vệ 4 cực: Dành cho hệ thống tín hiệu nhiều dây, điện áp danh định 48V.
- Bảo vệ phối hợp Type 1+2+3: Phân loại D1+C2+C1, vùng bảo vệ LPZ 0→3.
- Khả năng chịu xung: Tổng dòng xả 10kA (8/20µs), D1 đạt 2kA (10/350µs).
- Băng thông 100MHz: Phù hợp với đường truyền tín hiệu đáp ứng giới hạn băng thông của thiết bị.
- Kiểm tra bằng Life Control: Hỗ trợ đánh giá mạch bảo vệ khi bảo trì.
- Thiết kế siêu mỏng 8,7mm: Tiết kiệm không gian tủ điều khiển.
- Tiếp địa qua thanh DIN: Có kết nối màn chắn trực tiếp và đầu nối không vít.
- Tiêu chuẩn IEC 61643-21: Có chứng nhận UL theo datasheet OBO.
Thông số kỹ thuật – Thiết bị chống sét tín hiệu MDP-4 D-48-T
Thông số | Giá trị |
| Thương hiệu | OBO Bettermann – Đức |
| Model | MDP-4 D-48-T |
| Mã hàng | 5098450 |
| Loại thiết bị | SPD tín hiệu, bảo vệ nối tiếp |
| Số cực bảo vệ | 4 |
| Điện áp danh định | 48V |
| Điện áp làm việc liên tục Uc AC | 41V |
| Điện áp làm việc liên tục Uc DC | 58V |
| Dòng tải danh định AC | 0,4A |
| Dòng tải danh định DC | 0,58A |
| Tổng dòng xả (10/350µs) | D1: 2kA |
| Tổng dòng xả (8/20µs) | 10kA |
| Cấp bảo vệ | Type 1+2+3 / D1+C2+C1 |
| Mức bảo vệ dây–dây | <95V |
| Mức bảo vệ dây–đất | <800V |
| Mức bảo vệ tại C1 | <110V |
| Tần số cắt | 100MHz |
| Suy hao chèn | ≤3dB |
| Điện trở nối tiếp mỗi dây | 2,35Ω ±5% |
| Điện dung dây–dây | <40pF |
| Điện trở cách điện | >100MΩ |
| Vùng bảo vệ LPZ | 0→3 |
| Lắp đặt | Thanh DIN 35mm |
| Tiếp địa | Qua thanh DIN |
| Cấp bảo vệ vỏ | IP20 |
| Nhiệt độ hoạt động | -40°C đến +80°C |
| Tiêu chuẩn | IEC 61643-21 |
| Chứng nhận | UL |
| Bảo hành | 48 tháng |
Khả năng bảo vệ và đặc tính kỹ thuật thiết bị chống sét tín hiệu MDP-4 D-48-T
MDP-4 D-48-T sử dụng mạch bảo vệ nối tiếp cho bốn dây tín hiệu. Theo sơ đồ đấu nối tại trang 2 datasheet, các cặp đầu cực tương ứng là 1–2, 3–4, 5–6 và 7–8; cực 9 liên quan đến kết nối màn chắn/tiếp địa.
Thiết bị có khả năng chịu xung C1 dây–dây 0,5kV/0,25kA và C2 dây–đất 5kV/2,5kA theo dạng sóng 8/20µs. Mức bảo vệ điện áp thấp trên đường dây giúp hạn chế quá điện áp truyền tới thiết bị được bảo vệ.
Đối với các hệ thống tín hiệu 48V, cần kiểm tra điện áp làm việc thực tế, dòng tải, trở kháng đường dây và yêu cầu truyền dẫn trước khi lựa chọn SPD.

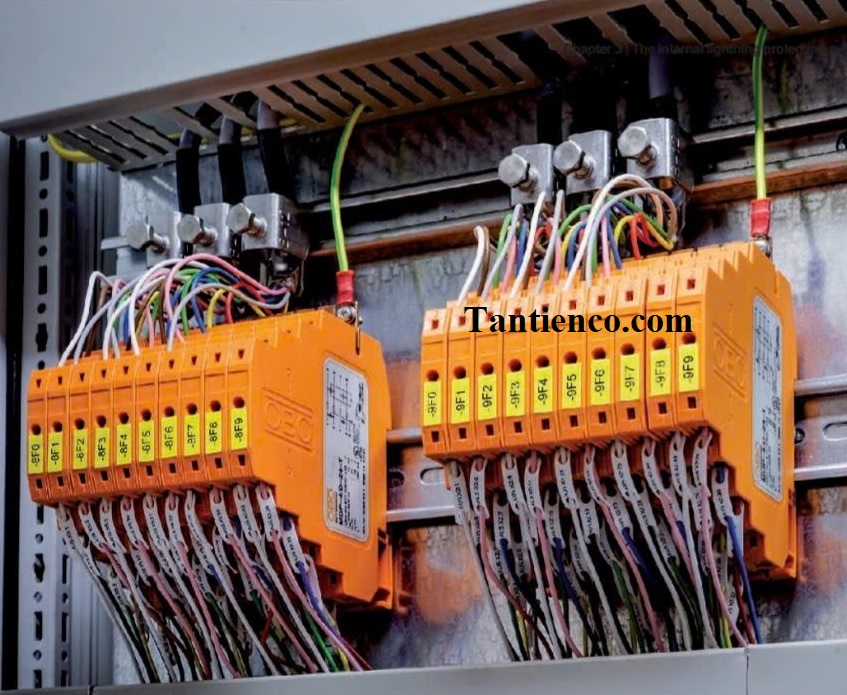

Cấu tạo và lắp đặt
Thiết bị có kết cấu dạng module mỏng, chiều rộng 8,7mm, sử dụng đầu nối không vít và lắp trên thanh DIN 35mm.
MDP-4 D-48-T có kết nối màn chắn trực tiếp, tiếp địa qua thanh DIN và hỗ trợ kiểm tra mạch bảo vệ bằng thiết bị Life Control của OBO. Chức năng này không đồng nghĩa với việc SPD có tiếp điểm cảnh báo từ xa; datasheet ghi rõ không có telecommunications contact.
Ứng dụng – Thiết bị chống sét tín hiệu MDP-4 D-48-T
Sản phẩm có thể được xem xét sử dụng cho:
- Đường tín hiệu điều khiển và giám sát 48V.
- Hệ thống đo lường, truyền tín hiệu nhiều dây.
- Tủ điều khiển công nghiệp có các mạch tín hiệu điện áp thấp.
- Đường tín hiệu của thiết bị tự động hóa đáp ứng giới hạn điện áp, dòng tải và băng thông của SPD.
Tiêu chuẩn và thử nghiệm
MDP-4 D-48-T đáp ứng IEC 61643-21, được phân loại Class I+II+III / D1+C2+C1 dành cho thiết bị chống sét đường tín hiệu.
Theo datasheet OBO, thiết bị có chứng nhận UL và hỗ trợ kiểm tra mạch bảo vệ bằng Life Control.
