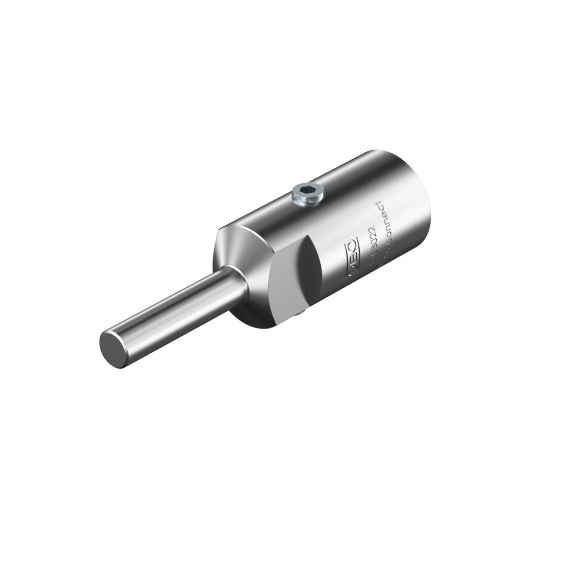

Đầu nối cáp thoát sét cách điện OBO isCon connect là phụ kiện kết nối dành cho dây dẫn isCon® của OBO Bettermann, sử dụng để tạo đầu kết nối dạng vặn cho dây isCon.
Sản phẩm được chế tạo bằng Stainless steel 1.4301, phù hợp kích thước 23 mm, có khả năng mang dòng sét H1/150 kA và được OBO công bố thử nghiệm đến 150 kA – Lightning Protection Class II.
Đặc điểm nổi bật – Đầu nối cáp thoát sét cách điện OBO isCon connect
- Phụ kiện kết nối chuyên dụng cho dây dẫn isCon®.
- Kiểu kết nối screw-on termination.
- Khả năng mang dòng sét H1/150 kA.
- Được OBO công bố thử nghiệm đến 150 kA.
- Phù hợp Lightning Protection Class II.
- Vật liệu Stainless steel 1.4301.
- Kích thước phù hợp 23 mm.
- Clamping range tối đa 23 mm.
- Đi kèm ống co nhiệt – heat-shrinkable sleeve.
- Đi kèm chi tiết lục giác và screw lock.
- Chiều cao tổng thể 101 mm.
- Đơn vị bán nhỏ nhất: 2 chiếc.
Thông số kỹ thuật OBO isCon connect
Thông số | Giá trị |
|---|---|
| Thương hiệu | OBO |
| Type | isCon connect |
| Item number | 5408022 |
| Loại sản phẩm | Connection element |
| Sử dụng cho | isCon conductor |
| Vật liệu | Stainless steel 1.4301 |
| Kích thước danh định | Ø23 mm |
| Khả năng mang dòng sét | H1/150 kA |
| Mức thử nghiệm | Up to 150 kA |
| Lightning Protection Class | II |
| Fit | 23 mm |
| Clamping range max. | 23 mm |
| Length | 28 mm |
| Dimension B | 28 mm |
| Dimension d min. | 28 mm |
| Dimension H | 101 mm |
| Đơn vị bán nhỏ nhất | 2 chiếc |
| Khối lượng | 21,5 kg/100 chiếc |
| Nhà sản xuất | OBO |
Phụ kiện kết nối cho dây dẫn isCon®
OBO isCon connect được thiết kế làm phần tử kết nối cho dây dẫn isCon®.
Theo datasheet OBO, sản phẩm sử dụng kiểu screw-on termination, tạo đầu kết nối dạng vặn cho dây dẫn isCon.
Phụ kiện đi kèm gồm:
- Heat-shrinkable sleeve – ống co nhiệt
- Chi tiết lục giác
- Screw lock
Khả năng mang dòng sét H1/150 kA
Theo Datasheet OBO, isCon connect có khả năng mang dòng sét:
H1/150 kA
Sản phẩm được OBO công bố tested up to 150 kA và sử dụng cho Lightning Protection Class II.
Thông số này được thể hiện đúng theo dữ liệu kỹ thuật của nhà sản xuất và không nên diễn giải thành thông số dòng điện làm việc thông thường.
Vật liệu Stainless steel 1.4301
Đầu nối OBO isCon connect được sản xuất bằng thép không gỉ Stainless steel 1.4301.
Thông số kích thước chính:
- Fit: 23 mm
- Clamping range max.: 23 mm
- Length: 28 mm
- Dimension B: 28 mm
- Dimension d min.: 28 mm
- Dimension H: 101 mm
Ứng dụng – Đầu nối cáp thoát sét cách điện OBO isCon connect
OBO isCon connect được sử dụng làm phụ kiện đầu nối cho dây dẫn isCon® trong hệ thống chống sét.
Sản phẩm tạo đầu kết nối dạng vặn cho dây isCon, đồng thời đi kèm các chi tiết cần thiết gồm ống co nhiệt, chi tiết lục giác và khóa vít.
Việc sử dụng và lắp đặt cần thực hiện đúng theo hướng dẫn kỹ thuật của hệ thống isCon® OBO.
Cấp thử và khả năng mang dòng sét
Đầu nối cáp thoát sét cách điện OBO isCon connect – 5408022 được OBO công bố:
- Khả năng mang dòng sét H1/150 kA
- Thử nghiệm đến 150 kA
- Phù hợp Lightning Protection Class II
Các thông số trên được thể hiện theo Technical Data Sheet của nhà sản xuất OBO.
Quy cách sản phẩm
- Model: isCon connect
- Item: 5408022
- Vật liệu: Stainless steel 1.4301
- Kích thước: Ø23 mm
- Fit: 23 mm
- Clamping range max.: 23 mm
- Khả năng mang dòng sét: H1/150 kA
- Chiều cao H: 101 mm
- Đóng gói nhỏ nhất: 2 chiếc
- Khối lượng: 21,5 kg/100 chiếc
Câu hỏi thường gặp về OBO isCon connect
Tân Tiến – Đại diện OBO Bettermann tại Việt Nam
Công ty Tân Tiến là đại diện của OBO Bettermann – CHLB Đức tại Việt Nam, cung cấp các sản phẩm và giải pháp chống sét chính hãng OBO cho công trình dân dụng, công nghiệp và hạ tầng kỹ thuật.
Với hệ thống cáp thoát sét cách điện isCon® và phụ kiện kết nối OBO, Tân Tiến tư vấn giải pháp dựa trên yêu cầu thực tế của từng công trình, giúp lựa chọn đúng cáp, đầu nối và cấu hình hệ thống chống sét phù hợp (Đầu nối cáp thoát sét cách điện OBO isCon connect).
