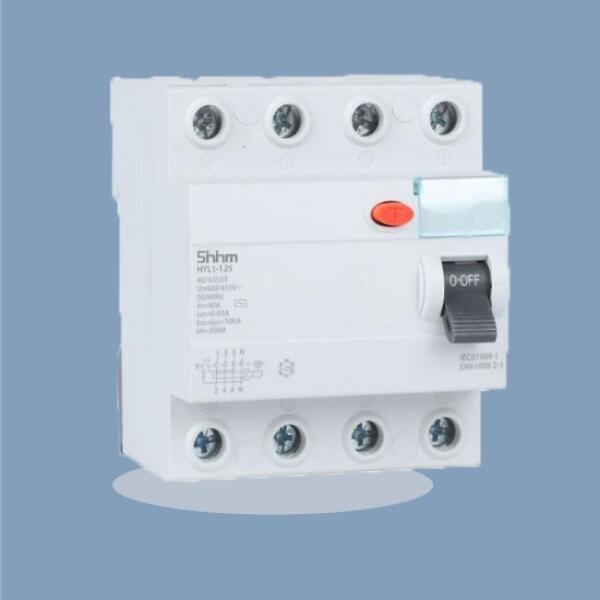

Aptomat chống giật 4P 63A 30mA – HYL1-125 của SININM là thiết bị bảo vệ dòng rò kết hợp bảo vệ quá dòng, sử dụng cho hệ thống điện 3 pha 400V. Thiết bị có dòng định mức 63A, dòng rò 30mA, phù hợp lắp đặt tại tủ điện 3 pha dân dụng, thương mại và công trình.
Với cấu hình 3P+N (4P), 63A, 30mA, HYL1-125 kết hợp chức năng đóng cắt, bảo vệ quá tải/ngắn mạch và phát hiện dòng rò, giúp tăng mức độ an toàn cho người sử dụng và hệ thống điện.
Đặc điểm nổi bật - Aptomat chống giật 4P 63A 30mA – HYL1-125
- Bảo vệ dòng rò, quá tải và ngắn mạch
- Dòng định mức 63A
- Dòng rò định mức 30mA
- Cấu hình 3P+N (4P) cho hệ thống điện 3 pha
- Điện áp định mức 400V
- Cơ cấu tác động điện từ, không phụ thuộc điện áp
- Cửa sổ hiển thị trạng thái tiếp điểm
- Tay gạt có thiết kế hạn chế/khóa thao tác
- Thiết kế module thuận tiện lắp đặt trong tủ điện
Thông số kỹ thuật -Aptomat chống giật 4P 63A 30mA – HYL1-125
Thông số | Giá trị |
|---|---|
| Model | HYL1-125 |
| Loại thiết bị | RCBO – bảo vệ dòng rò và quá dòng |
| Số cực | 3P+N (4P) |
| Dòng định mức In | 63A |
| Điện áp định mức | 400V AC |
| Dòng rò định mức IΔn | 30mA |
| Tần số định mức | 50/60Hz |
| Điện áp cách điện định mức Ui | 500V |
| Dòng ngắn mạch có điều kiện | 6000A |
| Khả năng đóng cắt Im | 1000A |
| Khả năng đóng cắt dòng dư IΔm | 1000A |
| Cấp bảo vệ | IP20 |
| Mô-men siết đầu nối | 3,5N·m |
| Nhiệt độ môi trường | -25°C đến +45°C |
| Độ ẩm tương đối tối đa | 95% |
| Tiêu chuẩn | IEC 61009-1 |
| Chứng nhận | CE |
| Thương hiệu | SININM – Trung Quốc |
| Bảo hành | 12 tháng |
Dòng rò 30mA phù hợp cho ứng dụng nào?
Mức 30mA có độ nhạy cao, phù hợp với các hệ thống cần tăng cường bảo vệ con người trước nguy cơ điện giật do dòng rò.
Kết hợp với cấu hình 4P 63A, HYL1-125 phù hợp cho các hệ thống điện 3 pha 400V cần đồng thời bảo vệ dòng rò và quá dòng.
Ứng dụng của Aptomat chống giật 4P 63A 30mA – HYL1-125
- Tủ điện tổng 3 pha
- Nhà ở, biệt thự sử dụng điện 3 pha
- Văn phòng, cửa hàng và nhà hàng
- Nhà xưởng và cơ sở sản xuất
- Công trình dịch vụ, thương mại
- Hệ thống điện 3 pha cần kết hợp bảo vệ quá dòng và dòng rò 30mA
Khi lựa chọn RCBO 63A, cần đồng thời tính toán công suất tải, tiết diện dây dẫn và phương án phối hợp bảo vệ của hệ thống điện.
Các phiên bản HYL1-125 phổ biến
Tân Tiến tập trung cung cấp trước các cấu hình 30mA có tính ứng dụng cao:
Dòng định mức | Điện áp | Dòng rò IΔn |
|---|---|---|
16A | 400V | 30 / 100 / 300mA |
20A | 400V | 30 / 100 / 300mA |
25A | 400V | 30 / 100 / 300mA |
32A | 400V | 30 / 100 / 300mA |
40A | 400V | 30 / 100 / 300mA |
63A | 400V | 30 / 100 / 300mA |
80A | 400V | 30 / 100 / 300mA |
100A | 400V | 30 / 100 / 300mA |
125A | 400V | 30 / 100 / 300mA |
Series HYL1-125 có dải dòng định mức 16–125A, cấu hình 1P+N và 3P+N, với các mức dòng rò 30mA, 100mA và 300mA.
So sánh với các dòng RCBO cùng phân khúc
- Cấu hình 4P 63A 30mA phù hợp với nhiều hệ thống điện 3 pha 400V.
- Kết hợp bảo vệ quá dòng và dòng rò trong cùng một thiết bị.
- Series có dải dòng đến 125A, thuận tiện lựa chọn theo quy mô tải.
- Phù hợp với khách hàng cần cân đối giữa tính năng bảo vệ và chi phí đầu tư.

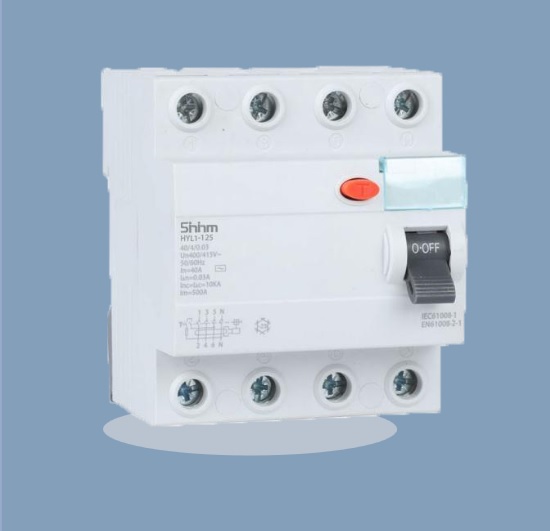

Aptomat chống giật 4P 63A 30mA HYL1-125
