Aptomat chống giật 2P 63A 30mA – HYL1-125 của SININM là thiết bị bảo vệ dòng rò kết hợp bảo vệ quá dòng, sử dụng cho hệ thống điện 1 pha 230V. Thiết bị có dòng định mức 63A, dòng rò 30mA, phù hợp lắp tại tủ điện dân dụng, thương mại và các hệ thống điện 1 pha cần bảo vệ an toàn điện.
Với cấu hình 1P+N (2P), 63A, 30mA, HYL1-125 vừa đáp ứng nhu cầu đóng cắt, bảo vệ quá tải/ngắn mạch, vừa phát hiện dòng rò để giảm nguy cơ điện giật và sự cố do rò điện.
Đặc điểm nổi bật - Aptomat chống giật 2P 63A 30mA – HYL1-125
- Bảo vệ dòng rò, quá tải và ngắn mạch
- Dòng định mức 63A
- Dòng rò định mức 30mA
- Cấu hình 1P+N (2P) cho hệ thống điện 1 pha
- Điện áp định mức 230V
- Cơ cấu tác động điện từ, không phụ thuộc điện áp
- Cửa sổ hiển thị trạng thái tiếp điểm
- Tay gạt có vị trí dự phòng cho cơ cấu giới hạn/khóa thao tác
- Thiết kế module thuận tiện lắp đặt trong tủ điện
Thông số kỹ thuật Aptomat chống giật 2P 63A 30mA – HYL1-125
Thông số | Giá trị |
|---|---|
| Model | HYL1-125 |
| Loại thiết bị | RCBO – bảo vệ dòng rò và quá dòng |
| Số cực | 1P+N (2P) |
| Dòng định mức In | 63A |
| Điện áp định mức | 230V AC |
| Dòng rò định mức IΔn | 30mA |
| Tần số định mức | 50/60Hz |
| Điện áp cách điện định mức Ui | 500V |
| Dòng ngắn mạch có điều kiện | 6000A |
| Khả năng đóng cắt Im | 1000A |
| Khả năng đóng cắt dòng dư IΔm | 1000A |
| Cấp bảo vệ | IP20 |
| Mô-men siết đầu nối | 3,5N·m |
| Nhiệt độ môi trường | -25°C đến +45°C |
| Độ ẩm tương đối tối đa | 95% |
| Tiêu chuẩn | IEC 61009-1 |
| Chứng nhận | CE |
| Thương hiệu | SININM – Trung Quốc |
| Bảo hành | 12 tháng |
Dòng rò 30mA phù hợp cho ứng dụng nào?
Mức 30mA có độ nhạy cao và được sử dụng phổ biến trong các ứng dụng cần tăng cường bảo vệ con người trước nguy cơ điện giật do dòng rò.
Kết hợp với dòng định mức 63A, HYL1-125 phù hợp làm thiết bị bảo vệ cho hệ thống điện 1 pha có tải tương đối lớn, đồng thời yêu cầu chức năng chống dòng rò.
Ứng dụng của Aptomat chống giật 2P 63A 30mA – HYL1-125
- Tủ điện tổng 1 pha
- Nhà ở, biệt thự
- Văn phòng, cửa hàng
- Công trình dịch vụ và thương mại
- Các nhánh tải 1 pha có dòng điện phù hợp
- Hệ thống cần kết hợp bảo vệ quá dòng và dòng rò 30mA
Khi lựa chọn RCBO 63A, cần đồng thời tính toán công suất tải, tiết diện dây dẫn và phương án phối hợp bảo vệ của hệ thống điện.
Các phiên bản HYL1-125 phổ biến
Tân Tiến tập trung cung cấp trước các cấu hình 30mA có tính ứng dụng cao:
Dòng định mức | Điện áp | Dòng rò IΔn |
|---|---|---|
16A | 230V | 30 / 100 / 300mA |
20A | 230V | 30 / 100 / 300mA |
25A | 230V | 30 / 100 / 300mA |
32A | 230V | 30 / 100 / 300mA |
40A | 230V | 30 / 100 / 300mA |
63A | 230V | 30 / 100 / 300mA |
80A | 230V | 30 / 100 / 300mA |
100A | 230V | 30 / 100 / 300mA |
125A | 230V | 30 / 100 / 300mA |
Series HYL1-125 có dải dòng định mức 16–125A, cấu hình 1P+N và 3P+N, với các mức dòng rò 30mA, 100mA và 300mA.
So sánh với các dòng RCBO cùng phân khúc
- Cấu hình 2P 63A 30mA phù hợp với nhiều hệ thống điện 1 pha.
- Kết hợp bảo vệ quá dòng và dòng rò trong cùng một thiết bị.
- Series có dải dòng đến 125A, thuận tiện lựa chọn cho cả hệ thống 1 pha và 3 pha.
- Phù hợp với khách hàng cần cân đối giữa tính năng bảo vệ và chi phí đầu tư.

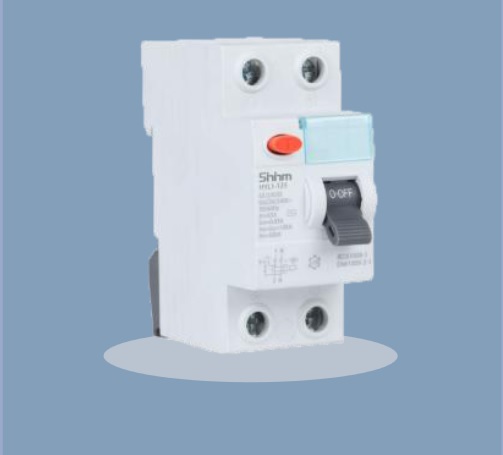

Aptomat chống giật 2P 63A 30mA HYL1-125
