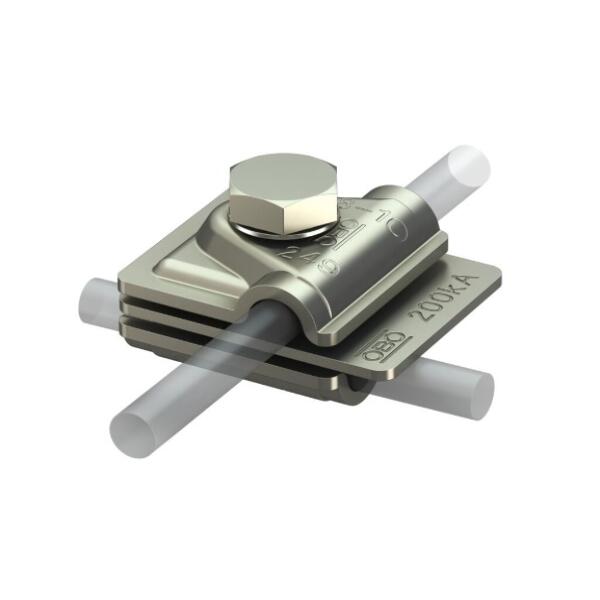

Kẹp nối dây thoát sét OBO 249 8-10 V2A 200 là kẹp nối nhanh Vario bằng thép không gỉ 1.4301 của OBO Bettermann, sử dụng để nối dây dẫn tròn trong hệ thống chống sét.
Sản phẩm phù hợp dây dẫn tròn Rd 8–10 mm, hỗ trợ kết nối chữ T, giao cắt và song song, có khả năng mang dòng sét H2/200 kA và được sử dụng trong hệ thống chống sét cấp I với dây dẫn isCon® Premium.
Đặc điểm nổi bật – Kẹp nối dây thoát sét OBO 249 8-10 V2A 200
- Kẹp nối nhanh đa năng dạng Vario.
- Dùng cho dây dẫn tròn Rd 8–10 mm.
- Hỗ trợ kết nối chữ T, giao cắt và song song.
- Khả năng mang dòng sét H2/200 kA.
- Thử nghiệm theo IEC/EN 62561-1 với 200 kA.
- Đáp ứng yêu cầu VDE 0185-305 / IEC 62305.
- Sử dụng trong Lightning Protection Class I với dây dẫn isCon® Premium.
- Vật liệu Stainless steel 1.4301.
- Kích thước 50 × 40 mm.
- Lắp nhanh bằng bu lông M10 × 30 bằng thép không gỉ.
- Phạm vi kẹp dây dẫn từ 8–10 mm.
- Đơn vị đóng gói nhỏ nhất: 10 chiếc.
Thông số kỹ thuật OBO 249 8-10 V2A 200
Thông số | Giá trị |
|---|---|
| Thương hiệu | OBO |
| Type | 249 8-10 V2A 200 |
| Item number | 5311595 |
| Loại sản phẩm | Quick connector 200 kA |
| Phiên bản | Vario |
| Vật liệu | Stainless steel 1.4301 |
| Kích thước | 50 × 40 mm |
| Loại kẹp | Multipurpose connection clamp |
| Loại vít siết | Hexagonal bolt |
| Bu lông lắp đặt | M10 × 30 |
| Khả năng mang dòng sét | H2/200 kA |
| Dây dẫn phù hợp | Rd 8–10 / Rd 8–10 |
| Phạm vi dây dẫn 1 | 8–10 mm |
| Phạm vi dây dẫn 2 | 8–10 mm |
| Intermediate plate | Không |
| Đơn vị bán nhỏ nhất | 10 chiếc |
| Khối lượng | 12,374 kg/100 chiếc |
| Nhà sản xuất | OBO |
Kết nối dây dẫn tròn Rd 8–10 mm
OBO 249 8-10 V2A 200 được thiết kế cho kết nối giữa hai dây dẫn tròn có đường kính từ 8 đến 10 mm.
Phạm vi kết nối:
- Dây dẫn 1: Rd 8–10 mm
- Dây dẫn 2: Rd 8–10 mm
Kẹp có thể sử dụng cho các dạng kết nối:
- Kết nối chữ T
- Kết nối giao cắt
- Kết nối song song
Thiết kế kẹp đa năng giúp sử dụng linh hoạt tại các vị trí liên kết dây dẫn trong hệ thống chống sét.
Khả năng mang dòng sét H2/200 kA
Theo Datasheet OBO, 249 8-10 V2A 200 có khả năng mang dòng sét:
H2/200 kA
Sản phẩm được thử nghiệm theo VDE 0185-561-1 / IEC/EN 62561-1 với 200 kA.
Kẹp được OBO xác định sử dụng trong hệ thống chống sét cấp I – Lightning Protection Class I khi kết hợp với dây dẫn isCon® Premium.
Vật liệu Stainless steel 1.4301
Kẹp nối OBO 249 8-10 V2A 200 được sản xuất bằng thép không gỉ 1.4301.
Sản phẩm sử dụng bu lông M10 × 30 bằng thép không gỉ, cho phép lắp nhanh tại vị trí kết nối dây dẫn.

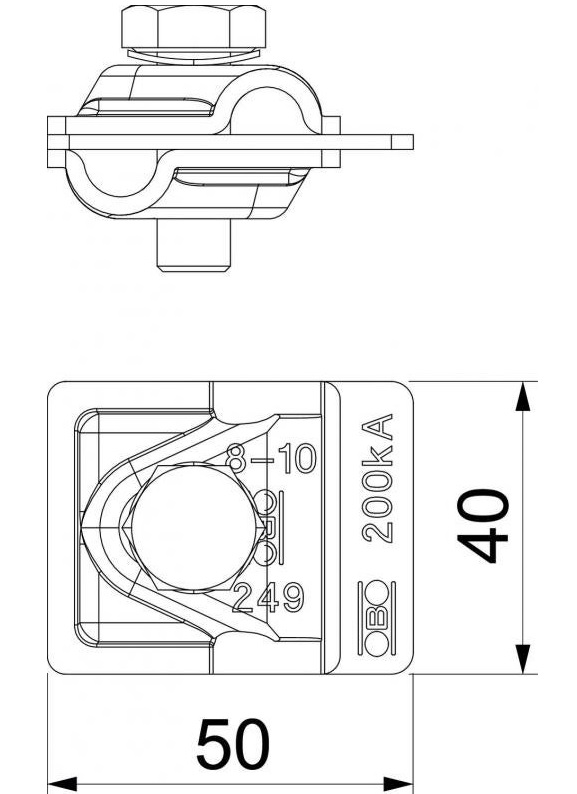

Kích thước tổng thể của kẹp là 50 × 40 mm.
Ứng dụng – Kẹp nối dây thoát sét OBO 249 8-10 V2A 200
OBO 249 8-10 V2A 200 được sử dụng để kết nối dây dẫn tròn Rd 8–10 mm trong hệ thống chống sét.
Các dạng kết nối gồm:
- Nối chữ T
- Nối giao cắt
- Nối song song
Sản phẩm đặc biệt phù hợp sử dụng trong Lightning Protection Class I với dây dẫn isCon® Premium theo công bố của OBO.
Tiêu chuẩn thử nghiệm
Kẹp nối dây thoát sét OBO 249 8-10 V2A 200 – 5311595 được OBO công bố:
- Đáp ứng VDE 0185-305 / IEC 62305
- Thử nghiệm theo VDE 0185-561-1
- Thử nghiệm theo IEC/EN 62561-1 với 200 kA
- Khả năng mang dòng sét H2/200 kA
- Sử dụng trong Lightning Protection Class I với isCon® Premium
Các thông số và tiêu chuẩn trên được thể hiện theo Technical Data Sheet của nhà sản xuất OBO.
Quy cách sản phẩm
- Model: 249 8-10 V2A 200
- Item: 5311595
- Vật liệu: Stainless steel 1.4301
- Kích thước: 50 × 40 mm
- Phạm vi kẹp: Rd 8–10 mm
- Khả năng mang dòng sét: H2/200 kA
- Bu lông: M10 × 30
- Đóng gói nhỏ nhất: 10 chiếc
- Khối lượng: 12,374 kg/100 chiếc
