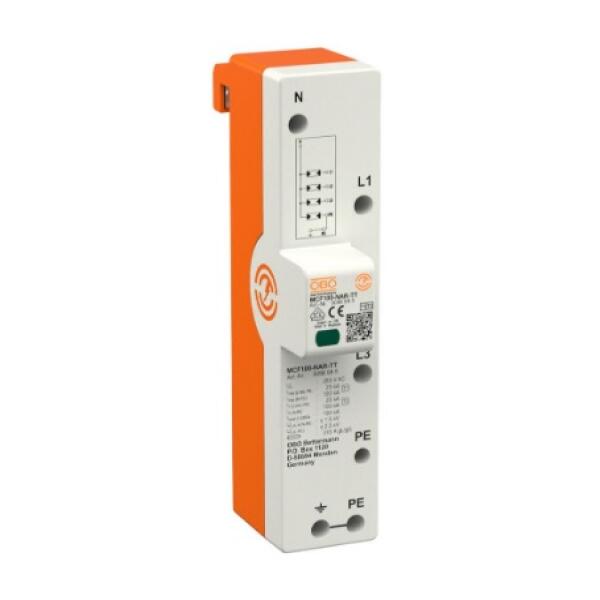

Thiết bị cắt sét MCF100-NAR-TT
1. Giới thiệu
MCF100-NAR-TT là thiết bị chống sét lan truyền kết hợp Type 1+2 thuộc dòng LightningController Rail, do OBO Bettermann – Đức sản xuất, chuyên dụng cho hệ thống điện TN-S và hệ thống điện TT.
Thiết bị được thiết kế để lắp trực tiếp trên thanh cái 40 mm (busbar) trong tủ điện, phù hợp lắp tại khu vực đầu vào (pre-meter area) theo chuẩn VDE-AR-N 4100. Với khả năng chịu dòng sét trực tiếp 100 kA (10/350µs) mỗi cực, tổng 300 kA, sản phẩm kết hợp bảo vệ lan truyền Type 2, mang lại giải pháp chống sét toàn diện cho hệ thống điện hạ thế.
2. Đặc điểm nổi bật
- Type 1+2 – Class I+II, bảo vệ sét trực tiếp & lan truyền.
- Thiết kế cho mạng TN-S và TT, cấu hình 3+NPE.
- Chịu dòng sét trực tiếp (Iimp) 100 kA/cực (10/350µs), tổng 300 kA.
- Dòng xả định mức (In) 25 kA (8/20µs), dòng cực đại (Imax) 100 kA (8/20µs).
- Cấp bảo vệ điện áp (Up) ≤ 1,5 kV, thời gian đáp ứng <100 ns.
- Không có tiếp điểm RS (Remote Signalling).
- Hiển thị trạng thái trực quan bằng chỉ thị màu (visual display).
- Dập dòng theo tải (line follow current quenching) đến 50 kA.
- Phù hợp cầu chì bảo vệ tối đa 315 A gL/gG.
- Vỏ nhựa PA UL94-V0, chống cháy, cách điện cao cấp.
3. Thông số kỹ thuật - Thiết bị cắt sét MCF100-NAR-TT
| Thông số | Giá trị |
| Mã hàng | 5096985 |
| Loại thiết bị | Type 1+2 – Class I+II – SPD AC |
| Mạng điện | TN-S, TT |
| Điện áp định mức (Un) | 230 V AC |
| Điện áp làm việc liên tục (Uc) | 255 V AC |
| Dòng sét trực tiếp (Iimp – 10/350µs) | 100 kA/cực, tổng 300 kA |
| Dòng xả định mức (In – 8/20µs) | 25 kA |
| Dòng xả cực đại (Imax – 8/20µs) | 100 kA |
| Cấp bảo vệ điện áp (Up) | ≤ 1,5 kV |
| Thời gian đáp ứng | < 100 ns |
| Cấu hình | 3+NPE |
| Kiểu lắp đặt | Busbar 40 mm |
| Kích thước | 226 × 50 × 109 mm |
| Nhiệt độ hoạt động | -40 °C … +80 °C |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | EN 61643-11, IEC 61643-1, VDE 0100-534, VDE-AR-N 4100 |
| Cầu chì bảo vệ | ≤ 315 A gL/gG |
| Bảo hành | 48 tháng |
4. Ứng dụng
- Bảo vệ tủ điện tổng đầu vào (pre-meter area) trong hệ thống điện TN-S và TT.
- Ứng dụng cho tòa nhà cao tầng, trung tâm thương mại, khu công nghiệp, nhà máy.
- Lắp đặt tại nơi có nguy cơ sét đánh trực tiếp và lan truyền lớn.
- Các công trình yêu cầu chống sét phối hợp LPZ 0 → 2 theo IEC 62305.
5. Dịch vụ Tân Tiến
Tân Tiến phân phối chính hãng SPD OBO tại Việt Nam, cung cấp giải pháp trọn gói:
- Tư vấn thiết kế hệ thống chống sét lan truyền cho sơ đồ TN-S/TT.
- Đề xuất giải pháp chi phí tối ưu cho từng loại công trình.
- Thi công lắp đặt SPD đạt chuẩn IEC/TCVN, an toàn tuyệt đối.
- Bàn giao đầy đủ CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành 48 tháng, hỗ trợ kỹ thuật trọn đời.
