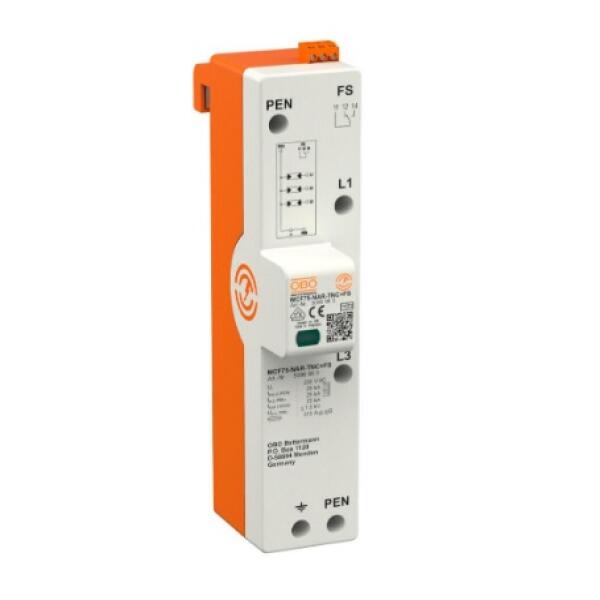

Thiết bị cắt sét MCF75-NAR-TNC+FS
1. Giới thiệu
MCF75-NAR-TNC+FS là thiết bị chống sét lan truyền kết hợp Type 1+2 do OBO Bettermann – Đức sản xuất, chuyên dụng cho hệ thống điện TN-C.
Sản phẩm thuộc dòng LightningController Rail, lắp trực tiếp trên thanh cái 40 mm (busbar) trong tủ điện. Với khả năng chịu dòng sét trực tiếp 25 kA (10/350µs) mỗi cực, tổng 75 kA, kết hợp bảo vệ lan truyền Type 2, thiết bị phù hợp cho khu vực đầu vào (pre-meter area) theo chuẩn VDE-AR-N 4100, giúp bảo vệ toàn diện hệ thống điện hạ thế khỏi sét trực tiếp và lan truyền.
2. Đặc điểm nổi bật
- Kết hợp Type 1+2 – Class I+II, chống sét trực tiếp & lan truyền.
- Thiết kế cho mạng TN-C, cấu hình 3+PEN.
- Chịu dòng sét trực tiếp (Iimp) 25 kA/cực (10/350µs), tổng 75 kA.
- Dòng xả định mức (In) 25 kA (8/20µs), dòng cực đại (Imax) 50 kA (8/20µs).
- Cấp bảo vệ điện áp (Up) ≤ 1,5 kV, thời gian đáp ứng <100 ns.
- Có tiếp điểm cảnh báo từ xa (RS – Remote Signalling) dạng changeover.
- Hiển thị trạng thái trực quan bằng chỉ thị màu (visual display).
- Dập dòng theo tải (line follow current quenching) đến 50 kA.
- Phù hợp với cầu chì bảo vệ tối đa 315 A gL/gG.
- Vỏ nhựa PA UL94-V0, chống cháy, bền cơ học, cách điện cao cấp.
3. Thông số kỹ thuật - Thiết bị cắt sét MCF75-NAR-TNC+FS
| Thông số | Giá trị |
| Mã hàng | 5096983 |
| Loại thiết bị | Type 1+2 – Class I+II – SPD AC |
| Mạng điện | TN-C |
| Điện áp định mức (Un) | 230 V AC |
| Điện áp làm việc liên tục (Uc) | 255 V AC |
| Dòng sét trực tiếp (Iimp – 10/350µs) | 25 kA/cực, tổng 75 kA |
| Dòng xả định mức (In – 8/20µs) | 25 kA |
| Dòng xả cực đại (Imax – 8/20µs) | 50 kA |
| Cấp bảo vệ điện áp (Up) | ≤ 1,5 kV |
| Thời gian đáp ứng | < 100 ns |
| Cấu hình | 3 cực + PEN |
| Kiểu lắp đặt | Busbar 40 mm |
| Kích thước | 226 × 50 × 109 mm |
| Nhiệt độ hoạt động | -40 °C … +80 °C |
| Cấp bảo vệ | IP20 |
| Tiếp điểm RS | Có – changeover |
| Tiêu chuẩn | EN 61643-11, IEC 61643-1, VDE 0100-534, VDE-AR-N 4100 |
| Cầu chì bảo vệ | ≤ 315 A gL/gG |
| Bảo hành | 48 tháng |
4. Ứng dụng
- Bảo vệ tủ điện tổng đầu vào (pre-meter area) cho hệ thống điện TN-C.
- Ứng dụng cho tòa nhà, trung tâm thương mại, nhà máy, khu công nghiệp.
- Lắp đặt tại khu vực có nguy cơ sét trực tiếp và lan truyền.
- Các công trình yêu cầu chống sét phối hợp LPZ 0 → 2 theo IEC 62305.
5. Dịch vụ Tân Tiến
Tân Tiến cung cấp trọn gói giải pháp SPD OBO:
- Tư vấn thiết kế hệ thống chống sét lan truyền cho sơ đồ TN-C.
- Đưa ra giải pháp chi phí tối ưu cho từng công trình.
- Thi công lắp đặt SPD an toàn, đúng chuẩn IEC/TCVN.
- Bàn giao đầy đủ CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành 48 tháng, hỗ trợ kỹ thuật trọn đời.
