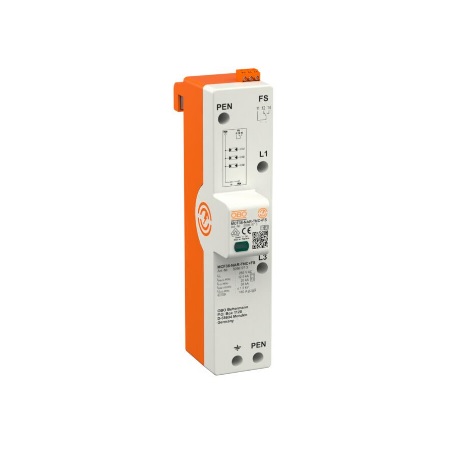

Thiết bị cắt sét MCF38-NAR-TNC+FS
1. Giới thiệu
MCF38-NAR-TNC+FS là thiết bị chống sét lan truyền kết hợp Type 1+2 do OBO Bettermann – Đức sản xuất, chuyên dụng cho hệ thống điện TN-C.
Thiết bị được thiết kế để lắp trực tiếp trên thanh cái 40 mm (busbar) trong tủ điện, phù hợp lắp ở khu vực đầu vào (pre-meter area) theo chuẩn VDE-AR-N 4100. Với khả năng chịu dòng sét trực tiếp 38 kA (10/350µs) mỗi cực, tổng 114 kA, kết hợp bảo vệ lan truyền Type 2, sản phẩm mang lại giải pháp bảo vệ toàn diện cho hệ thống điện hạ thế.
2. Đặc điểm nổi bật
- Kết hợp Type 1+2 – Class I+II, bảo vệ khỏi sét trực tiếp và lan truyền.
- Dùng cho mạng TN-C, cấu hình 3+PEN.
- Chịu dòng sét trực tiếp (Iimp) 38 kA/cực (10/350µs), tổng 114 kA.
- Dòng xả định mức (In) 20 kA (8/20µs), dòng cực đại (Imax) 50 kA (8/20µs).
- Cấp bảo vệ điện áp (Up) ≤ 1,5 kV, thời gian đáp ứng <100 ns.
- Có tiếp điểm cảnh báo từ xa (RS – Remote Signalling) dạng chuyển mạch.
- Hiển thị trạng thái bằng chỉ thị trực quan (visual display).
- Khả năng dập dòng theo tải (line follow current quenching) đến 50 kA.
- Phù hợp cầu chì bảo vệ tối đa 160 A gL/gG.
- Vỏ nhựa PA UL94-V0, chống cháy, bền cơ học.
3. Thông số kỹ thuật - Thiết bị cắt sét MCF38-NAR-TNC+FS
| Thông số | Giá trị |
| Mã hàng | 5096973 |
| Loại thiết bị | Type 1+2 – Class I+II – SPD AC |
| Mạng điện | TN-C |
| Điện áp định mức (Un) | 230 V AC |
| Điện áp làm việc liên tục (Uc) | 255 V AC |
| Dòng sét trực tiếp (Iimp – 10/350µs) | 38 kA/cực, tổng 114 kA |
| Dòng xả định mức (In – 8/20µs) | 20 kA |
| Dòng xả cực đại (Imax – 8/20µs) | 50 kA |
| Cấp bảo vệ điện áp (Up) | ≤ 1,5 kV |
| Thời gian đáp ứng | < 100 ns |
| Cấu hình | 3 cực + PEN |
| Kiểu lắp đặt | Busbar 40 mm |
| Kích thước | 226 × 50 × 109 mm |
| Nhiệt độ hoạt động | -40 °C … +80 °C |
| Cấp bảo vệ | IP20 |
| Tiếp điểm RS | Có – dạng changeover |
| Tiêu chuẩn | EN 61643-11, IEC 61643-1, VDE 0100-534 |
| Bảo hành | 48 tháng |
4. Ứng dụng
- Lắp đặt tại tủ điện tổng đầu vào (pre-meter area) cho hệ thống điện TN-C.
- Bảo vệ toàn bộ hệ thống điện hạ thế khỏi sét trực tiếp và lan truyền.
- Ứng dụng cho nhà máy, trung tâm thương mại, tòa nhà, khu công nghiệp.
- Công trình yêu cầu chống sét phối hợp LPZ 0 → 2 theo IEC 62305.
5. Dịch vụ Tân Tiến
Tân Tiến phân phối chính hãng SPD OBO tại Việt Nam, cung cấp giải pháp trọn gói:
- Tư vấn thiết kế hệ thống chống sét cho sơ đồ TN-C, TT, TN-S.
- Giải pháp chi phí tối ưu, phù hợp từng loại công trình.
- Thi công lắp đặt SPD đạt chuẩn IEC/TCVN, an toàn tuyệt đối.
- Bàn giao đầy đủ CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành 48 tháng, hỗ trợ kỹ thuật trọn đời.
