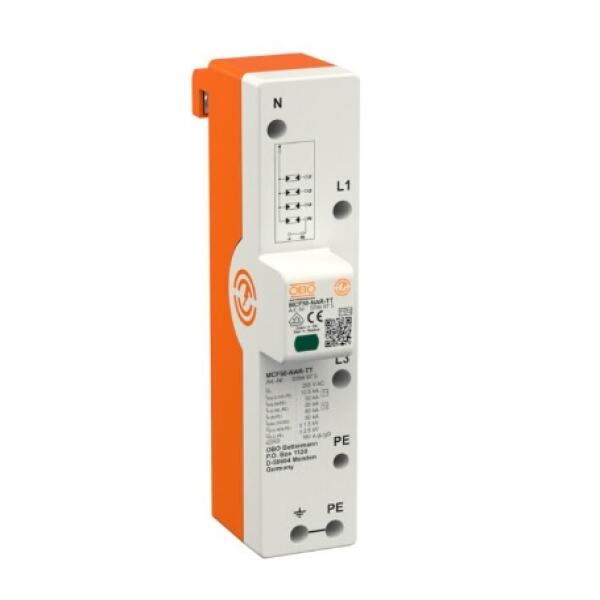

Thiết bị cắt sét MCF50-NAR-TT
1. Giới thiệu
MCF50-NAR-TT là thiết bị chống sét lan truyền kết hợp Type 1+2 do OBO Bettermann – Đức sản xuất, chuyên dùng cho hệ thống điện TN-S và TT.
Thiết bị lắp trực tiếp trên thanh cái 40 mm (busbar) trong tủ điện, đáp ứng yêu cầu lắp đặt tại khu vực đầu vào (pre-meter area) theo chuẩn VDE-AR-N 4100. Với khả năng chịu dòng sét trực tiếp 50 kA (10/350µs) mỗi cực, tổng 150 kA, kết hợp bảo vệ lan truyền Type 2, sản phẩm giúp bảo vệ toàn diện hệ thống điện hạ thế.
2. Đặc điểm nổi bật
- Type 1+2 – Class I+II, bảo vệ chống sét trực tiếp và lan truyền.
- Thiết kế cho mạng TN-S và TT, cấu hình 3+NPE.
- Chịu dòng sét trực tiếp (Iimp) 50 kA/cực (10/350µs), tổng 150 kA.
- Dòng xả định mức (In) 20 kA (8/20µs), dòng cực đại (Imax) 100 kA (8/20µs).
- Cấp bảo vệ điện áp (Up) ≤ 1,5 kV, thời gian đáp ứng <100 ns.
- Có khả năng dập dòng theo tải (line follow current quenching) đến 50 kA.
- Lắp đặt trực tiếp trên busbar 40 mm, thuận tiện, chắc chắn.
- Phù hợp cầu chì bảo vệ tối đa 160 A gL/gG.
- Hiển thị trạng thái bằng chỉ thị trực quan (visual function display).
- Vỏ nhựa PA UL94-V0, chống cháy, cách điện cao cấp.
3. Thông số kỹ thuật - Thiết bị cắt sét MCF50-NAR-TT
| Thông số | Giá trị |
| Mã hàng | 5096975 |
| Loại thiết bị | Type 1+2 – Class I+II – SPD AC |
| Mạng điện | TN-S, TT |
| Điện áp định mức (Un) | 230 V AC |
| Điện áp làm việc liên tục (Uc) | 255 V AC |
| Dòng sét trực tiếp (Iimp – 10/350µs) | 50 kA/cực, tổng 150 kA |
| Dòng xả định mức (In – 8/20µs) | 20 kA |
| Dòng xả cực đại (Imax – 8/20µs) | 100 kA |
| Cấp bảo vệ điện áp (Up) | ≤ 1,5 kV |
| Thời gian đáp ứng | < 100 ns |
| Cấu hình | 3+NPE |
| Kiểu lắp đặt | Busbar 40 mm |
| Kích thước | 226 × 50 × 109 mm |
| Nhiệt độ hoạt động | -40 °C … +80 °C |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | EN 61643-11, IEC 61643-1, VDE 0100-534 |
| Bảo hành | 48 tháng |
4. Ứng dụng
- Bảo vệ tủ điện tổng đầu vào (pre-meter area) cho hệ thống TN-S và hệ thống điện TT.
- Dùng cho nhà máy, tòa nhà, khu công nghiệp, trung tâm thương mại.
- Lắp đặt tại khu vực có nguy cơ sét trực tiếp và lan truyền.
- Các công trình yêu cầu chống sét phối hợp LPZ 0 → 2 theo IEC 62305.
5. Dịch vụ Tân Tiến
Tân Tiến phân phối chính hãng SPD OBO tại Việt Nam, cung cấp giải pháp trọn gói:
- Tư vấn thiết kế hệ thống chống sét lan truyền theo sơ đồ TN-S/TT.
- Đề xuất giải pháp chi phí tối ưu, an toàn cho từng công trình.

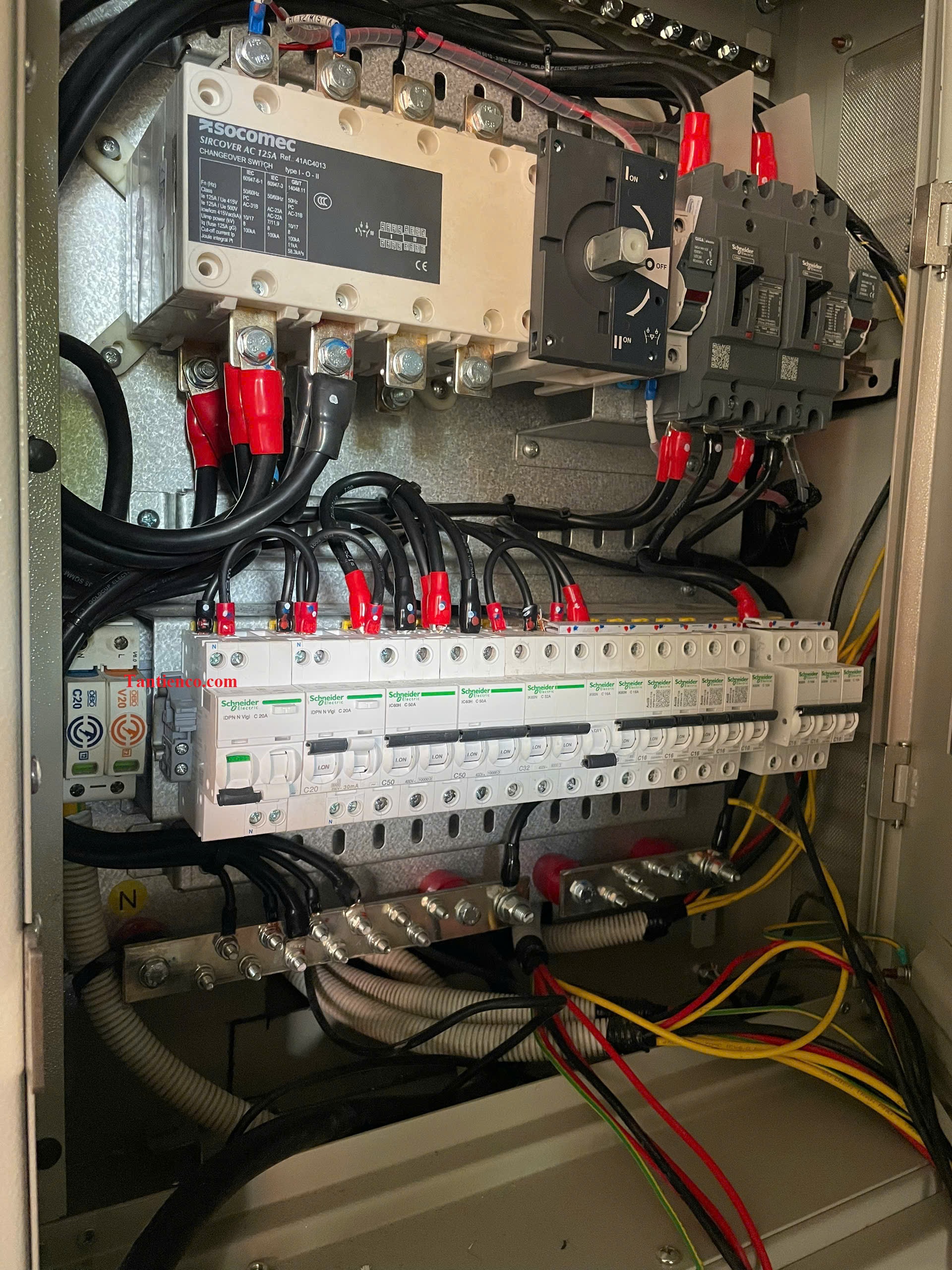

- Thi công lắp đặt SPD đạt chuẩn IEC/TCVN, chuyên nghiệp, tin cậy.
- Bàn giao đầy đủ CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành 48 tháng, hỗ trợ kỹ thuật lâu dài.
