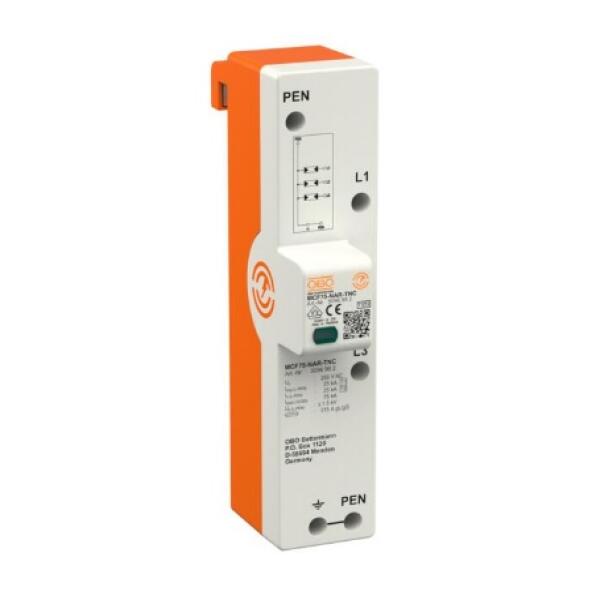

Thiết bị cắt sét MCF75-NAR-TNC
1. Giới thiệu
MCF75-NAR-TNC là thiết bị chống sét lan truyền kết hợp Type 1+2 thuộc dòng LightningController Rail, do OBO Bettermann – Đức sản xuất, chuyên dụng cho hệ thống điện TN-C.
Thiết bị được lắp trực tiếp trên thanh cái 40 mm (busbar) trong tủ điện, phù hợp lắp tại khu vực đầu vào (pre-meter area) theo chuẩn VDE-AR-N 4100. Với khả năng chịu dòng sét trực tiếp 25 kA (10/350µs) mỗi cực, tổng 75 kA, sản phẩm kết hợp bảo vệ Type 2, mang đến giải pháp chống sét toàn diện cho hệ thống điện hạ thế.
2. Đặc điểm nổi bật
- Type 1+2 – Class I+II, bảo vệ khỏi sét trực tiếp và lan truyền.
- Thiết kế cho mạng TN-C, cấu hình 3 cực + PEN.
- Chịu dòng sét trực tiếp (Iimp) 25 kA/cực (10/350µs), tổng 75 kA.
- Dòng xả định mức (In) 25 kA (8/20µs), dòng cực đại (Imax) 50 kA (8/20µs).
- Cấp bảo vệ điện áp (Up) ≤ 1,5 kV, thời gian đáp ứng <100 ns.
- Hiển thị trạng thái trực quan bằng chỉ thị màu (visual function display).
- Có khả năng dập dòng theo tải (line follow current quenching) đến 50 kA.
- Phù hợp cầu chì bảo vệ tối đa 315 A gL/gG.
- Vỏ nhựa PA UL94-V0, chống cháy, bền cơ học, cách điện cao cấp.
3. Thông số kỹ thuật - Thiết bị cắt sét MCF75-NAR-TNC
| Thông số | Giá trị |
| Mã hàng | 5096982 |
| Loại thiết bị | Type 1+2 – Class I+II – SPD AC |
| Mạng điện | TN-C |
| Điện áp định mức (Un) | 230 V AC |
| Điện áp làm việc liên tục (Uc) | 255 V AC |
| Dòng sét trực tiếp (Iimp – 10/350µs) | 25 kA/cực, tổng 75 kA |
| Dòng xả định mức (In – 8/20µs) | 25 kA |
| Dòng xả cực đại (Imax – 8/20µs) | 50 kA |
| Cấp bảo vệ điện áp (Up) | ≤ 1,5 kV |
| Thời gian đáp ứng | < 100 ns |
| Cấu hình | 3 cực + PEN |
| Kiểu lắp đặt | Busbar 40 mm |
| Kích thước | 226 × 50 × 109 mm |
| Nhiệt độ hoạt động | -40 °C … +80 °C |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | EN 61643-11, IEC 61643-1, VDE 0100-534, VDE-AR-N 4100 |
| Cầu chì bảo vệ | ≤ 315 A gL/gG |
| Bảo hành | 48 tháng |
4. Ứng dụng
- Bảo vệ tủ điện tổng đầu vào (pre-meter area) cho hệ thống TN-C.
- Ứng dụng cho tòa nhà, trung tâm thương mại, nhà máy, khu công nghiệp.
- Lắp đặt tại khu vực có nguy cơ sét trực tiếp và lan truyền.
- Các công trình cần chống sét phối hợp LPZ 0 → 2 theo IEC 62305.
5. Dịch vụ Tân Tiến
Tân Tiến phân phối chính hãng SPD OBO tại Việt Nam, cung cấp giải pháp trọn gói:
- Tư vấn thiết kế hệ thống chống sét lan truyền cho sơ đồ TN-C.
- Đưa ra giải pháp chi phí tối ưu cho từng công trình.
- Thi công lắp đặt SPD chuyên nghiệp, an toàn tuyệt đối.
- Bàn giao đầy đủ CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành 48 tháng, hỗ trợ kỹ thuật trọn đời.
