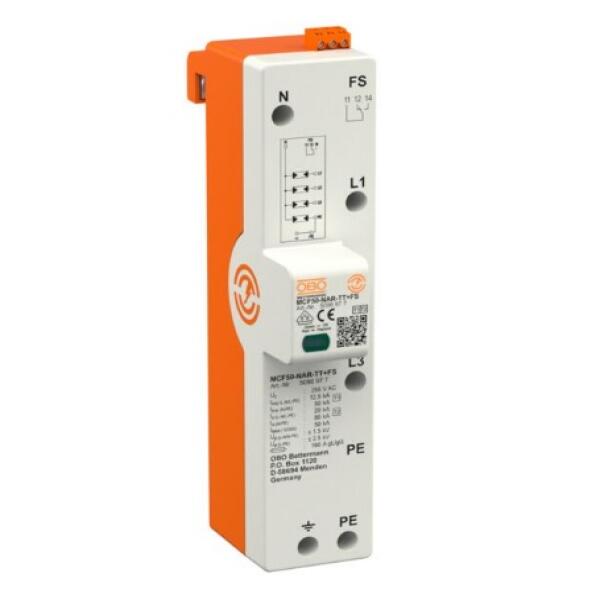

Thiết bị cắt sét MCF50-NAR-TT+FS
1. Giới thiệu
MCF50-NAR-TT+FS là thiết bị chống sét lan truyền kết hợp Type 1+2 do OBO Bettermann – Đức sản xuất, chuyên dụng cho hệ thống điện TN-S và TT.
Thiết bị được lắp trực tiếp trên thanh cái 40 mm (busbar) trong tủ điện, phù hợp lắp ở khu vực đầu vào (pre-meter area) theo chuẩn VDE-AR-N 4100. Với khả năng chịu dòng sét trực tiếp 50 kA (10/350µs) mỗi cực, tổng 150 kA, kết hợp bảo vệ lan truyền Type 2, sản phẩm mang lại khả năng bảo vệ toàn diện cho hệ thống điện.
2. Đặc điểm nổi bật
- Kết hợp Type 1+2 – Class I+II, chống sét trực tiếp & lan truyền.
- Dùng cho mạng TN-S và TT, cấu hình 3+NPE.
- Chịu dòng sét trực tiếp (Iimp) 50 kA/cực (10/350µs), tổng 150 kA.
- Dòng xả định mức (In) 20 kA (8/20µs), dòng cực đại (Imax) 100 kA (8/20µs).
- Cấp bảo vệ điện áp (Up) ≤ 1,5 kV, thời gian đáp ứng <100 ns.
- Có tiếp điểm cảnh báo từ xa (RS – Remote Signalling) dạng chuyển mạch.
- Hiển thị trạng thái bằng chỉ thị trực quan (visual display).
- Khả năng dập dòng theo tải (line follow current quenching) đến 50 kA.
- Phù hợp cầu chì bảo vệ tối đa 160 A gL/gG.
- Vỏ nhựa PA UL94-V0, chống cháy, bền cơ học, cách điện cao cấp.
3. Thông số kỹ thuật - Thiết bị cắt sét MCF50-NAR-TT+FS
| Thông số | Giá trị |
| Mã hàng | 5096977 |
| Loại thiết bị | Type 1+2 – Class I+II – SPD AC |
| Mạng điện | TN-S, TT |
| Điện áp định mức (Un) | 230 V AC |
| Điện áp làm việc liên tục (Uc) | 255 V AC |
| Dòng sét trực tiếp (Iimp – 10/350µs) | 50 kA/cực, tổng 150 kA |
| Dòng xả định mức (In – 8/20µs) | 20 kA |
| Dòng xả cực đại (Imax – 8/20µs) | 100 kA |
| Cấp bảo vệ điện áp (Up) | ≤ 1,5 kV |
| Thời gian đáp ứng | < 100 ns |
| Cấu hình | 3+NPE |
| Kiểu lắp đặt | Busbar 40 mm |
| Kích thước | 226 × 50 × 109 mm |
| Nhiệt độ hoạt động | -40 °C … +80 °C |
| Cấp bảo vệ | IP20 |
| Tiếp điểm RS | Có – dạng changeover |
| Tiêu chuẩn | EN 61643-11, IEC 61643-1, VDE 0100-534 |
| Bảo hành | 48 tháng |
4. Ứng dụng
- Bảo vệ tủ điện tổng đầu vào (pre-meter area) cho hệ thống TN-S và hệ thống điện TT.
- Dùng cho tòa nhà, nhà máy, khu công nghiệp, trung tâm thương mại.
- Lắp đặt tại khu vực có nguy cơ sét trực tiếp và lan truyền.
- Các công trình cần chống sét phối hợp LPZ 0 → 2 theo IEC 62305.
5. Dịch vụ Tân Tiến
Tân Tiến phân phối chính hãng SPD OBO tại Việt Nam, cung cấp giải pháp trọn gói:
- Tư vấn thiết kế hệ thống chống sét lan truyền theo sơ đồ TN-S/TT.
- Đề xuất giải pháp chi phí tối ưu cho từng loại công trình.
- Thi công lắp đặt SPD chuyên nghiệp, đạt chuẩn IEC/TCVN.
- Bàn giao đầy đủ CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành 48 tháng, hỗ trợ kỹ thuật trọn đời.
