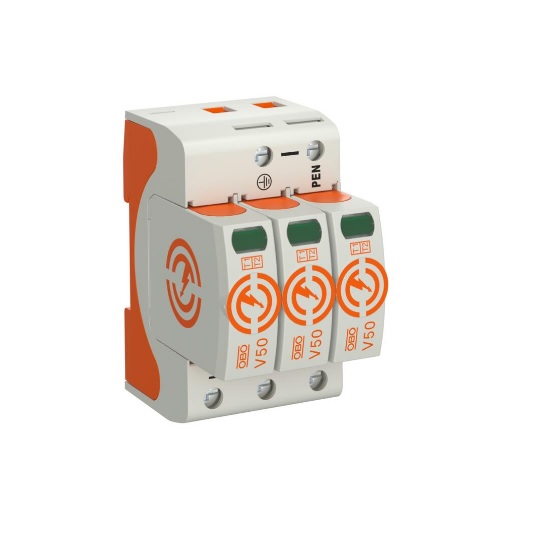

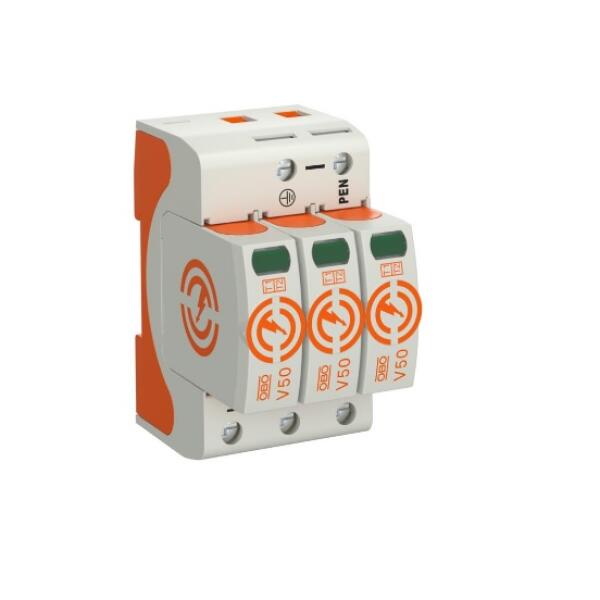

Thiết bị cắt sét V50-3-385
1. Giới thiệu
V50-3-385 là thiết bị chống sét lan truyền Type 1+2 do OBO Bettermann – Đức sản xuất, chuyên dùng bảo vệ hệ thống điện 3 pha trong các công trình có lắp đặt hệ thống chống sét trực tiếp.
Thiết bị có khả năng chịu được dòng sét trực tiếp 12,5 kA (10/350µs) mỗi cực, tổng cộng đến 37,5 kA (10/350µs) và dòng xả lan truyền tối đa 50 kA (8/20µs), đáp ứng tiêu chuẩn IEC 61643-11 và IEC 62305.
2. Đặc điểm nổi bật
- Thiết kế Type 1+2 – Class I+II, bảo vệ kép chống sét trực tiếp và lan truyền.
- Dùng cho hệ thống điện 3 pha, 385V AC.
- Dòng sét trực tiếp (Iimp) 12,5 kA/pole, tổng cộng 37,5 kA.
- Dòng xả định mức (In) 30 kA (8/20µs), dòng cực đại (Imax) 50 kA (8/20µs).
- Cấp bảo vệ điện áp (Up) ≤ 1,5 kV, phản ứng cực nhanh <25 ns.
- Thiết kế plug-in module, dễ thay thế, có hiển thị trạng thái.
- Vỏ nhựa PA UL94-V0, chống cháy, cách điện, độ bền cơ học cao.
- Gắn DIN rail 35mm, phù hợp cho tủ phân phối điện.
3. Thông số kỹ thuật - Thiết bị cắt sét V50-3-385
Thông số | Giá trị |
|---|---|
| Mã hàng | 5093574 |
| Loại thiết bị | Type 1+2 – Class I+II – SPD AC |
| Điện áp liên tục (Uc) | 385 V AC |
| Dòng sét trực tiếp (Iimp – 10/350µs) | 12,5 kA/pole, 37,5 kA tổng |
| Dòng xả định mức (In – 8/20µs) | 30 kA |
| Dòng xả cực đại (Imax – 8/20µs) | 50 kA |
| Cấp bảo vệ điện áp (Up) | ≤ 1,5 kV |
| Thời gian đáp ứng | < 25 ns |
| Cấu hình | 3 pha |
| Kiểu lắp đặt | DIN rail 35 mm |
| Nhiệt độ hoạt động | -40 °C … +80 °C |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | EN 61643-11, IEC 61643-1, UL 1449 Type 4 |
| Bảo hành | 48 tháng |
4. Ứng dụng
- Bảo vệ tủ phân phối điện 3 pha trong tòa nhà, cao ốc, trung tâm thương mại.
- Hệ thống điện nhà máy, khu công nghiệp yêu cầu chống sét trực tiếp & chống sét lan truyền.
- Công trình dân dụng, bệnh viện, trường học, hạ tầng công cộng.
- Các công trình yêu cầu chuẩn IEC 62305 bảo vệ từ LPZ 0 → 2.
5. Dịch vụ Tân Tiến
- Tân Tiến phân phối và cung cấp giải pháp chống sét trọn gói với thiết bị SPD OBO
- Tư vấn thiết kế hệ thống chống sét lan truyền và trực tiếp chuẩn IEC/TCVN.
- Đề xuất giải pháp chi phí tối ưu cho từng loại công trình.
- Thi công lắp đặt SPD chuyên nghiệp, an toàn, đúng kỹ thuật.
- Bàn giao đầy đủ CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành chính hãng 48 tháng, hỗ trợ kỹ thuật lâu dài
