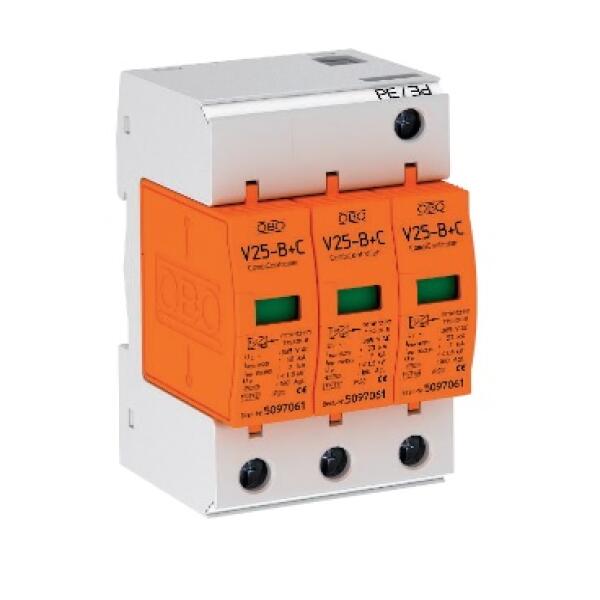

Thiết bị cắt sét V25-B+C 3-385
1. Giới thiệu
V25-B+C 3-385 là thiết bị chống sét lan truyền Type 1+2 do OBO Bettermann – Đức sản xuất, được thiết kế để bảo vệ hệ thống điện 3 pha trong các tòa nhà, khu dân cư và công trình công nghiệp.
Sản phẩm có khả năng chịu dòng xả định mức 30 kA (8/20µs), dòng xả cực đại 50 kA (8/20µs) và dòng sét trực tiếp 7 kA (10/350µs) mỗi cực, tổng 21 kA. Đây là giải pháp tối ưu để thiết lập liên kết đẳng thế bảo vệ chống sét (equipotential bonding) cho hệ thống điện theo chuẩn IEC 61643-11.
2. Đặc điểm nổi bật
- Thiết kế Type 1+2 – Class I+II, bảo vệ kép chống sét trực tiếp và lan truyền.
- Dùng cho hệ thống điện 3 pha 385V AC.
- Dòng xả định mức (In) 30 kA (8/20µs), dòng cực đại (Imax) 50 kA (8/20µs).
- Dòng sét trực tiếp (Iimp) 7 kA/pole, tổng 21 kA (10/350µs).
- Điện áp bảo vệ (Up) < 1,5 kV, thời gian đáp ứng <25 ns.
- Vỏ nhựa PA UL94-V0, chịu nhiệt và cách điện cao.
- Hiển thị trạng thái trực quan, thiết kế dạng plug-in module dễ bảo trì.
- Phù hợp lắp đặt trong tủ phân phối điện chuẩn DIN rail.
3. Thông số kỹ thuật - Thiết bị cắt sét V25-B+C 3-385
Thông số | Giá trị |
|---|---|
| Mã hàng | 5094437 |
| Loại thiết bị | Type 1+2 – Class I+II – SPD AC |
| Điện áp định mức | 385 V AC |
| Điện áp làm việc liên tục (Uc) | 350 V AC |
| Dòng xả định mức (In – 8/20µs) | 30 kA |
| Dòng xả cực đại (Imax – 8/20µs) | 50 kA |
| Dòng sét trực tiếp (Iimp – 10/350µs) | 7 kA/pole, tổng 21 kA |
| Cấp bảo vệ điện áp (Up) | < 1,5 kV |
| Thời gian đáp ứng | < 25 ns |
| Cấu hình | 3 pha |
| Lắp đặt | DIN rail 35 mm |
| Nhiệt độ hoạt động | -40 °C … +80 °C |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | EN 61643-11, IEC 61643-11 |
| Bảo hành | 48 tháng |
4. Ứng dụng
- Bảo vệ tủ phân phối điện 3 pha trong công trình dân dụng và thương mại.
- Thiết lập liên kết đẳng thế bảo vệ chống sét trong các hệ thống điện.
- Công trình dân dụng, tòa nhà văn phòng, trung tâm thương mại.
- Hệ thống điện khu công nghiệp và hạ tầng cần đạt chuẩn IEC 62305.
5. Dịch vụ Tân Tiến
Tân Tiến cung cấp giải pháp chống sét trọn gói với thiết bị SPD OBO:
- Tư vấn thiết kế hệ thống chống sét lan truyền và trực tiếp theo IEC/TCVN.
- Giải pháp tối ưu chi phí, phù hợp từng công trình.
- Thi công lắp đặt SPD chuyên nghiệp, an toàn, đúng kỹ thuật.
- Bàn giao đầy đủ CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành chính hãng 48 tháng, hỗ trợ kỹ thuật lâu dài.
