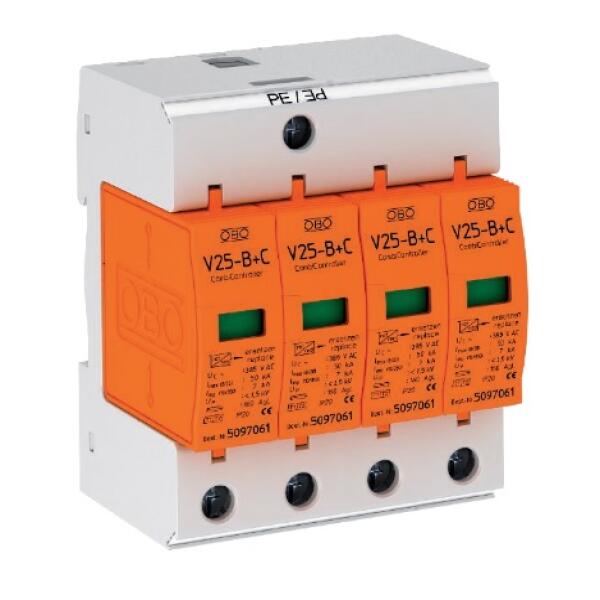

Thiết bị cắt sét V25-B+C 4-385
1. Giới thiệu
- V25-B+C 4-385 là thiết bị chống sét lan truyền Type 1+2 của OBO Bettermann – Đức, chuyên dùng bảo vệ hệ thống điện 3 pha + NPE trong các công trình dân dụng và công nghiệp.
- Sản phẩm có khả năng chịu dòng xả định mức 30 kA (8/20µs), dòng cực đại 50 kA (8/20µs) và dòng sét trực tiếp 7 kA (10/350µs) mỗi cực, tổng cộng 25 kA. Đây là giải pháp an toàn, tin cậy để thiết lập liên kết đẳng thế chống sét cho hệ thống điện theo tiêu chuẩn IEC 61643-11 và IEC 62305.
2. Đặc điểm nổi bật
- Thiết kế Type 1+2 – Class I+II, bảo vệ kép chống sét trực tiếp và lan truyền.
- Dùng cho hệ thống điện 3 pha + NPE, điện áp định mức 385V AC.
- Dòng xả định mức (In) 30 kA (8/20µs), dòng cực đại (Imax) 50 kA (8/20µs).
- Dòng sét trực tiếp (Iimp) 7 kA/pole, tổng cộng 25 kA (10/350µs).
- Cấp bảo vệ điện áp (Up) < 1,5 kV, thời gian đáp ứng nhanh <25 ns.
- Cấu hình 4 cực đầy đủ (3P+N), phù hợp nhiều hệ thống điện.
- Vỏ nhựa PA UL94-V0, chống cháy, chịu nhiệt, cách điện tốt.
- Thiết kế dạng plug-in module, có hiển thị trạng thái, dễ thay thế khi bảo trì.
- Gắn DIN rail 35mm, lắp đặt linh hoạt trong tủ điện.
3. Thông số kỹ thuật - Thiết bị cắt sét V25-B+C 4-385
Thông số | Giá trị |
|---|---|
| Mã hàng | 5094440 |
| Loại thiết bị | Type 1+2 – Class I+II – SPD AC |
| Điện áp định mức | 385 V AC |
| Điện áp làm việc liên tục (Uc) | 350 V AC |
| Dòng xả định mức (In – 8/20µs) | 30 kA |
| Dòng xả cực đại (Imax – 8/20µs) | 50 kA |
| Dòng sét trực tiếp (Iimp – 10/350µs) | 7 kA/pole, tổng 25 kA |
| Cấp bảo vệ điện áp (Up) | < 1,5 kV |
| Thời gian đáp ứng | < 25 ns |
| Cấu hình | 4 cực (3 pha + N) |
| Kiểu lắp đặt | DIN rail 35 mm |
| Nhiệt độ hoạt động | -40 °C … +80 °C |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | EN 61643-11, IEC 61643-11 |
| Bảo hành | 48 tháng |
4. Ứng dụng
- Bảo vệ tủ phân phối điện 3 pha + NPE trong tòa nhà, văn phòng, trung tâm thương mại.
- Công trình dân dụng, khu dân cư, hạ tầng điện lực.
- Hệ thống điện công nghiệp yêu cầu chống sét phối hợp Type 1+2.
- Các công trình theo chuẩn IEC 62305 với vùng bảo vệ LPZ 0 → 2.
5. Dịch vụ Tân Tiến
- Tân Tiến cung cấp chống sét trọn gói dịch vụ với SPD OBO:
- Tư vấn thiết kế hệ thống chống sét lan truyền & trực tiếp đạt chuẩn IEC/TCVN.
- Đề xuất giải pháp chi phí tối ưu, phù hợp từng công trình.
- Thi công lắp đặt SPD chuyên nghiệp, an toàn, đúng kỹ thuật.
- Bàn giao đầy đủ CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành chính hãng 48 tháng, hỗ trợ kỹ thuật lâu dài.
