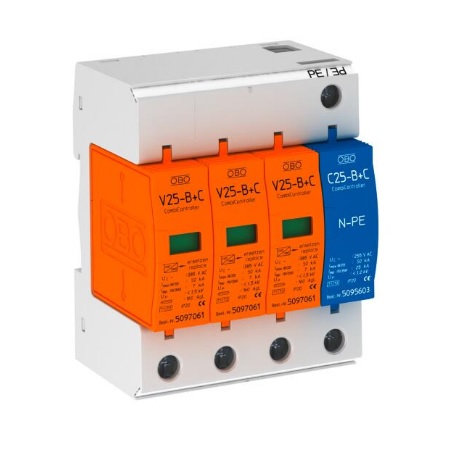

Thiết bị cắt sét V25-B+C 3NPE385
1. Giới thiệu
- V25-B+C 3NPE385 là thiết bị chống sét lan truyền Type 1+2 do OBO Bettermann – Đức sản xuất, thiết kế bảo vệ hệ thống điện 3 pha + NPE trong các công trình dân dụng và công nghiệp.
- Thiết bị có khả năng chịu dòng xả định mức 30 kA (8/20µs), dòng cực đại 50 kA (8/20µs), cùng dòng sét trực tiếp 7 kA (10/350µs) trên mỗi cực, tổng 25 kA. Đáp ứng tiêu chuẩn IEC 61643-11 và IEC 62305, sản phẩm phù hợp cho hệ thống điện có yêu cầu chống sét phối hợp.
2. Đặc điểm nổi bật
- Thiết bị Type 1+2 – Class I+II, bảo vệ kép chống sét trực tiếp và lan truyền.
- Dùng cho hệ thống điện 3 pha + NPE, điện áp định mức 385V AC.
- Dòng xả định mức (In) 30 kA (8/20µs), dòng cực đại (Imax) 50 kA (8/20µs).
- Dòng sét trực tiếp (Iimp) 7 kA/pole, tổng 25 kA (10/350µs).
- Cấp bảo vệ điện áp (Up) ≤ 1,2 kV, thời gian đáp ứng <25 ns.
- Cấu hình 3+1 cực (3P+N/PE), phù hợp nhiều hệ thống điện TN-S và TT.
- Hiển thị trạng thái hoạt động trực quan, tiện theo dõi và bảo trì.
- Vỏ nhựa PA UL94-V0, cách điện, chống cháy, độ bền cao.
- Gắn DIN rail 35mm, dễ dàng lắp đặt trong tủ phân phối.
3. Thông số kỹ thuật - Thiết bị cắt sét V25-B+C 3NPE385
Thông số | Giá trị |
|---|---|
| Mã hàng | 5094478 |
| Loại thiết bị | Type 1+2 – Class I+II – SPD AC |
| Điện áp định mức | 385 V AC |
| Điện áp làm việc liên tục (Uc) | 350 V AC |
| Điện áp liên tục (Uc – NPE) | 255 V |
| Điện áp liên tục (Uc – DC) | 505 V |
| Dòng xả định mức (In – 8/20µs) | 30 kA |
| Dòng xả cực đại (Imax – 8/20µs) | 50 kA |
| Dòng sét trực tiếp (Iimp – 10/350µs) | 7 kA/pole, tổng 25 kA |
| Cấp bảo vệ điện áp (Up) | ≤ 1,2 kV |
| Thời gian đáp ứng | < 25 ns |
| Cấu hình | 3+1 cực (3 pha + N/PE) |
| Lắp đặt | DIN rail 35 mm |
| Nhiệt độ hoạt động | -40 °C … +80 °C |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | EN 61643-11, IEC 61643-1 |
| Bảo hành | 48 tháng |
4. Ứng dụng

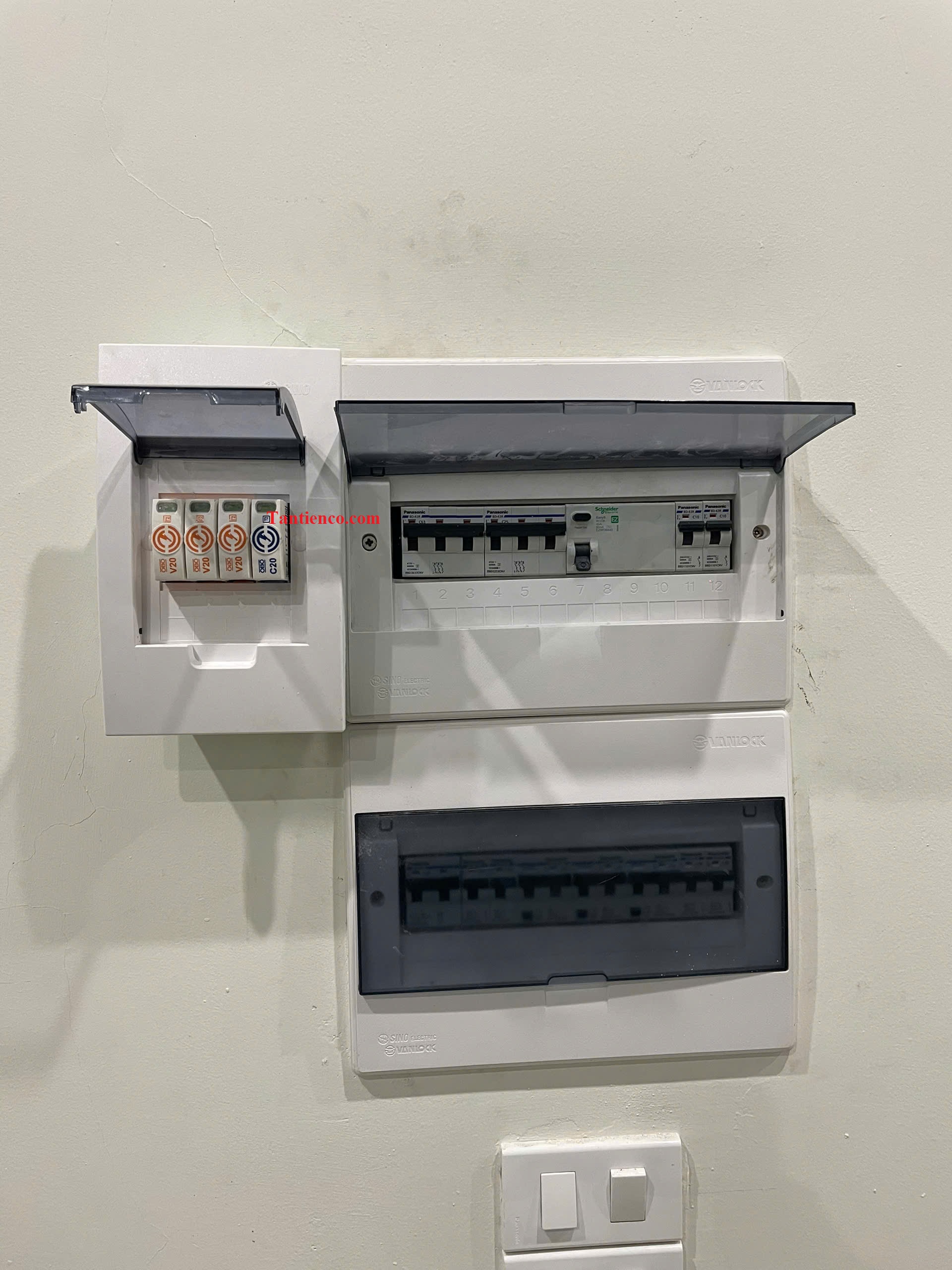

- Bảo vệ tủ điện 3 pha + NPE trong tòa nhà, trung tâm thương mại, khu dân cư.
- Hệ thống điện nhà máy, khu công nghiệp, có yêu cầu chống sét phối hợp.
- Công trình dân dụng, bệnh viện, trường học, trạm hạ thế.
- Các dự án theo chuẩn IEC 62305, vùng bảo vệ LPZ 0 → 2.
5. Dịch vụ Tân Tiến
- Tân Tiến cung cấp giải pháp chống sét trọn gói với SPD OBO:
- Tư vấn thiết kế hệ thống chống sét trực tiếp và lan truyền theo IEC/TCVN.
- Đưa ra giải pháp chi phí tối ưu, đáp ứng từng công trình cụ thể.
- Thi công lắp đặt SPD chuyên nghiệp, an toàn, đúng kỹ thuật.
- Bàn giao đầy đủ CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành chính hãng 48 tháng, hỗ trợ kỹ thuật lâu dài.
