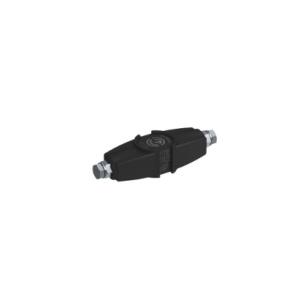

Thiết bị cắt sét EX ISG H 350 2L
1. Giới thiệu
- EX ISG H 350 2L là thiết bị chống sét khe hở (Spark Gap) đạt chuẩn IEC 62561-3 / VDE 0185-561-3, do OBO Bettermann – Đức sản xuất. Thiết bị được thiết kế đặc biệt cho khu vực nguy hiểm có nguy cơ nổ (Ex zone 1/21 và 2/22), dùng để nối đẳng thế gián tiếp cho bích cách điện, ống dẫn có đầu nối cách điện, hệ thống KKS chống ăn mòn điện hóa.
- Sản phẩm được chứng nhận ATEX, IECEx, INMETRO, đảm bảo an toàn trong môi trường dễ cháy nổ, có khả năng chịu dòng sét lên tới 100 kA (10/350µs), cấp bảo vệ IP65/IP67, phù hợp lắp đặt ngoài trời trong điều kiện khắc nghiệt.
2. Đặc điểm nổi bật
- Thiết bị Spark Gap chống sét , chuyên cho khu vực có nguy cơ nổ.

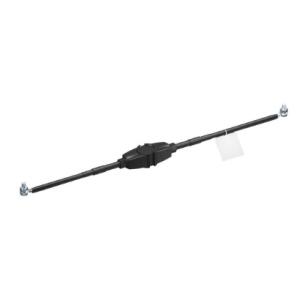

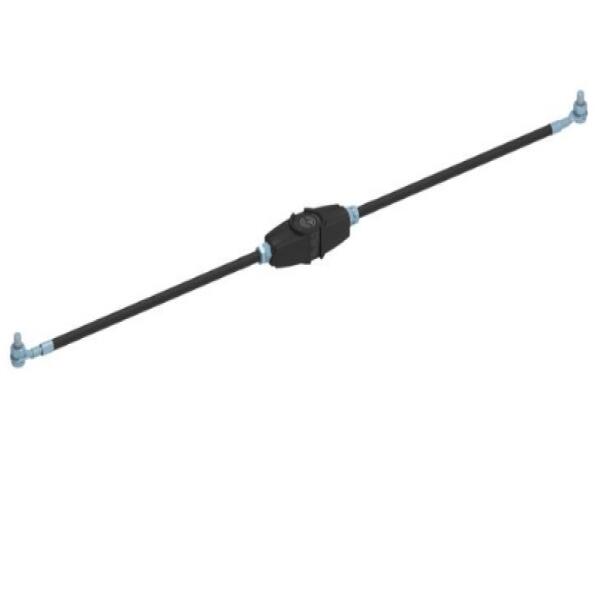

- Có 2 cáp đồng tiết diện 25 mm², dài 1 m, đầu cos M10 siết chặt, dễ đấu nối.
- Điện áp đánh thủng tần số công nghiệp: 0,56 kV.
- Điện áp xung định mức: 1,25 kV, chịu được 100 kA (10/350µs).
- Vỏ hợp kim kẽm đúc, chống cháy nổ, chịu áp lực cao.
- Cấp bảo vệ IP65/IP67, hoạt động ngoài trời và trong môi trường công nghiệp nặng.
- Nhiệt độ làm việc: -20 °C … +60 °C.
- Đạt các chứng chỉ quốc tế: ATEX, IECEx, INMETRO.
3. Thông số kỹ thuật - Thiết bị cắt sét EX ISG H 350 2L
Thông số | Giá trị |
|---|---|
| Mã hàng | 5240033 |
| Loại thiết bị | Spark Gap chống sét – IEC 62561-3 |
| Điện áp đánh thủng tần số (AC sparkover) | 0,56 kV |
| Điện áp xung định mức | 1,25 kV |
| Điện áp DC chịu đựng | 354 V |
| Điện áp AC chịu đựng | 250 V |
| Khả năng chịu dòng sét | 100 kA (10/350µs) |
| Dòng phóng định mức | 100 kA |
| Cấp bảo vệ | IP65/IP67 |
| Cáp kết nối | 2× cáp 25 mm², dài 1 m, đầu cos M10 |
| Nhiệt độ hoạt động | -20 °C … +60 °C |
| Vật liệu | Hợp kim kẽm đúc |
| Tiêu chuẩn | IEC 62561-3, ATEX, IECEx, INMETRO |
| Bảo hành | 48 tháng |
4. Ứng dụng
- Nối đẳng thế gián tiếp cho bích cách điện (insulating flanges) trong hệ thống đường ống.
- Sử dụng trong khu vực dễ cháy nổ (Ex zone 1/21, 2/22) theo chuẩn ATEX.
- Hệ thống ống dẫn khí, dầu, hóa chất có sử dụng đầu nối cách điện.
- Hệ thống KKS chống ăn mòn điện hóa cần bảo vệ chống sét .
- Công trình công nghiệp nặng, nhà máy lọc dầu, hóa chất, năng lượng.
5. Dịch vụ Tân Tiến
Tân Tiến phân phối và cung cấp giải pháp chống sét trọn gói với thiết bị Spark Gap OBO:
- Tư vấn thiết kế nối đẳng thế chống sét trong môi trường Ex.
- Đưa ra giải pháp chi phí tối ưu cho nhà máy dầu khí, hóa chất.
- Thi công lắp đặt Spark Gap an toàn, đúng chuẩn ATEX/IECEx.
- Bàn giao đầy đủ CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành 48 tháng, hỗ trợ kỹ thuật lâu dài.
