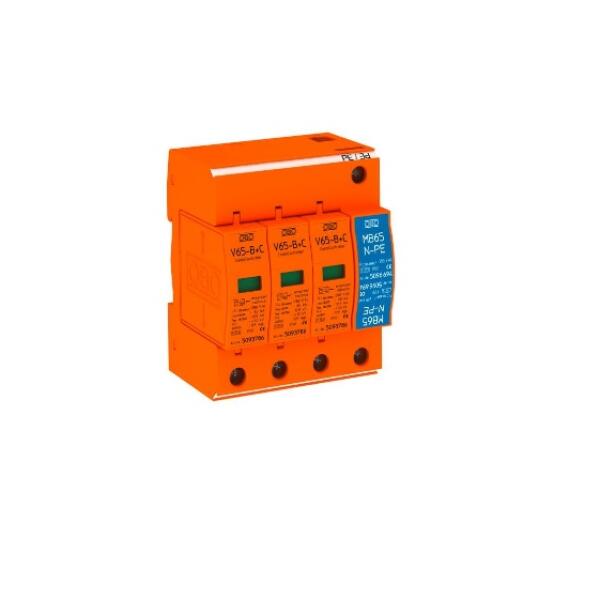

Thiết bị cắt sét V65-B+C 3+NPE
1. Giới thiệu
V65-B+C 3+NPE là thiết bị chống sét lan truyền Type 1+2 (kết hợp cả chống sét trực tiếp và lan truyền) do OBO Bettermann – Đức sản xuất. Sản phẩm chuyên dùng để bảo vệ hệ thống điện 3 pha + NPE trong các tòa nhà, nhà máy, trạm phân phối điện có yêu cầu tiêu chuẩn chống sét cao.
Với khả năng chịu sét trực tiếp 12,5 kA (10/350µs) mỗi cực và dòng xả lan truyền 65 kA (8/20µs) tổng, thiết bị đảm bảo an toàn cho toàn bộ hệ thống điện, kể cả công trình có lắp đặt hệ thống chống sét trực tiếp bên ngoài.
2. Đặc điểm nổi bật
- Thiết bị cắt sét kết hợp Type 1+2 – Class I+II, bảo vệ kép chống sét trực tiếp và lan truyền.
- Dùng cho hệ thống điện 3 pha + NPE, điện áp 280V AC.
- Chịu được dòng sét trực tiếp 12,5 kA (10/350µs) mỗi cực, tổng dòng xả lan truyền 65 kA (8/20µs).
- Cấp bảo vệ điện áp ≤ 1,5 kV, phản ứng cực nhanh <25 ns.
- Vỏ nhựa chịu nhiệt cao, cách điện và chống cháy UL94-V0.
- Thiết kế dạng plug-in module, dễ dàng thay thế và bảo trì.
- Có hiển thị trạng thái hoạt động trực quan, tiện theo dõi.
- Phù hợp cho lắp đặt trong tủ phân phối điện chuẩn DIN rail 35mm.
3. Thông số kỹ thuật - Thiết bị cắt sét V65-B+C 3+NPE
Thông số | Giá trị |
|---|---|
| Mã hàng | 5093751 |
| Loại thiết bị | Type 1+2 – Class I+II – SPD AC |
| Điện áp làm việc liên tục (Uc) | 280 V AC |
| Dòng sét trực tiếp (Iimp – 10/350µs) | 12,5 kA/pole |
| Dòng xả cực đại (Imax – 8/20µs) | 65 kA |
| Dòng xả định mức (In – 8/20µs) | 20 kA (L-N), 30 kA (N-PE) |
| Cấp bảo vệ điện áp (Up) | ≤ 1,5 kV |
| Thời gian đáp ứng | < 25 ns |
| Cấu hình | 3 pha + N/PE |
| Lắp đặt | DIN rail 35 mm |
| Nhiệt độ hoạt động | -40 °C … +80 °C |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | EN 61643-11, IEC 61643-1 |
| Bảo hành | 48 tháng |
4. Ứng dụng
- Bảo vệ tủ phân phối điện 3 pha trong tòa nhà, cao ốc văn phòng.
- Hệ thống điện nhà máy, khu công nghiệp có yêu cầu chống sét trực tiếp và chống sét lan truyền.
- Công trình dân dụng, trung tâm thương mại, bệnh viện, trường học.
- Hệ thống điện có chống sét trực tiếp cần chống sét lan truyền phối hợp.
- Các công trình theo chuẩn IEC 62305 yêu cầu bảo vệ LPZ 0→2.
5. Dịch vụ Tân Tiến
Tân Tiến là nhà nhập khẩu và phân phối chính thức SPD OBO tại Việt Nam. Chúng tôi cung cấp dịch vụ trọn gói:
- Tư vấn thiết kế hệ thống chống sét lan truyền và trực tiếp theo IEC/TCVN.
- Đề xuất giải pháp tối ưu chi phí cho từng loại công trình.
- Thi công lắp đặt SPD đạt tiêu chuẩn quốc tế, an toàn và bền vững.
- Bàn giao CO, CQ, PL, INV và sơ đồ đấu nối đầy đủ.
- Bảo hành chính hãng 48 tháng, hỗ trợ kỹ thuật lâu dài
