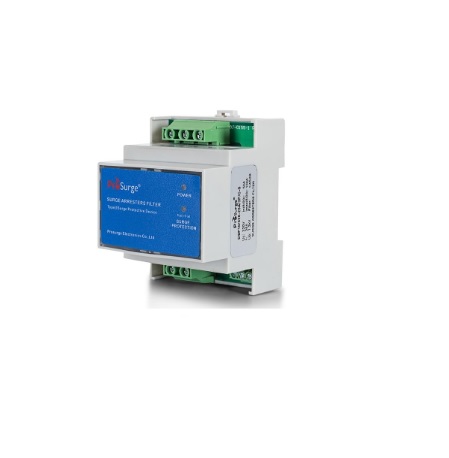

Thiết bị cắt lọc sét 1 pha 16A – DSF25/320-16A/3P/C-S

Thiết bị cắt lọc sét 1 pha 16A – DSF25/320-16A/3P/C-S là surge filter đấu nối nối tiếp (series) thuộc dòng Class II + III của Prosurge, dùng để bảo vệ các thiết bị điện tử nhạy cảm khỏi xung sét lan truyền và nhiễu điện áp cao tần trong hệ thống điện 1 pha.

Thiết bị được thiết kế theo cấu trúc đa tầng (multi-stage) kết hợp mạch cắt sét và bộ lọc LC, giúp vừa xả xung sét, vừa lọc nhiễu tần số cao, đảm bảo nguồn điện “sạch” và ổn định cho các tải như camera IP, thiết bị mạng, PLC, bộ điều khiển và hệ thống tự động hóa.

Theo cách ký hiệu của hãng trong catalog, “3P” là cấu hình cực bảo vệ (1P + N + PE), không phải hệ thống 3 pha.

Thông số kỹ thuật – Thiết bị cắt lọc sét 1 pha 16A – DSF25/320-16A/3P/C-S

• Loại thiết bị: Surge Filter – đấu nối nối tiếp (series)
• Cấp bảo vệ: Class II + III (Type 2 + 3)
• Cấu hình: 1P + N + PE (ký hiệu 3P theo catalog)
• Điện áp làm việc liên tục (Uc): 320 V
• Điện áp danh định (Un): 220–240 V
• Dòng tải định mức: 16 A
• Khả năng cắt sét: 25 kA (8/20µs)
• Dòng xả danh định (In): 10 kA (L-N), 3 kA (L/N-PE)
• Mức điện áp bảo vệ (Up): ≤ 1.2 kV
• Công nghệ bảo vệ: MOV + bảo vệ nhiệt + bộ lọc LC đa tầng
• Độ suy giảm nhiễu: > 45 dB @ 1 MHz
• Chức năng: Cắt sét lan truyền kết hợp lọc nhiễu cao tần
• Hiển thị trạng thái: LED (nguồn & trạng thái bảo vệ)
• Tiếp điểm cảnh báo từ xa: Có
• Lắp đặt: DIN rail 35 mm – rộng 4 module
• Tiêu chuẩn: IEC/EN 61643-11, UL1449 5th
• Bảo hành: 12 tháng

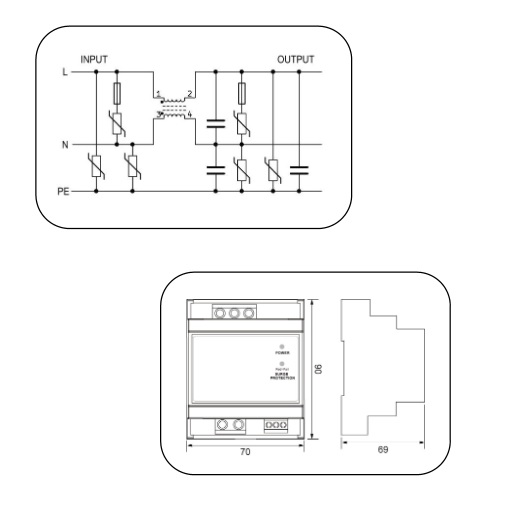

Cấu trúc bảo vệ và nguyên lý hoạt động

Thiết bị cắt lọc sét 1 pha 16A – DSF25/320-16A/3P/C-S hoạt động theo nguyên lý đa tầng kết hợp giữa cắt sét và lọc nhiễu, được thiết kế đấu nối nối tiếp (series) trên đường cấp nguồn.

Khi xuất hiện xung sét lan truyền hoặc xung nhiễu do đóng cắt phụ tải:

• Tầng bảo vệ sơ cấp (MOV) sẽ xả dòng xung sét lớn
• Mạch LC làm chậm tốc độ tăng điện áp (dv/dt) và dòng (di/dt)
• Tầng bảo vệ thứ cấp giới hạn điện áp dư xuống mức rất thấp

Nhờ đó, thiết bị không chỉ giảm biên độ xung mà còn lọc sạch nhiễu cao tần, điều mà SPD đấu song song thông thường không làm được.

Ưu điểm nổi bật

• Surge filter đa tầng (multi-stage) cho hiệu quả bảo vệ cao
• Kết hợp cắt sét + lọc nhiễu cao tần
• Độ suy giảm nhiễu mạnh >45dB
• Dòng tải 16A phù hợp cho nhánh thiết bị điện tử
• Bảo vệ cả common mode và differential mode
• Thiết kế gọn, dễ tích hợp trong tủ điện
• Có LED hiển thị + cảnh báo từ xa

Ứng dụng thực tế – Thiết bị cắt lọc sét 1 pha 16A – DSF25/320-16A/3P/C-S

• Nhánh cấp nguồn cho camera IP, đầu ghi, switch mạng
• Hệ thống mạng LAN, router, modem
• Tủ điều khiển nhỏ, PLC mini, bộ nguồn DC
• Thiết bị đo lường, cảm biến, hệ thống tự động hóa
• Các tải yêu cầu nguồn điện ổn định – ít nhiễu – an toàn cao

Lưu ý khi lựa chọn và lắp đặt

• Thiết bị phải được lắp đấu nối nối tiếp (series) trên đường cấp nguồn
• Chọn đúng dòng tải 16A theo tải thực tế
• Dây dẫn cần đi gọn – ngắn – đúng kỹ thuật để tối ưu hiệu quả lọc
• Nên kết hợp với SPD tổng phía trước để bảo vệ nhiều cấp
• Hệ thống tiếp địa cần đảm bảo tiêu chuẩn để thiết bị phát huy hiệu quả
