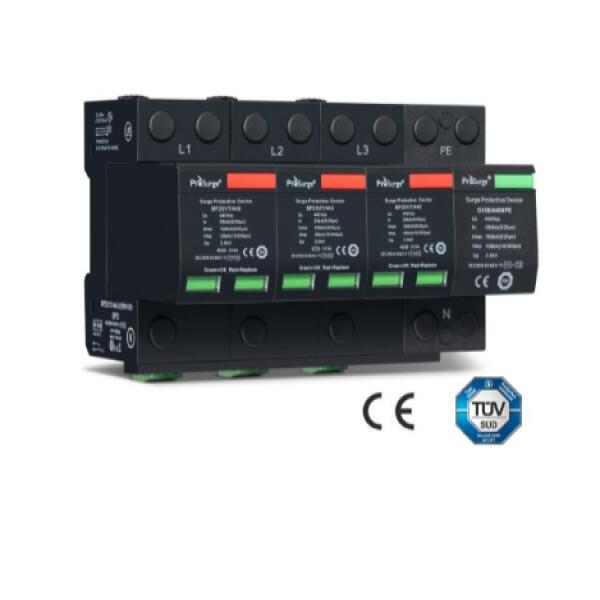

Thiết bị chống sét lan truyền 3 pha BP25VT/385-S/3PN100 là thiết bị chống sét lan truyền Type 1+2 của Prosurge, được thiết kế cho hệ thống điện xoay chiều ba pha với cấu hình bảo vệ 3+1, gồm các chế độ bảo vệ L1-N, L2-N, L3-N và N-PE.
Điểm nổi bật của model này là dòng xả cực đại Imax đạt 100kA trên mỗi đường L-N và 150kA tại N-PE, phù hợp bảo vệ tủ điện tổng ba pha, hệ thống điện quan trọng và công trình có mức độ phơi nhiễm sét cao. Thiết bị còn có khả năng chịu dòng xung sét Iimp 25kA trên mỗi đường L-N và 100kA tại N-PE, đáp ứng yêu cầu bảo vệ phối hợp Type 1 và Type 2 tại đầu nguồn.
Hậu tố -S cho biết thiết bị được trang bị tiếp điểm cảnh báo từ xa, thuận tiện kết nối với PLC, BMS, SCADA hoặc hệ thống giám sát tập trung.

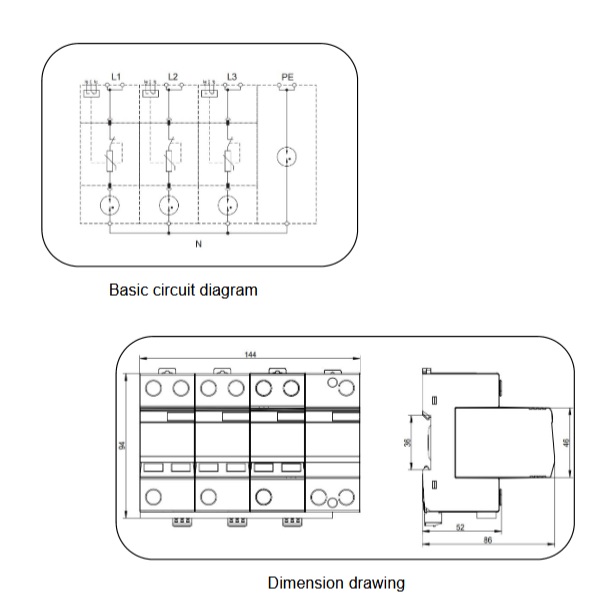

Thông số kỹ thuật - Thiết bị chống sét lan truyền 3 pha BP25VT/385-S/3PN100
Thông số | Giá trị |
|---|---|
| Model | BP25VT/385-S/3PN100 |
| Thương hiệu | Prosurge |
| Phân loại | Type 1+2 / Class I+II / B+C |
| Tiêu chuẩn | IEC/EN 61643-11:2011; UL 1449 5th |
| Cấu hình bảo vệ | 3+1 |
| Chế độ bảo vệ | L1-N, L2-N, L3-N và N-PE |
| Điện áp làm việc liên tục Uc, L-N | 385V AC |
| Điện áp làm việc liên tục Uc, N-PE | 255V AC |
| Dòng xả danh định In, L-N | 25kA, dạng sóng 8/20µs |
| Dòng xả danh định In, N-PE | 100kA, dạng sóng 8/20µs |
| Dòng xả cực đại Imax, L-N | 100kA, dạng sóng 8/20µs |
| Dòng xả cực đại Imax, N-PE | 150kA, dạng sóng 8/20µs |
| Dòng xung sét Iimp, L-N | 25kA, dạng sóng 10/350µs |
| Dòng xung sét Iimp, N-PE | 100kA, dạng sóng 10/350µs |
| Mức bảo vệ điện áp Up, L-N | 1,6kV |
| Mức bảo vệ điện áp Up, N-PE | 1,5kV |
| Thời gian đáp ứng L-N | ≤25ns |
| Thời gian đáp ứng N-PE | ≤100ns |
| Khả năng chịu TOV, L-N | 528V/120 phút |
| Khả năng chịu TOV, N-PE | 1200V/200ms |
| Dòng tiếp diễn Ifi, N-PE | 100A |
| Dòng rò Ipe | 0mA |
| Khả năng chịu ngắn mạch Isccr | 50kArms |
| Cầu chì dự phòng | ≤315A gL/gG |
| Nhiệt độ làm việc | -40°C đến +85°C |
| Độ cao làm việc | -500m đến +4000m |
| Tiết diện dây cứng tối đa | 35mm² |
| Tiết diện dây mềm tối đa | 25mm² |
| Kiểu lắp đặt | Thanh DIN 35mm |
| Vật liệu vỏ | Nhựa nhiệt dẻo, UL94 V-0 |
| Cấp bảo vệ | IP20 |
| Chiều rộng lắp đặt | 8 module |
| Chỉ thị trạng thái | Xanh: hoạt động; đỏ: hỏng |
| Tiếp điểm cảnh báo từ xa | Có, dạng Isolated Form C |
| Khả năng đóng cắt tiếp điểm | AC 250V/0,5A; DC 250V/0,1A; 125V/0,2A; 75V/0,5A |
| Tiết diện dây tín hiệu tối đa | 1,5mm² |
| Chứng nhận | TÜV, CE |
Toàn bộ thông số trên được lấy trực tiếp từ bảng kỹ thuật dòng BP25VT…3PN100 của Prosurge.
Cấu tạo và nguyên lý hoạt động
BP25VT/385-S/3PN100 sử dụng cấu hình bảo vệ 3+1:
- Ba phần tử bảo vệ được đấu giữa ba dây pha và dây trung tính, tương ứng L1-N, L2-N và L3-N.
- Một phần tử bảo vệ được đấu giữa dây trung tính và tiếp địa, ký hiệu N-PE.
Khi hệ thống xuất hiện xung sét hoặc quá áp đột biến, SPD chuyển sang trạng thái dẫn điện trong thời gian rất ngắn, phân tán dòng xung và giới hạn điện áp còn lại xuống mức bảo vệ phù hợp cho thiết bị điện phía sau.
Sau khi xung quá áp kết thúc, thiết bị trở lại trạng thái làm việc bình thường. Theo datasheet, model có dòng rò Ipe bằng 0mA, đồng thời phần tử N-PE có khả năng cắt dòng tiếp diễn Ifi 100A.
Thiết bị sử dụng công nghệ VT của Prosurge, có thiết kế module cắm rút và hệ thống chỉ thị trạng thái trực quan. Cấu trúc này giúp việc kiểm tra, bảo trì và thay thế module thuận tiện hơn trong quá trình vận hành.
Vì sao BP25VT/385-S/3PN100 phù hợp cho tủ điện tổng ba pha?
Các SPD ba pha phổ thông thường được lựa chọn theo mức dòng xả thấp hơn và chủ yếu sử dụng tại tủ phân phối hoặc tủ nhánh. BP25VT/385-S/3PN100 có khả năng xả xung lớn, với Imax 100kA trên mỗi đường L-N và 150kA tại N-PE, nên phù hợp cho những vị trí yêu cầu bảo vệ đầu nguồn mạnh và độ dự phòng cao.
Thiết bị có thể được xem xét sử dụng tại:
- Tủ điện tổng ba pha của nhà máy.
- Hệ thống điện ba pha cấp cho tải quan trọng.
- Công trình có lắp đặt hệ thống chống sét trực tiếp .
- Khu vực thường xuyên xảy ra giông sét.
- Hệ thống yêu cầu SPD Type 1+2 tại đầu nguồn.
- Hệ thống điện ba pha sử dụng cấu hình bảo vệ 3+1.
- Tủ điện cần kết nối cảnh báo từ xa về trung tâm điều khiển.
Cần lưu ý, chỉ số 100kA là dòng xả cực đại Imax dạng sóng 8/20µs trên mỗi đường L-N, không phải dòng tải hoặc công suất mang tải của tủ điện. SPD được đấu song song với nguồn điện và chỉ dẫn dòng khi xuất hiện quá áp.
Riêng phần tử bảo vệ N-PE của model này có Imax 150kA và Iimp 100kA, đáp ứng yêu cầu phân tán dòng xung lớn tại điểm trung tính – tiếp địa.
Ưu điểm của Thiết bị chống sét lan truyền 3 pha BP25VT/385-S/3PN100
Bảo vệ phối hợp Type 1+2
Thiết bị kết hợp khả năng chịu dòng xung sét dạng sóng 10/350µs và xung lan truyền dạng sóng 8/20µs, phù hợp sử dụng tại tủ điện đầu nguồn.
Khả năng xả xung lớn
Dòng xả cực đại Imax đạt:
- 100kA trên mỗi đường L-N
- 150kA tại N-PE
Khả năng xả lớn giúp thiết bị phù hợp với công trình có nguy cơ quá áp cao và yêu cầu bảo vệ mạnh tại tủ điện tổng.
Khả năng chịu dòng xung sét cao
Dòng xung sét Iimp đạt:
- 25kA trên mỗi đường L-N
- 100kA tại N-PE
Thông số này đặc biệt quan trọng khi lựa chọn SPD Type 1+2 cho công trình có hệ thống chống sét trực tiếp hoặc nằm trong khu vực có mật độ giông sét cao.
Cấu hình bảo vệ 3+1
Cấu hình L1-N, L2-N, L3-N và N-PE tạo các đường bảo vệ riêng giữa từng dây pha với trung tính và giữa trung tính với tiếp địa.
Cấu hình này phù hợp với các hệ thống điện ba pha yêu cầu phần tử bảo vệ N-PE độc lập.
Không có dòng rò
Theo datasheet, dòng rò Ipe của thiết bị bằng 0mA, hỗ trợ duy trì độ ổn định của hệ thống điện và hạn chế ảnh hưởng đến thiết bị giám sát cách điện.
Khả năng chịu ngắn mạch 50kArms
Chỉ số Isccr đạt 50kArms, phù hợp sử dụng tại nhiều hệ thống điện công nghiệp và thương mại có dòng ngắn mạch dự kiến lớn.
Module cắm rút
Thiết kế module cắm rút giúp quá trình kiểm tra và thay thế thuận tiện hơn, không cần tháo toàn bộ phần đế hoặc hệ thống dây đấu nối.
Chỉ thị trạng thái trực quan
Thiết bị có cửa sổ hiển thị trạng thái:
- Màu xanh: thiết bị đang hoạt động bình thường.
- Màu đỏ: module đã hỏng hoặc cần được kiểm tra, thay thế.
Kỹ thuật viên cần kiểm tra toàn bộ cửa sổ trạng thái trên các cực SPD trong quá trình bảo trì định kỳ.
Tích hợp cảnh báo từ xa
Phiên bản -S có tiếp điểm cảnh báo từ xa dạng Isolated Form C, cho phép kết nối với:
- PLC.
- Hệ thống BMS.
- Hệ thống SCADA.
- Tủ điều khiển trung tâm.
- Đèn báo hoặc còi cảnh báo.
- Hệ thống giám sát vận hành từ xa.
Ứng dụng thực tế Thiết bị chống sét lan truyền 3 pha BP25VT/385-S/3PN100
BP25VT/385-S/3PN100 phù hợp bảo vệ nguồn điện ba pha tại:
- Tủ điện tổng ba pha của nhà máy.
- Tủ điện phân phối chính của tòa nhà.
- Dây chuyền sản xuất công nghiệp.
- Trung tâm dữ liệu và phòng máy chủ.
- Hệ thống viễn thông.
- Trạm quan trắc môi trường.
- Hệ thống camera và an ninh.
- Tủ điện cấp nguồn cho PLC, SCADA và thiết bị tự động hóa.
- Tủ điện trung tâm thương mại, khách sạn và bệnh viện.
- Công trình có hệ thống chống sét trực tiếp.
- Hệ thống điện tại khu vực có mật độ giông sét cao.
- Công trình yêu cầu giám sát trạng thái SPD từ xa.
Các model điện áp khác nhận đặt hàng
Ngoài model BP25VT/385-S/3PN100, Tân Tiến nhận tư vấn và đặt hàng các phiên bản tương ứng với các mức điện áp khác trong dòng BP25VT 3PN100:
Điện áp Uc L-N | Model |
|---|---|
| 150V | BP25VT/150-S/3PN100 |
| 180V | BP25VT/180-S/3PN100 |
| 275V | BP25VT/275-S/3PN100 |
| 320V | BP25VT/320-S/3PN100 |
| 350V | BP25VT/350-S/3PN100 |
| 385V | BP25VT/385-S/3PN100 |
| 440V | BP25VT/440-S/3PN100 |
Ngoài ra, catalog Prosurge còn có phiên bản BP25VT/440-S/3PN100I, trong đó điện áp Uc tại N-PE là 255V; còn model BP25VT/440-S/3PN100 có Uc N-PE là 440V. Hai model này không nên thay thế cho nhau nếu chưa kiểm tra đúng sơ đồ điện và yêu cầu kỹ thuật của hệ thống.
Việc lựa chọn model cần căn cứ vào:
- Điện áp làm việc thực tế.
- Sơ đồ nối đất của hệ thống.
- Điện áp pha – trung tính và trung tính – đất.
- Khả năng xuất hiện quá điện áp tạm thời.
- Vị trí lắp đặt trong hệ thống điện.
- Cấp bảo vệ và mức chịu xung của thiết bị phía sau.
Lưu ý khi lắp đặt
- Lắp thiết bị tại tủ điện tổng hoặc vị trí đầu nguồn cần bảo vệ.
- Đấu nối đúng cấu hình L1-N, L2-N, L3-N và N-PE theo sơ đồ của nhà sản xuất.
- SPD phải được đấu song song với nguồn điện.
- Xác định đúng dây pha, dây trung tính và dây tiếp địa trước khi đấu nối.
- Dây nối từ nguồn đến SPD và từ SPD đến thanh tiếp địa cần ngắn, thẳng và hạn chế uốn vòng.
- Không bố trí dây đấu nối vòng qua nhau, tránh làm tăng điện cảm của đường dây.
- Các dây đấu nối ba pha nên được bố trí hợp lý và hạn chế chênh lệch không cần thiết về chiều dài.
- Sử dụng dây có tiết diện phù hợp với thiết kế và yêu cầu kỹ thuật.
- Cầu chì dự phòng tối đa theo datasheet là 315A gL/gG, chỉ cần bổ sung khi hệ thống chưa có thiết bị bảo vệ quá dòng phù hợp.
- Kiểm tra toàn bộ cửa sổ trạng thái SPD định kỳ.
- Khi cửa sổ chuyển sang màu đỏ, cần kiểm tra và thay module.
- Đấu tiếp điểm cảnh báo từ xa nếu công trình có PLC, BMS, SCADA hoặc trung tâm giám sát.
- Hệ thống tiếp địa cho SPD nguồn nên đạt điện trở không lớn hơn 4Ω theo yêu cầu giải pháp của Tân Tiến.
- Việc lựa chọn và lắp đặt SPD cần do kỹ sư hoặc đơn vị chuyên môn thực hiện.
