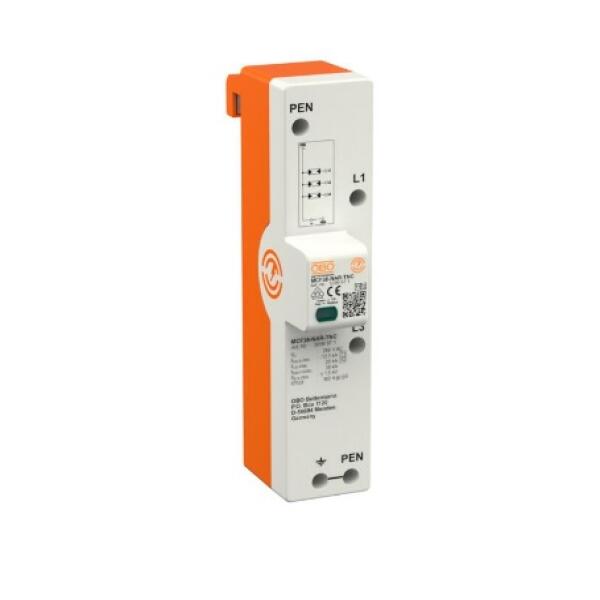

Thiết bị cắt sét MCF38-NAR-TNC
1. Giới thiệu
- MCF38-NAR-TNC là thiết bị chống sét lan truyền kết hợp Type 1+2 do OBO Bettermann – Đức sản xuất, chuyên dụng cho hệ thống điện TN-C.
- Sản phẩm được thiết kế để lắp trực tiếp trên thanh cái 40 mm (busbar) trong tủ điện, đặc biệt ở khu vực đầu vào (pre-meter area) theo chuẩn VDE-AR-N 4100. Với khả năng chịu dòng sét trực tiếp 38 kA (10/350µs) mỗi cực, tổng 114 kA, kết hợp chức năng bảo vệ lan truyền Type 2, thiết bị đảm bảo an toàn toàn diện cho hệ thống điện hạ thế.
2. Đặc điểm nổi bật
- Kết hợp Type 1+2 – Class I+II, chống sét trực tiếp và lan truyền.
- Thiết kế cho mạng TN-C, cấu hình 3 cực + PEN.
- Chịu dòng sét trực tiếp (Iimp) 38 kA/cực (10/350µs), tổng 114 kA.
- Dòng xả định mức (In) 20 kA (8/20µs), dòng cực đại (Imax) 50 kA (8/20µs).
- Cấp bảo vệ điện áp (Up) ≤ 1,5 kV, thời gian đáp ứng <100 ns.
- Lắp đặt trực tiếp trên busbar 40 mm, chắc chắn và tiện lợi.
- Có khả năng dập dòng theo tải (line follow current quenching) đến 50 kA.
- Phù hợp với cầu chì bảo vệ tối đa 160 A gL/gG.
- Hiển thị trạng thái bằng chỉ thị trực quan (visual display).
- Vỏ nhựa PA UL94-V0, cách điện, chống cháy tốt.
3. Thông số kỹ thuật - Thiết bị cắt sét MCF38-NAR-TNC
| Thông số | Giá trị |
| Mã hàng | 5096971 |
| Loại thiết bị | Type 1+2 – Class I+II – SPD AC |
| Mạng điện | TN-C |
| Điện áp định mức (Un) | 230 V AC |
| Điện áp làm việc liên tục (Uc) | 255 V AC |
| Dòng sét trực tiếp (Iimp – 10/350µs) | 38 kA/cực, tổng 114 kA |
| Dòng xả định mức (In – 8/20µs) | 20 kA |
| Dòng xả cực đại (Imax – 8/20µs) | 50 kA |
| Cấp bảo vệ điện áp (Up) | ≤ 1,5 kV |
| Thời gian đáp ứng | < 100 ns |
| Cấu hình | 3 cực + PEN |
| Kiểu lắp đặt | Busbar 40 mm |
| Kích thước | 226 × 50 × 109 mm |
| Nhiệt độ hoạt động | -40 °C … +80 °C |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | EN 61643-11, IEC 61643-1, VDE 0100-534 |
| Bảo hành | 48 tháng |
4. Ứng dụng
- Bảo vệ tủ điện tổng đầu vào (pre-meter area) trong hệ thống TN-C.
- Sử dụng trong tòa nhà, trung tâm thương mại, khu công nghiệp, dân dụng.
- Lắp đặt ở khu vực có nguy cơ sét trực tiếp và lan truyền.
- Các công trình yêu cầu chống sét phối hợp LPZ 0 → 2 theo IEC 62305.
5. Dịch vụ Tân Tiến
Tân Tiến phân phối chính hãng SPD OBO tại Việt Nam, cung cấp giải pháp trọn gói:
- Tư vấn thiết kế hệ thống chống sét lan truyền theo chuẩn IEC/TCVN.
- Đưa ra giải pháp chi phí tối ưu, hiệu quả lâu dài.
- Thi công lắp đặt SPD chuyên nghiệp, an toàn tuyệt đối.
- Bàn giao đầy đủ CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành 48 tháng, hỗ trợ kỹ thuật lâu dài.
