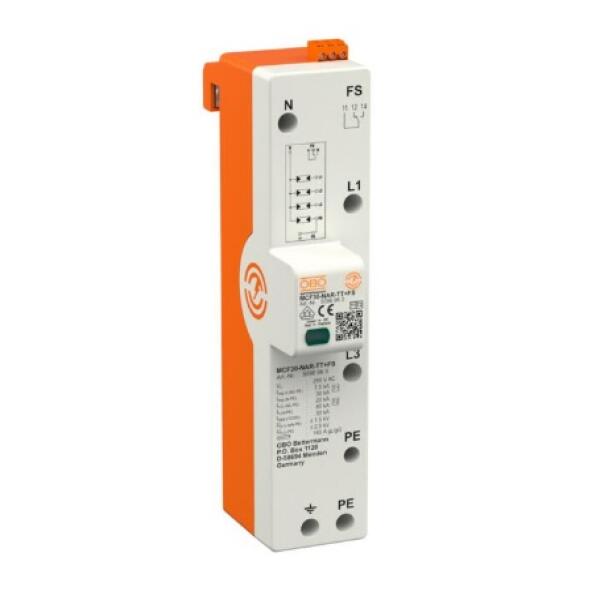

Thiết bị cắt sét MCF30-NAR-TT+FS
1. Giới thiệu
MCF30-NAR-TT+FS là thiết bị chống sét lan truyền kết hợp Type 1+2 do OBO Bettermann – Đức sản xuất, chuyên dụng cho hệ thống điện TT và TN-S.
Thiết bị được thiết kế để lắp trực tiếp trên thanh cái 40 mm (busbar) trong tủ điện, đặc biệt cho khu vực đầu vào (pre-meter area) theo chuẩn VDE-AR-N 4100. Với khả năng chịu dòng sét 30 kA (10/350µs) mỗi cực, tổng 90 kA, kết hợp bảo vệ lan truyền Type 2, sản phẩm giúp bảo vệ toàn diện hệ thống điện khỏi cả sét trực tiếp và lan truyền.
2. Đặc điểm nổi bật
- Kết hợp Type 1+2 – Class I+II, chống sét trực tiếp và lan truyền.
- Dùng cho mạng TN-S và TT, cấu hình 3+NPE.
- Chịu dòng sét trực tiếp (Iimp) 30 kA/cực (10/350µs), tổng 90 kA.
- Dòng xả định mức (In) 20 kA (8/20µs), dòng cực đại (Imax) 50 kA (8/20µs).
- Cấp bảo vệ điện áp (Up) ≤ 1,5 kV, thời gian đáp ứng <100 ns.
- Có tiếp điểm cảnh báo từ xa (RS – Remote Signalling).
- Hiển thị trạng thái trực quan (visual function display).
- Khả năng dập dòng theo tải (line follow current quenching) tới 50 kA.
- Phù hợp cầu chì bảo vệ đến 160 A gL/gG.
- Vỏ nhựa PA UL94-V0, chống cháy, bền cơ học, cách điện tốt.
3. Thông số kỹ thuật - Thiết bị cắt sét MCF30-NAR-TT+FS
| Thông số | Giá trị |
| Mã hàng | 5096963 |
| Loại thiết bị | Type 1+2 – Class I+II – SPD AC |
| Mạng điện | TN-S, TT |
| Điện áp định mức (Un) | 230 V AC |
| Điện áp làm việc liên tục (Uc) | 255 V AC |
| Dòng sét trực tiếp (Iimp – 10/350µs) | 30 kA/cực, tổng 90 kA |
| Dòng xả định mức (In – 8/20µs) | 20 kA |
| Dòng xả cực đại (Imax – 8/20µs) | 50 kA |
| Cấp bảo vệ điện áp (Up) | ≤ 1,5 kV |
| Thời gian đáp ứng | < 100 ns |
| Cấu hình | 3+NPE |
| Kiểu lắp đặt | Busbar 40 mm |
| Kích thước | 226 × 50 × 109 mm |
| Nhiệt độ hoạt động | -40 °C … +80 °C |
| Cấp bảo vệ | IP20 |
| Tiếp điểm RS | Có – dạng changeover |
| Tiêu chuẩn | EN 61643-11, IEC 61643-1, VDE 0100-534 |
| Bảo hành | 48 tháng |
4. Ứng dụng
- Bảo vệ tủ điện tổng đầu vào (pre-meter area) trong hệ thống điện TN-S và TT.
- Ứng dụng cho tòa nhà, trung tâm thương mại, khu dân cư, nhà máy.
- Lắp đặt ở khu vực có nguy cơ sét trực tiếp và lan truyền.
- Các công trình yêu cầu chống sét phối hợp LPZ 0 → 2 theo IEC 62305.
5. Dịch vụ Tân Tiến
Tân Tiến phân phối chính thức SPD OBO tại Việt Nam, cung cấp giải pháp trọn gói:
- Tư vấn thiết kế hệ thống chống sét lan truyền theo sơ đồ TN-S/TT.
- Giải pháp chi phí tối ưu, hiệu quả lâu dài cho từng loại công trình.
- Thi công lắp đặt SPD chuyên nghiệp, đạt chuẩn IEC/TCVN.
- Bàn giao đầy đủ CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành 48 tháng, hỗ trợ kỹ thuật lâu dài.
