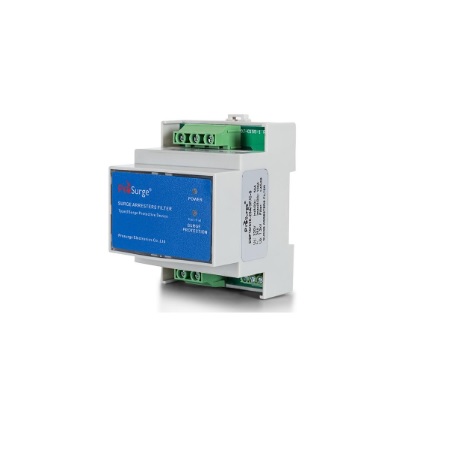

Thiết bị cắt lọc sét 1 pha 25A – DSF25/320-25A/3P/C-S là surge filter đấu nối nối tiếp (series) thuộc dòng Class II + III của Prosurge, dùng để bảo vệ các thiết bị điện tử nhạy cảm khỏi xung sét lan truyền và nhiễu điện áp cao tần trong hệ thống điện 1 pha.
Thiết bị được thiết kế theo cấu trúc đa tầng (multi-stage) kết hợp mạch cắt sét và bộ lọc LC, giúp vừa xả xung sét, vừa lọc nhiễu cao tần, đảm bảo nguồn điện ổn định cho các tải có công suất lớn hơn như tủ điều khiển, hệ thống camera, thiết bị mạng trung tâm và các hệ thống tự động hóa.
Theo cách ký hiệu của hãng trong catalog, “3P” là cấu hình cực bảo vệ (1P + N + PE), không phải hệ thống 3 pha.
Thông số kỹ thuật – Thiết bị cắt lọc sét 1 pha 25A – DSF25/320-25A/3P/C-S
- Loại thiết bị: Surge Filter – đấu nối nối tiếp (series)
- Cấp bảo vệ: Class II + III (Type 2 + 3)
- Cấu hình: 1P + N + PE (ký hiệu 3P theo catalog)
- Điện áp làm việc liên tục (Uc): 320 V
- Điện áp danh định (Un): 220–240 V
- Dòng tải định mức: 25 A
- Khả năng cắt sét: 25 kA (8/20µs)
- Dòng xả danh định (In): 10 kA (L-N), 3 kA (L/N-PE)
- Mức điện áp bảo vệ (Up): ≤ 1.2 kV
- Công nghệ bảo vệ: MOV + bảo vệ nhiệt + bộ lọc LC đa tầng
- Độ suy giảm nhiễu: > 45 dB @ 1 MHz
- Chức năng: Cắt sét lan truyền kết hợp lọc nhiễu cao tần
- Hiển thị trạng thái: LED (nguồn & trạng thái bảo vệ)
- Tiếp điểm cảnh báo từ xa: Có
- Lắp đặt: DIN rail 35 mm – rộng 4 module
- Tiêu chuẩn: IEC/EN 61643-11, UL1449 5th
- Bảo hành: 12 tháng

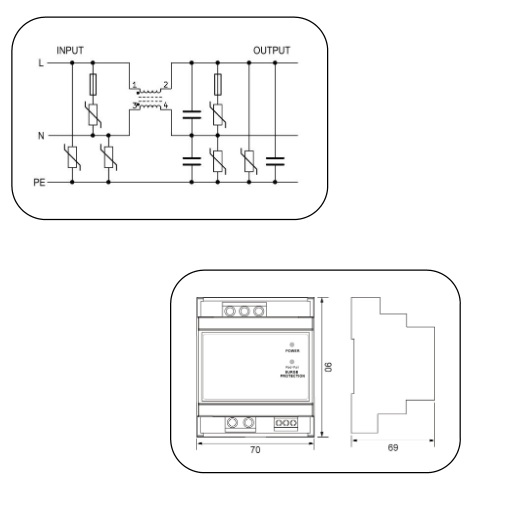

Cấu trúc bảo vệ và nguyên lý hoạt động
Thiết bị cắt lọc sét 1 pha 25A – DSF25/320-25A/3P/C-S hoạt động theo nguyên lý đa tầng kết hợp giữa cắt sét và lọc nhiễu, được thiết kế đấu nối nối tiếp (series) trên đường cấp nguồn.
Khi có xung sét lan truyền hoặc nhiễu do đóng cắt:
- Tầng MOV sơ cấp xả dòng xung sét lớn
- Mạch LC làm chậm dv/dt và di/dt
- Tầng bảo vệ thứ cấp giảm điện áp dư xuống mức an toàn
Nhờ đó, thiết bị không chỉ bảo vệ khỏi xung sét mà còn giảm nhiễu điện áp cao tần, giúp tăng tuổi thọ và độ ổn định của thiết bị điện tử.
Ưu điểm nổi bật
- Surge filter đa tầng Class II + III
- Dòng tải lớn 25A, phù hợp hệ thống công suất cao hơn
- Kết hợp cắt sét + lọc nhiễu cao tần
- Độ suy giảm nhiễu mạnh >45dB
- Bảo vệ cả common mode và differential mode
- Thiết kế gọn, dễ lắp trong tủ điện
- Có LED hiển thị + cảnh báo từ xa
Ứng dụng thực tế – Thiết bị cắt lọc sét 1 pha 25A – DSF25/320-25A/3P/C-S
- Nhánh cấp nguồn cho tủ điều khiển công suất lớn
- Hệ thống camera IP trung tâm, switch lớn
- Hệ thống mạng doanh nghiệp, server nhỏ
- PLC, biến tần nhỏ, thiết bị tự động hóa
- Các tải yêu cầu nguồn ổn định – ít nhiễu – độ tin cậy cao
Lưu ý khi lựa chọn và lắp đặt
- Thiết bị phải lắp đấu nối nối tiếp (series) trên đường cấp nguồn
- Chọn đúng dòng tải 25A theo thực tế sử dụng
- Bố trí dây dẫn gọn – ngắn – đúng kỹ thuật
- Nên lắp kết hợp với SPD tổng phía trước
- Hệ thống tiếp địa cần đảm bảo tiêu chuẩn
