Tụ chống sét là gì? Cấu tạo, nguyên lý và ứng dụng thực tế

Tụ chống sét là một linh kiện quan trọng trong hệ thống điện, đặc biệt trong thế giới hiện đại nơi các thiết bị điện tử ngày càng phổ biến và nhạy cảm với sự cố. Các hiện tượng như sét đánh hay xung điện áp đột biến có thể gây hư hỏng thiết bị, thiệt hại tài sản và tiềm ẩn nguy cơ mất an toàn. Chính trong những tình huống này, tụ chống sét phát huy vai trò bảo vệ thiết bị và ổn định hệ thống điện.

Bài viết này nhằm mục đích cung cấp cái nhìn toàn diện từ A đến Z về tụ chống sét, giúp bạn hiểu rõ khái niệm, nguyên lý hoạt động, phân loại, ứng dụng và cách lựa chọn thiết bị bảo vệ hiệu quả nhất cho hệ thống điện của mình.

Tụ chống sét là gì?

Tụ chống sét (thường được gọi là thiết bị bảo vệ quá áp hay Surge Protective Device - SPD sử dụng công nghệ điện dung, hoặc phổ biến hơn là Varistor - điện trở phi tuyến tính) không phải là một tụ điện thông thường dùng để tích trữ điện năng.

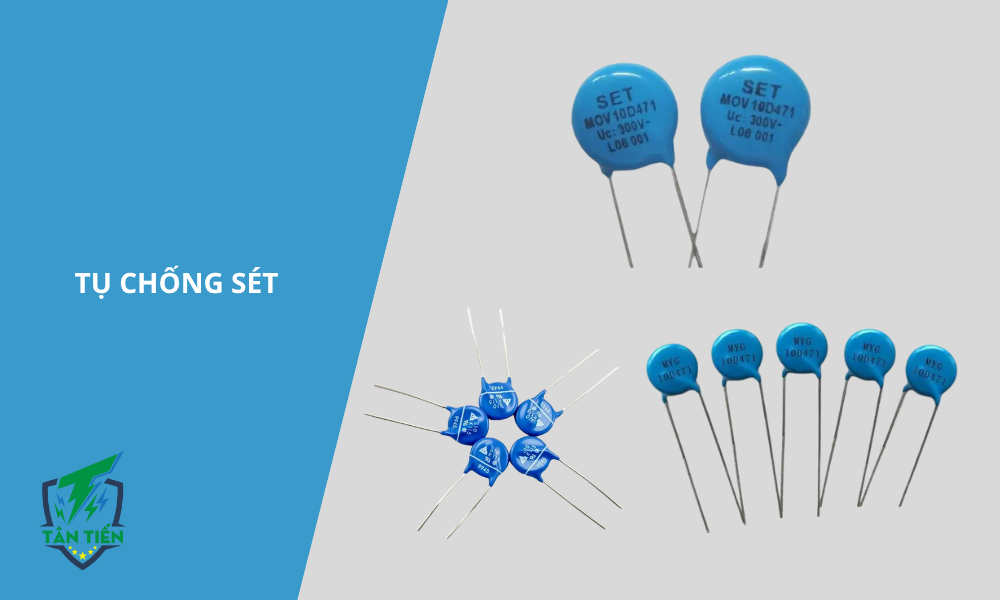

Tụ chống sét thường được ký hiệu là MOV, RV, VR hoặc RDV trên bo mạch, và có hình dạng gần giống tụ gốm cao áp, nhưng dễ phân biệt nhờ mã ký hiệu in rõ trên thân linh kiện.

Về bản chất, nó là một linh kiện điện tử được thiết kế đặc biệt để bảo vệ mạch điện và thiết bị khỏi các xung điện áp cao thoáng qua (sét lan truyền, quá độ đóng cắt mạch).

Chức năng chính của nó là đóng vai trò như một "van an toàn" cho dòng điện, giúp hấp thụ và chuyển hướng năng lượng dư thừa xuống hệ thống nối đất một cách an toàn, giữ cho điện áp tại đầu vào thiết bị luôn ở mức an toàn cho phép.

Nguyên lý hoạt động

Nguyên lý hoạt động của tụ chống sét dựa trên đặc tính thay đổi trở kháng (điện trở) một cách phi tuyến tính theo điện áp:

1. Ở điều kiện hoạt động bình thường: Khi điện áp trong mạch ở mức danh định (ví dụ 220V), tụ chống sét có trở kháng rất cao (gần như cách điện), cho phép dòng điện chính đi qua thiết bị mà không bị ảnh hưởng.
2. Khi có xung điện áp cao (sét đánh, sét lan truyền): Ngay lập tức, điện áp tăng vọt ngoài ngưỡng cho phép. Trở kháng của tụ chống sét giảm xuống cực nhanh (trong vài nano giây), biến nó thành một đường dẫn có điện trở thấp.
3. Chuyển hướng năng lượng: Năng lượng của xung điện áp cao được dẫn thoát xuống đất thông qua đường nối đất (grounding) thay vì đi vào và phá hủy thiết bị điện tử nhạy cảm.
4. Trở lại trạng thái bình thường: Khi xung điện áp đi qua, điện áp trở lại mức bình thường, trở kháng của tụ chống sét lại tăng vọt lên mức cao ban đầu, khôi phục trạng thái hoạt động bình thường của hệ thống.

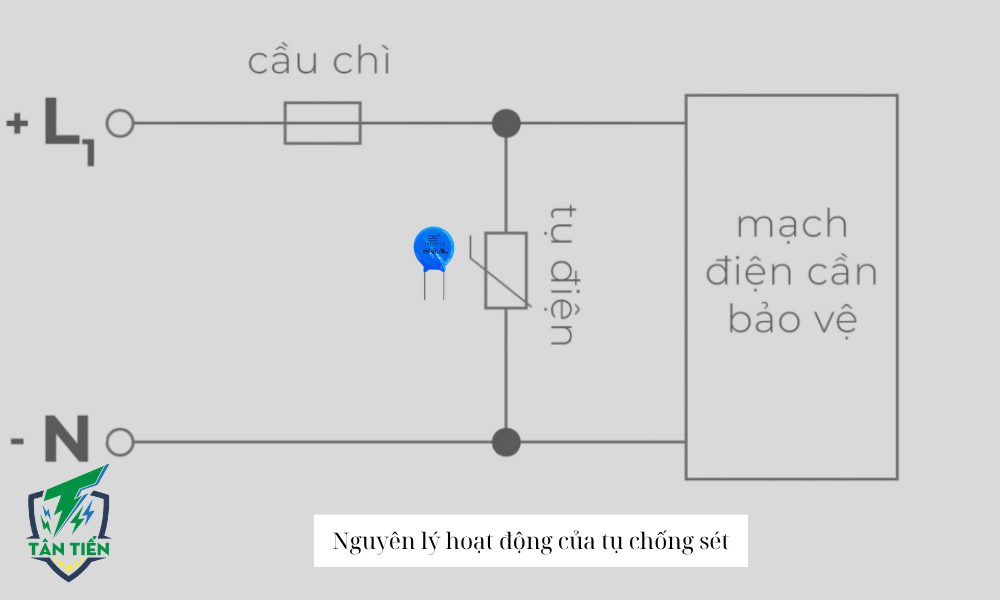

Trong một số mạch, tụ chống sét được mắc song song với tải qua cầu chì bảo vệ. Khi chịu một xung sét mạnh, cầu chì có thể đứt để ngắt mạch, sau đó cần thay cả cầu chì và tụ chống sét mới để đảm bảo an toàn.

Phân loại tụ chống sét

Tụ chống sét được phân loại dựa trên vật liệu cấu tạo và cấp độ bảo vệ:

• Theo vật liệu/Cấu tạo:
  • MOV (Metal Oxide Varistor): Loại phổ biến nhất hiện nay, hoạt động dựa trên oxit kim loại. Chúng có thời gian đáp ứng nhanh, giá thành hợp lý, thường dùng trong các bộ chống sét dân dụng và công nghiệp.
  • GDT (Gas Discharge Tube): Ống phóng điện khí, có khả năng chịu được dòng sét rất lớn nhưng thời gian đáp ứng chậm hơn MOV. Thường dùng ở các cấp bảo vệ đầu tiên (trước MOV).
  • SAD (Silicon Avalanche Diode): Diode bán dẫn, có thời gian đáp ứng cực nhanh (picoseconds), thường dùng để bảo vệ các mạch điện tử nhạy cảm tốc độ cao (viễn thông, bo mạch chủ).
• Theo ứng dụng/Cấp độ bảo vệ (Theo tiêu chuẩn IEC):
  • Type 1: Lắp đặt tại điểm vào dịch vụ chính (trước công tơ điện), chịu được dòng sét trực tiếp mạnh.
  • Type 2: Lắp đặt trong tủ phân phối điện, bảo vệ chống sét lan truyền thứ cấp.
  • Type 3: Lắp đặt gần thiết bị tiêu thụ cuối cùng (ổ cắm chống sét), bảo vệ tinh vi nhất.

Ứng dụng phổ biến

Tụ chống sét là thành phần không thể thiếu trong mọi hệ thống điện, từ quy mô nhỏ đến lớn:

• Trong công nghiệp: Bảo vệ các tủ điều khiển, hệ thống PLC, trạm biến áp, các dây chuyền sản xuất tự động có giá trị cao.
• Trong dân dụng: Tích hợp trong các ổ cắm điện chống sét, bộ lưu điện (UPS), bảo vệ TV, tủ lạnh, máy tính, hệ thống camera an ninh.
• Trong viễn thông & IT: Bảo vệ các switch mạng, router, server, hệ thống cáp đồng trục và đường truyền dữ liệu nhạy cảm.

Cách chọn mua và sử dụng

Việc lựa chọn đúng tụ chống sét là yếu tố then chốt để đảm bảo thiết bị điện được bảo vệ hiệu quả trước các xung điện áp nguy hiểm:

• Lưu ý khi chọn mua:
  • Điện áp hoạt động (Uc/MCOV): Phải cao hơn điện áp nguồn danh định của bạn (ví dụ: dùng cho 220V thì chọn loại có Uc > 250V).
  • Dòng xả sét tối đa (Imax): Khả năng chịu đựng xung điện lớn nhất mà thiết bị có thể xử lý an toàn.
  • Thời gian đáp ứng: Càng nhanh càng tốt (nano giây).

📌 Lưu ý: Với các hệ thống điện phức tạp hoặc yêu cầu bảo vệ cao, bạn nên tham vấn chuyên gia kỹ thuật hoặc đơn vị chuyên về chống sét để được tư vấn thiết kế chống sét phù hợp.

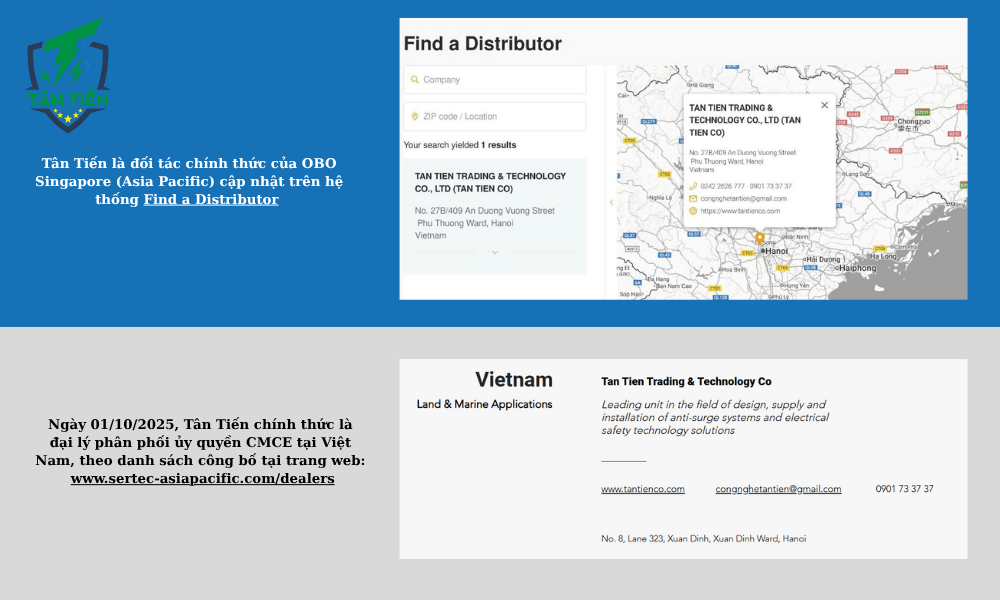

Tân Tiến hiện là đối tác đại diện chính thức tại Việt Nam của các thương hiệu chống sét hàng đầu quốc tế:

• Sertec CMCE (Paraguay / Asia Pacific) – công nghệ trung hòa sét tiên tiến được triển khai trên 50 nước trên thế giới, đã được xác thực trên hệ thống phân phối Find a Dealer toàn cầu.
• OBO Bettermann (Đức) – tập đoàn lớn về thiết bị chống sét & hệ thống tiếp địa, Tân Tiến được xác nhận chính thức trên hệ thống đại lý của OBO khu vực Châu Á – Thái Bình Dương.
• AT3W (Tây Ban Nha) – nhà sản xuất kim thu sét ESE & hệ thống cảnh báo sét ATSTORM®, Tân Tiến giữ vai trò đại diện thương mại tại Việt Nam.

Với vai trò đại diện chính thức, Tân Tiến cung cấp giải pháp – thiết bị – tư vấn kỹ thuật chuẩn hãng, hỗ trợ triển khai thực tế và đảm bảo toàn bộ sản phẩm đến tay khách hàng đều chính hãng, đúng tiêu chuẩn quốc tế và được hãng công nhận.

• Hướng dẫn lắp đặt cơ bản:
  • Thiết bị chống sét phải được lắp đặt song song với tải cần bảo vệ.
  • Quan trọng nhất: Phải có hệ thống nối đất (tiếp địa) chuẩn, điện trở đất thấp. Nếu không có tiếp địa, tụ chống sét không thể chuyển hướng dòng điện xuống đất và sẽ không hoạt động hiệu quả.
• Bảo trì và kiểm tra:
  • MOV và các linh kiện chống sét có tuổi thọ giới hạn. Mỗi khi chịu một xung sét mạnh, khả năng bảo vệ của chúng giảm dần.
  • Nhiều thiết bị chống sét hiện đại có đèn báo trạng thái (xanh: tốt, đỏ/tắt: hỏng). Nếu tụ chống sét (MOV) bị hỏng, nó cần được thay thế ngay lập tức để duy trì sự bảo vệ.

📌 Khuyến nghị: Việc lắp đặt chống sét nên do kỹ thuật viên có chuyên môn thực hiện, đặc biệt trong môi trường công nghiệp hoặc hệ thống điện phức tạp.

Tổng kết

Tụ chống sét là một khoản đầu tư nhỏ nhưng mang lại sự an tâm lớn. Nó là tuyến phòng thủ đầu tiên và quan trọng nhất giúp bảo vệ tài sản và thiết bị điện tử có giá trị của bạn khỏi sự tàn phá của sét và các xung điện áp đột biến.

Việc hiểu rõ nguyên lý và lựa chọn đúng thiết bị bảo vệ không chỉ giúp kéo dài tuổi thọ của thiết bị mà còn đảm bảo an toàn cho chính bạn và gia đình. Đừng chờ đến khi sự cố xảy ra, hãy trang bị giải pháp chống sét phù hợp ngay hôm nay - và tụ chống sét chính là một trong những lựa chọn thiết yếu để bảo vệ hệ thống điện của bạn một cách hiệu quả và bền vững.
