Cột thu lôi chống sét - lá chắn bảo vệ công trình trước sét
Sét là một hiện tượng thiên nhiên dữ dội và đầy nguy hiểm, có thể gây ra những thiệt hại nặng nề về người và tài sản. Việc trang bị một hệ thống chống sét, với thành phần trung tâm là cột thu lôi, không chỉ là biện pháp phòng ngừa mà còn là yêu cầu bắt buộc để đảm bảo an toàn cho mọi công trình hiện đại.
Bài viết này sẽ cung cấp cái nhìn toàn diện về cấu tạo, nguyên lý hoạt động và tầm quan trọng của hệ thống cột thu lôi chống sét.
Cột thu lôi chống sét là gì?
Cột thu lôi, cột thu sét hay cột chống sét là một thanh kim loại hoặc vật bằng kim loại được gắn trên đỉnh của một tòa nhà, điện ngoại quan bằng cách sử dụng một dây dẫn điện để giao tiếp với mặt đất hoặc "đất" thông qua một điện cực, thiết kế để bảo vệ tòa nhà trong trường hợp sét tấn công.
Sét sẽ đánh xuống mục tiêu là công trình xây dựng và sẽ đánh vào cột thu lôi rồi được truyền xuống mặt đất thông qua dây dẫn, thay vì đi qua tòa nhà, nơi nó có thể bắt đầu một đám cháy hoặc giật điện gây ra. Đây là một công cụ rất hữu ích với con người, có thể giúp chúng ta giảm thiểu nguy cơ từ sét.
(trích từ vi.wikipedia.org: https://vi.wikipedia.org/wiki/C%E1%BB%99t_thu_l%C3%B4i )
Như vậy, hiểu đơn giản: Cột thu lôi, hay chính xác hơn là kim thu sét trong một hệ thống chống sét toàn diện, là thiết bị được thiết kế để thu hút và dẫn dòng điện sét xuống mặt đất một cách an toàn.
Đây là phát minh vĩ đại của Benjamin Franklin từ thế kỷ 18 vẫn là nền tảng cho các công nghệ chống sét hiện nay.
Cấu tạo cơ bản
Một hệ thống cột thu lôi chống sét thông thường bao gồm ba phần chính:
- Kim thu sét (hoặc cột thu lôi): Là một thanh kim loại (thường làm bằng đồng hoặc sắt mạ đồng) có đầu nhọn, được lắp đặt ở vị trí cao nhất của công trình, nơi dễ bị sét đánh nhất.
- Dây dẫn thoát sét: Thường là dây cáp đồng hoặc nhôm có tiết diện lớn, nối từ kim thu sét xuống hệ thống tiếp địa.
- Hệ thống tiếp địa (nối đất): Bao gồm các cọc kim loại được đóng sâu xuống đất và kết nối với dây dẫn thoát sét, giúp tản dòng điện sét một cách an toàn vào lòng đất.

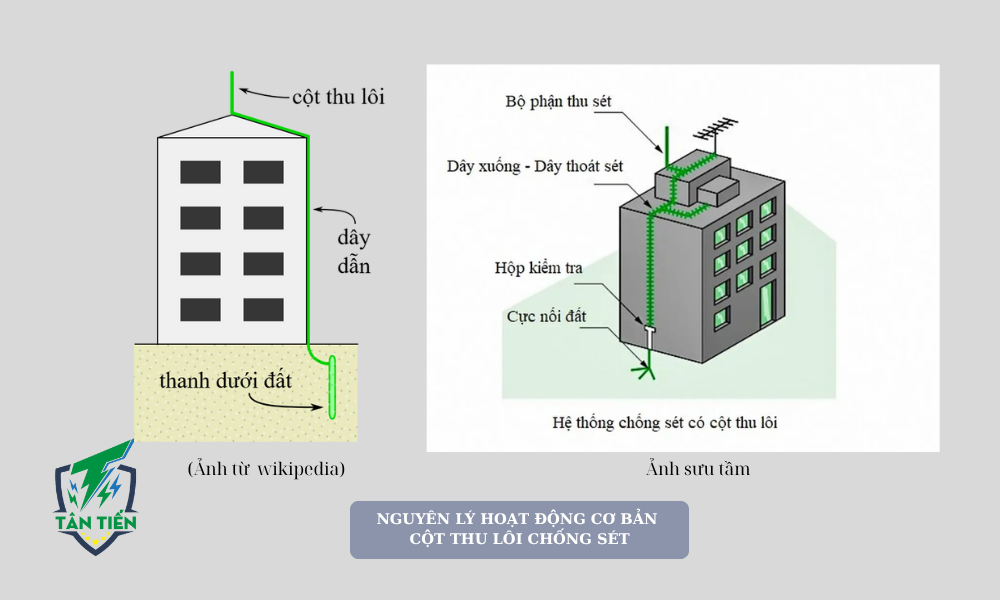

Nguyên lý hoạt động cơ bản
Cột thu lôi hoạt động dựa trên nguyên tắc tạo ra một "vùng bảo vệ" xung quanh nó:
- Thu hút tia sét: Khi có giông bão, các đám mây tích điện tạo ra sự chênh lệch điện thế lớn với mặt đất. Phần mũi nhọn của kim thu sét, do có điện trường mạnh nhất, sẽ thu hút tia sét đánh vào nó.
- Dẫn dòng điện xuống đất: Sau khi "bắt" được tia sét, cột thu lôi sẽ dẫn toàn bộ dòng điện có cường độ rất lớn này theo hệ thống dây dẫn thoát sét đi xuống mặt đất.
- Trung hòa điện tích: Dòng điện sét được tản vào hệ thống tiếp địa, trung hòa điện tích trong đất và làm giảm nguy cơ gây hư hại cho công trình và các thiết bị bên trong.
Hệ thống này giúp chuyển hướng đường đi của sét, ngăn không cho sét đánh trực tiếp vào các phần khác của công trình, bảo vệ an toàn cho tài sản và tính mạng con người.
Phân loại cột thu lôi chống sét
Có hai loại công nghệ chính được sử dụng phổ biến hiện nay:
| Tiêu chí | Cột thu lôi cổ điển (Franklin hay Thu sét thụ động) | Kim thu sét phóng điện sớm (E.S.E - Early Streamer Emission) |
|---|---|---|
| Đặc điểm cấu tạo | Thường là thanh kim loại nhọn (đồng hoặc thép mạ đồng) đơn giản. | Thiết bị hiện đại có cấu tạo phức tạp hơn, thường có bầu ion hóa. |
| Nguyên lý hoạt động | Hoạt động dựa trên khả năng dẫn điện và độ cao (thụ động). | Chủ động phát ra tia tiên đạo sớm hơn so với các vật thể khác (chủ động). |
| Bán kính bảo vệ | Hẹp, chỉ bảo vệ một khu vực nhỏ xung quanh kim thu sét. | Rất rộng, có thể lên tới hàng trăm mét. |
| Phạm vi sử dụng | Phù hợp cho các công trình nhỏ hoặc cần lắp đặt nhiều kim cho công trình lớn. | Phù hợp cho các công trình lớn, khu vực rộng cần bảo vệ hiệu quả cao. |
| Ưu điểm chính | Chi phí thấp, dễ lắp đặt. | Bán kính bảo vệ rộng, giảm số lượng kim cần lắp đặt. |
| Nhược điểm chính | Bán kính bảo vệ hẹp. | Chi phí cao hơn, yêu cầu bảo trì kỹ thuật cao hơn. |
| Phù hợp với công trình | Công trình nhỏ hoặc cần nhiều điểm thu sét | Công trình lớn, khu vực cần bảo vệ rộng |
Lợi ích và Ứng dụng thực tiễn
Cột thu lôi chống sét là một khoản đầu tư thiết yếu cho mọi loại hình công trình:
- Nhà ở dân dụng, biệt thự, chung cư.
- Tòa nhà văn phòng, cao ốc thương mại.
- Trường học, bệnh viện, khu công nghiệp.
- Trạm viễn thông, kho chứa vật liệu dễ cháy nổ, trạm xăng.
Lợi ích cốt lõi là sự an toàn tuyệt đối về tính mạng con người và bảo vệ toàn diện hệ thống điện, điện tử nhạy cảm bên trong công trình.
Để bảo vệ toàn diện, chỉ chống sét đánh trực tiếp là chưa đủ. Cần kết hợp thêm giải pháp chống sét lan truyền.
- Sét đánh trực tiếp: Gây cháy nổ, phá hủy kết cấu, thương vong.
- Sét lan truyền: Gây ra sóng quá áp (surge) cảm ứng trên đường dây điện, cáp mạng, điện thoại, phá hủy các thiết bị điện tử nhạy cảm (TV, máy tính, hệ thống camera, v.v.) bên trong công trình.
Giải pháp tích hợp: Lắp đặt thiết bị cắt sét lan truyền (Surge Protection Devices - SPDs) tại tủ điện chính và các điểm kết nối thiết bị.

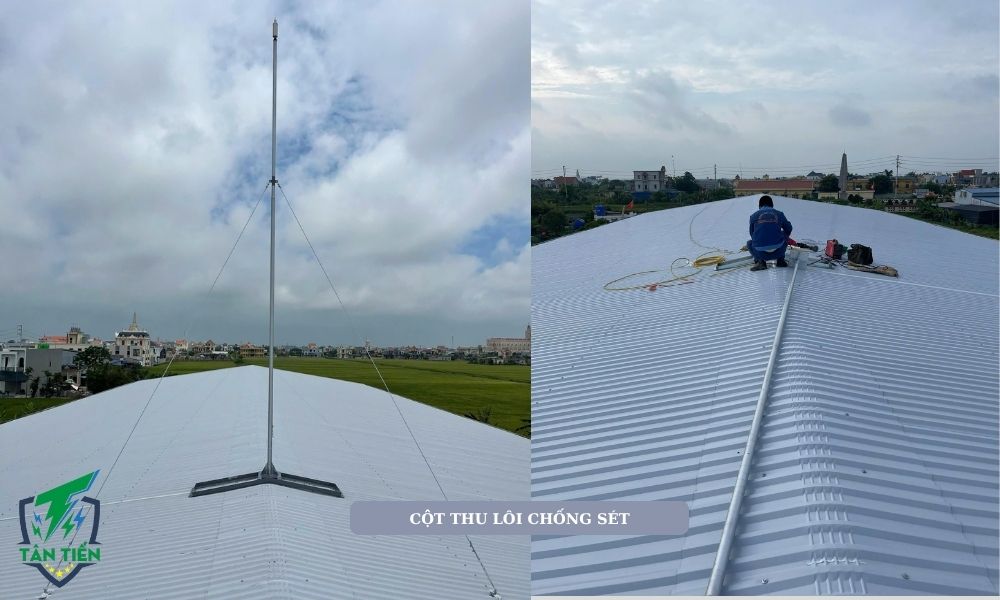

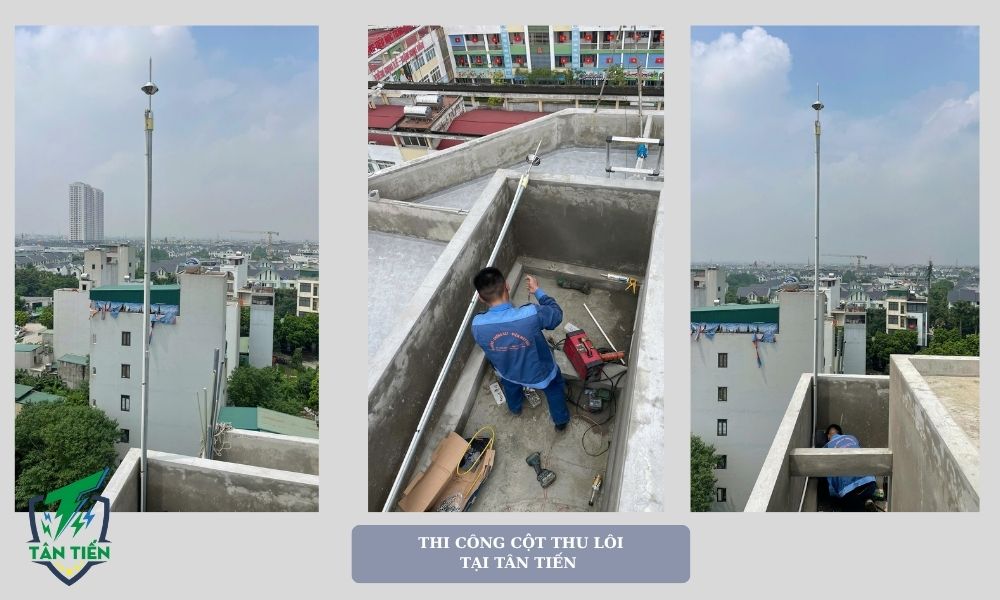

Tiêu chuẩn lắp đặt và Bảo trì cột thu lôi
Việc lắp đặt hệ thống chống sét phải tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt để đảm bảo hiệu quả. Tại Việt Nam, tiêu chuẩn TCVN 9385:2012 (dựa trên tiêu chuẩn quốc tế IEC 62305) là tài liệu tham khảo chính.
Quy trình cơ bản bao gồm:
- Khảo sát và Tính toán: Xác định mức độ rủi ro sét đánh và tính toán bán kính bảo vệ cần thiết.
- Lắp đặt Kim thu sét và Dây dẫn: Đảm bảo đường dẫn sét là ngắn nhất và không đi qua các khu vực nguy hiểm.
- Thi công Hệ thống Tiếp địa: Khoan giếng hoặc đào rãnh để chôn cọc tiếp địa, đạt điện trở tiêu chuẩn (thường dưới 10 Ohm).
- Kiểm tra và Đo đạc: Sử dụng thiết bị đo chuyên dụng để kiểm tra điện trở tiếp địa sau khi lắp đặt.
Để đạt hiệu quả phòng sét tối ưu, việc lựa chọn đơn vị thi công chống sét chuyên nghiệp là yếu tố then chốt.
Tân Tiến hiện là đối tác đại diện chính thức tại Việt Nam của các thương hiệu chống sét hàng đầu quốc tế:
- Sertec CMCE (Paraguay / Asia Pacific) – công nghệ trung hòa sét tiên tiến được triển khai trên 50 nước trên thế giới, đã được xác thực trên hệ thống phân phối Find a Dealer toàn cầu.
- OBO Bettermann (Đức) – tập đoàn lớn về thiết bị chống sét & hệ thống tiếp địa, Tân Tiến được xác nhận chính thức trên hệ thống đại lý của OBO khu vực Châu Á – Thái Bình Dương.
- AT3W (Tây Ban Nha) – nhà sản xuất kim thu sét ESE & hệ thống cảnh báo sét ATSTORM®, Tân Tiến giữ vai trò đại diện thương mại tại Việt Nam.
Với vai trò đại diện chính thức, Tân Tiến cung cấp giải pháp – thiết bị – tư vấn kỹ thuật chuẩn hãng, hỗ trợ triển khai thực tế và đảm bảo toàn bộ sản phẩm đến tay khách hàng đều chính hãng, đúng tiêu chuẩn quốc tế và được hãng công nhận.
Bảo trì định kỳ:
Hệ thống chống sét cần được kiểm tra, bảo dưỡng ít nhất mỗi năm một lần, đặc biệt là trước mùa mưa bão. Việc này giúp phát hiện sớm các hư hỏng, lỏng lẻo mối nối, hoặc tình trạng ăn mòn cọc tiếp địa, đảm bảo hệ thống luôn sẵn sàng hoạt động khi có sét.
Kết luận
Cột thu lôi chống sét không phải là một thiết bị xa xỉ mà là một phần không thể thiếu của hạ tầng an toàn cho bất kỳ công trình nào. Hiểu rõ cấu tạo, nguyên lý và tuân thủ các tiêu chuẩn lắp đặt sẽ giúp bạn bảo vệ tối đa tài sản và sự an toàn của những người thân yêu. Đừng chờ đợi thiên tai xảy ra, hãy chủ động phòng ngừa ngay từ hôm nay bằng cách đầu tư một hệ thống chống sét đạt chuẩn như cột thu lôi chống sét.
