Chống sét lan truyền Schneider là giải pháp thông minh và an toàn trong thế giới hiện đại phụ thuộc nhiều vào điện tử. Các xung điện áp đột biến có thể len lỏi vào hệ thống điện qua đường dây tải điện và phá hủy thiết bị đắt tiền chỉ trong tích tắc.

Bài viết dưới đây sẽ giới thiệu chi tiết các dòng SPD Schneider, cách lựa chọn thiết bị phù hợp và hướng dẫn triển khai giải pháp chống sét lan truyền SPD một cách tối ưu nhất.

Nhu cầu chống sét lan truyền SPD

Sét lan truyền là sự tăng áp đột ngột trong hệ thống điện, thường xuất phát từ:

Sét đánh trực tiếp hoặc gián tiếp
Đóng cắt thiết bị công suất lớn
Dao động lưới điện
Sự cố điện cao thế
Máy biến áp hoạt động không ổn định

Các xung này có thể gây thiệt hại lớn, bao gồm:

Hỏng bo mạch thiết bị điện tử
Sập hệ thống camera, server, WiFi
Ngưng trệ dây chuyền sản xuất
Mất dữ liệu quan trọng
Gián đoạn kinh doanh và tốn kém chi phí sửa chữa

Do vậy, lắp đặt chống sét lan truyền sẽ giảm thiểu tối đa các rủi ro.

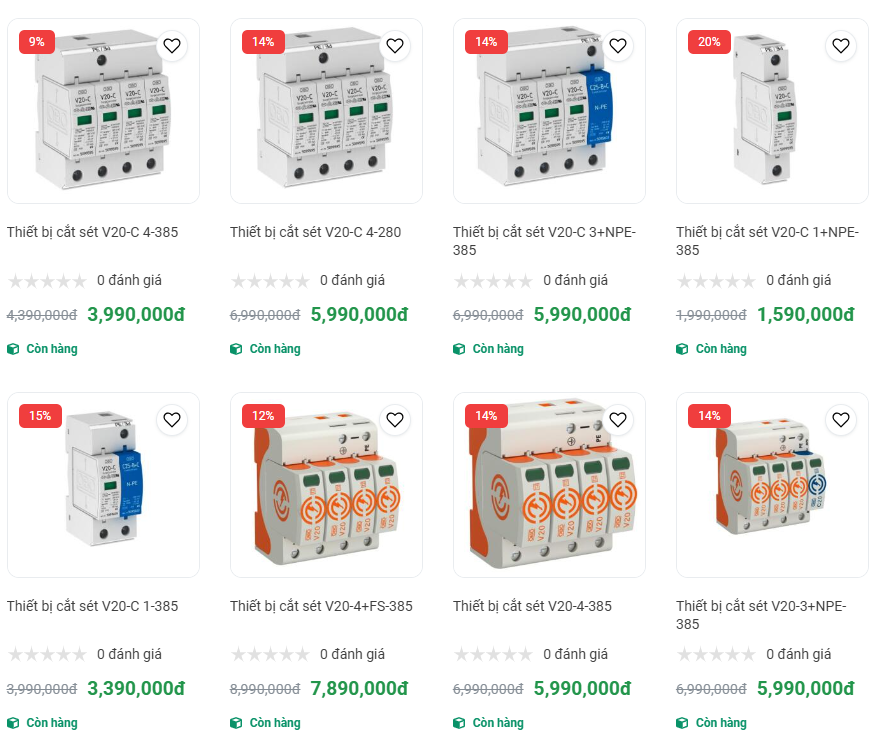

Một số sản phẩm chống sét lan truyền được Tân Tiến cung cấp => tham khảo thêm các mẫu tại: Thiết bị chống sét lan truyền

Tân Tiến hiện là đối tác đại diện chính thức tại Việt Nam của các thương hiệu chống sét hàng đầu quốc tế:
Sertec CMCE (Paraguay / Asia Pacific) – công nghệ trung hòa sét tiên tiến được triển khai trên 50 nước trên thế giới, đã được xác thực trên hệ thống phân phối Find a Dealer toàn cầu.
OBO Bettermann (Đức) – tập đoàn lớn về thiết bị chống sét & hệ thống tiếp địa, Tân Tiến được xác nhận chính thức trên hệ thống đại lý của OBO khu vực Châu Á – Thái Bình Dương.
AT3W (Tây Ban Nha) – nhà sản xuất kim thu sét ESE & hệ thống cảnh báo sét ATSTORM®, Tân Tiến giữ vai trò đại diện thương mại tại Việt Nam.
Với vai trò đại diện chính thức, Tân Tiến cung cấp giải pháp – thiết bị – tư vấn kỹ thuật chuẩn hãng, hỗ trợ triển khai thực tế và đảm bảo toàn bộ sản phẩm đến tay khách hàng đều chính hãng, đúng tiêu chuẩn quốc tế và được hãng công nhận.

Phân loại và lựa chọn thiết bị chống sét lan truyền Schneider

Schneider Electric phân chia sản phẩm SPD thành các dòng và Type khác nhau để phù hợp với từng nhu cầu và vị trí lắp đặt cụ thể.

1. Dòng sản phẩm dân dụng Easy9 SPD

Đặc điểm nổi bật:

Thiết kế nhỏ gọn, phù hợp với tủ điện dân dụng tiêu chuẩn
Giá thành hợp lý nhưng vẫn đảm bảo tiêu chuẩn bảo vệ nghiêm ngặt
Độ bền cao, dễ lắp đặt
Dễ kiểm tra trạng thái hoạt động qua cửa sổ màu

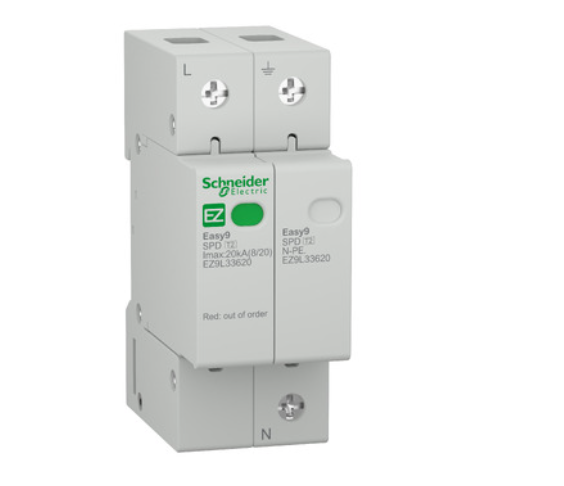

chong-set-lan-truyen-schneider — Easy9 SPD

Ứng dụng:

Nhà ở
Chung cư
Văn phòng nhỏ
Cửa hàng bán lẻ
Homestay, khách sạn mini

Dòng Easy9 SPD là lựa chọn hoàn hảo cho các hộ gia đình mong muốn trang bị giải pháp chống sét lan truyền Schneider với chi phí tối ưu nhưng vẫn đảm bảo an toàn tuyệt đối cho mọi thiết bị điện tử trong nhà.

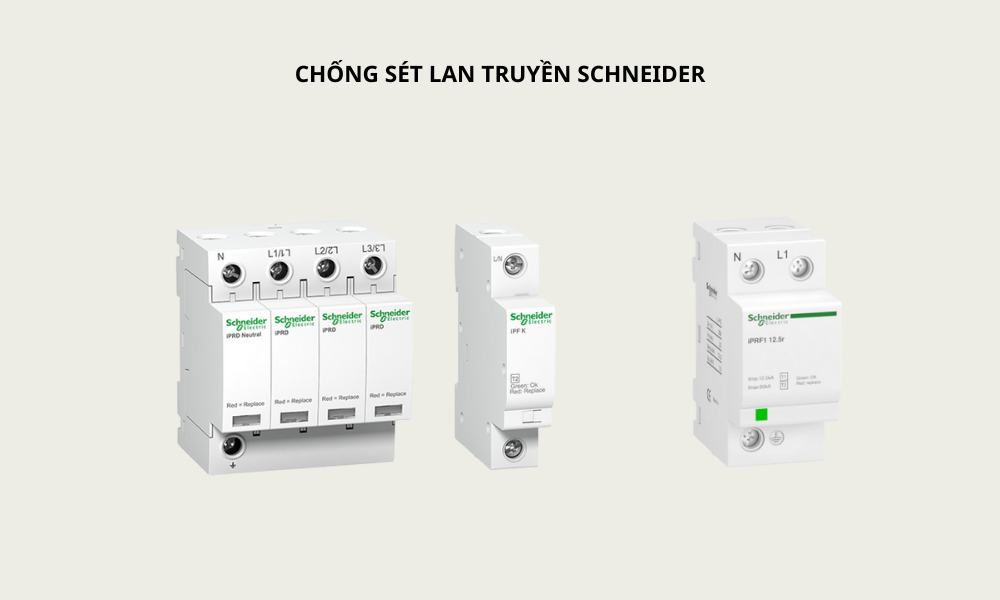

2. Dòng sản phẩm công nghiệp, thương mại Acti 9 iPRD

Đây là dòng sản phẩm cao cấp nhất của Schneider Electric, chuyên dùng trong môi trường yêu cầu độ tin cậy cực cao.

Ưu điểm vượt trội:

Công nghệ module cắm rút thông minh, thay “ruột” SPD cực kỳ nhanh khi bị sét đánh
Khả năng chịu dòng sét mạnh mẽ hơn nhiều so với dòng dân dụng
Đồng bộ 100% với hệ sinh thái Acti 9 (CB, RCCB, MCB…)
Tiêu chuẩn châu Âu IEC/EN 61643-11
Hoạt động ổn định trong môi trường công nghiệp

Ứng dụng điển hình:

Tòa nhà văn phòng
Nhà máy sản xuất
Trung tâm dữ liệu – data center
Trạm BTS viễn thông
Nhà xưởng có nhiều biến tần, motor công suất lớn
Khách sạn – bệnh viện – trung tâm thương mại

Đối với những nơi có lượng thiết bị khi hư hỏng sẽ gây ảnh hưởng lớn đến hoạt động, dòng Acti 9 iPRD là lựa chọn SPD Schneider đáng tin cậy nhất.

3. Phân loại theo Type bảo vệ (Lựa chọn theo vị trí lắp đặt)

Lựa chọn đúng Type giúp tối ưu hiệu quả bảo vệ theo từng khu vực:

Loại SPD	Vị trí lắp đặt	Mục đích bảo vệ	Dạng xung thử nghiệm	Dòng sản phẩm tiêu biểu
Type 1	Tủ điện tổng (MSB), gần điểm cấp điện chính, nơi có hệ thống cột thu lôi.	Bảo vệ chống sét đánh trực tiếp hoặc gần trực tiếp, chịu được dòng xung lớn.	Xung dòng sét trực tiếp (10/350 µs).	Acti9 iPRF1 (Type 1+2).
Type 2	Tủ phân phối nhánh (DB), phù hợp cho hầu hết các công trình dân dụng và công nghiệp.	Bảo vệ chống sét lan truyền gián tiếp từ lưới điện, giảm điện áp dư từ Type 1.	Xung điện áp/dòng điện cảm ứng (8/20 µs).	Acti9 iPRD, Easy9 EZ9L3 (Type 2).
Type 3	Gần thiết bị nhạy cảm (sau ổ cắm hoặc trong thiết bị).	Bảo vệ tinh, chống các xung điện áp nhỏ còn sót lại sau Type 1 và Type 2.	Xung kết hợp điện áp/dòng điện nhỏ.	Thường tích hợp trong ổ cắm hoặc thiết bị bảo vệ riêng lẻ.

Hướng dẫn lắp đặt và tích hợp giải pháp Schneider

Lắp đặt SPD Schneider cần tuân thủ nguyên tắc kỹ thuật để đảm bảo hiệu quả tối đa.

1. Vị trí lắp đặt

SPD Schneider thường được lắp tại:

Tủ điện tổng của công trình
Tủ phân phối tầng
Tủ điện máy móc sản xuất
Hộp kỹ thuật của hệ thống viễn thông – camera
Ổ cắm thiết bị điện tử quan trọng (Type 3)

Nguyên tắc vàng: lắp càng gần nguồn cần bảo vệ, hiệu quả càng cao.

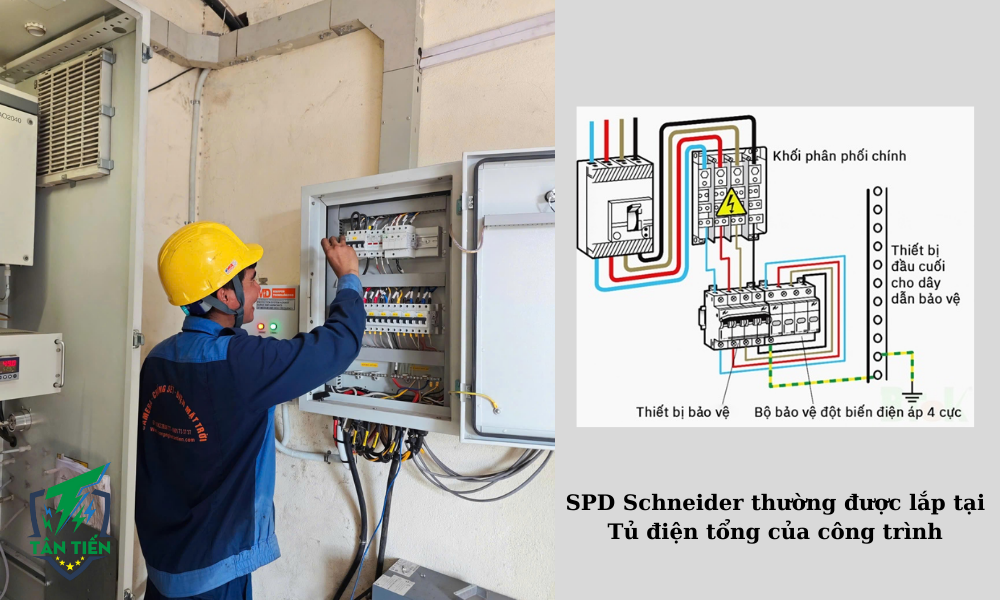

Các thiết bị chống sét lan truyền thường được đặt tại Tủ điện tổng của công trình

2. Quy trình lắp đặt chuẩn

An toàn là ưu tiên số 1: Luôn ngắt nguồn điện hoàn toàn trước khi thao tác.
Đấu nối song song: SPD Schneider thường được đấu nối song song với đường dây điện (Pha - Trung tính - Đất hoặc 3 Pha - Trung tính - Đất).
Yêu cầu hệ thống tiếp địa chuẩn (< 10 Ohm): Đây là yếu tố sống còn. Dòng điện sét phải có đường thoát an toàn xuống đất. Đảm bảo dây tiếp địa từ SPD đến cọc tiếp địa ngắn nhất và chắc chắn nhất.

3. Tính năng tích hợp

Ưu điểm khi sử dụng hệ sinh thái Schneider là khả năng tích hợp đồng bộ. SPD dòng Acti 9 iPRD tương thích hoàn hảo về kích thước, thiết kế và tính năng với các dòng aptomat, CB khác của Schneider, tạo nên một hệ thống tủ điện gọn gàng, an toàn và chuyên nghiệp. Bảo trì và giám sát hiệu quả hệ thống

Thiết bị SPD là thiết bị tiêu hao, nó sẽ "hy sinh" để bảo vệ hệ thống khi có sét đánh. Do đó, việc giám sát trạng thái rất quan trọng.

Tính năng báo trạng thái: Các thiết bị Schneider thường có cửa sổ hiển thị trực quan:
- Màu Xanh lá cây (hoặc OK): Thiết bị hoạt động tốt.
- Màu Đỏ (hoặc Fail/Replace): Module đã bị hư hỏng và cần được thay thế ngay lập tức.
Hướng dẫn kiểm tra và thay thế module đơn giản: Khi báo lỗi, bạn chỉ cần rút module cũ ra và cắm module mới vào (đối với dòng Acti 9 iPRD), rất nhanh chóng và an toàn.

Bảo trì và giám sát hiệu quả hệ thống

SPD là thiết bị “hy sinh” để bảo vệ thiết bị khác. Vì thế việc kiểm tra định kỳ là cực kỳ quan trọng.

1. Tính năng báo trạng thái trực quan

SPD Schneider thường dùng cửa sổ màu:

Xanh lá cây / OK → thiết bị hoạt động bình thường
Đỏ / Fail / Replace → module đã hỏng và cần thay thế ngay

Nhờ thiết kế rõ ràng, người dùng dễ dàng kiểm tra bằng mắt mà không cần dụng cụ chuyên dụng.

2. Hướng dẫn thay thế nhanh chóng

Với dòng Acti 9 iPRD, việc thay module chỉ cần:

Rút module cũ
Cắm module mới
Không cần tháo toàn bộ thiết bị
Không phải đấu lại dây

Thời gian thay thế chỉ mất chưa đến 1 phút, đảm bảo hệ thống vận hành liên tục.

Kết luận

Giải pháp chống sét lan truyền Schneider Electric mang lại sự an toàn, độ tin cậy cao và tuân thủ các tiêu chuẩn kỹ thuật khắt khe nhất. Bằng việc lựa chọn đúng dòng sản phẩm (Easy9 cho dân dụng, Acti 9 cho công nghiệp) và lắp đặt chuẩn kỹ thuật, bạn đã bảo vệ hiệu quả tài sản và sự an toàn cho mọi người trước những nguy cơ khó lường của sét lan truyền.

Việc lựa chọn đúng dòng sản phẩm, đúng Type bảo vệ và lắp đặt theo chuẩn kỹ thuật sẽ giúp:
