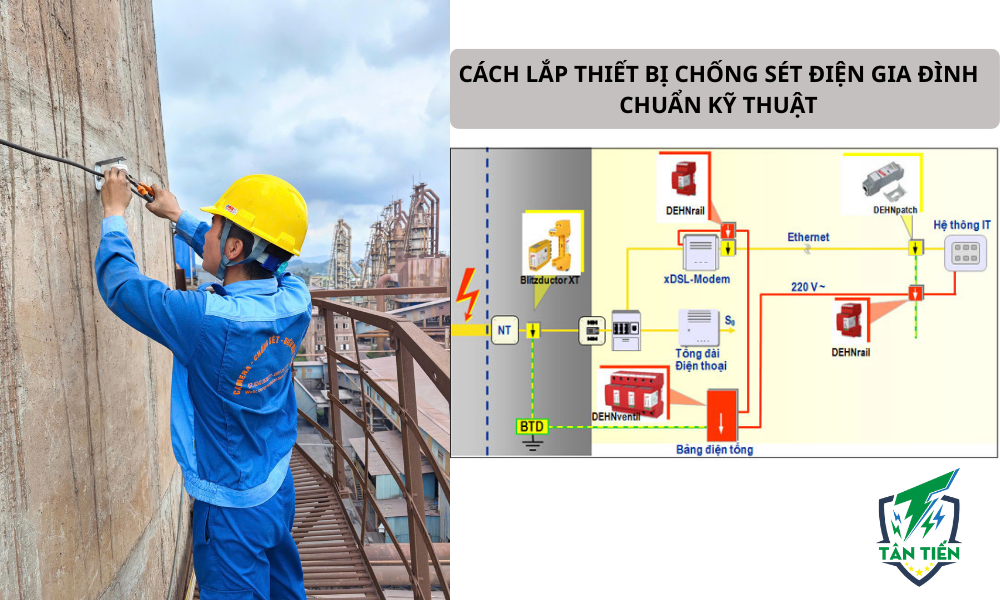

Cách lắp thiết bị chống sét điện gia đình chuẩn kỹ thuật
Sét là mối nguy hiểm thường trực trong mùa mưa bão, có thể phá hủy thiết bị điện, gây cháy nổ và thậm chí đe dọa tính mạng. Việc lắp đặt thiết bị chống sét điện gia đình là giải pháp bảo vệ chủ động và cần thiết đối với mọi ngôi nhà hiện đại, đặc biệt trong bối cảnh nhà ở ngày càng sử dụng nhiều thiết bị điện tử giá trị cao.
Bài viết này sẽ mang đến cho bạn hướng dẫn chi tiết, chuẩn kỹ thuật giúp tự tin lựa chọn và giám sát việc thi công hệ thống chống sét hiệu quả nhất.
Tầm quan trọng của thiết bị chống sét điện tại gia đình
Thiết bị chống sét điện gia đình bao gồm tập hợp các giải pháp công nghệ nhằm bảo vệ ngôi nhà khỏi hai loại tác động chính của sét:
- Sét đánh trực tiếp: Khi tia sét đánh thẳng vào kết cấu nhà, dễ gây phá hủy mái, tường, cháy nổ và nguy hiểm trực tiếp đến cư dân.
- Sét lan truyền: Là xung điện áp đột biến theo đường dây điện, dây internet, cáp viễn thông vào trong nhà – gây hư hỏng thiết bị như TV, tủ lạnh, modem, PC…
Lắp đặt đúng chuẩn thiết bị chống sét điện gia đình giúp:
- Bảo vệ con người và tài sản
- Tránh hư hỏng thiết bị đắt tiền
- Đảm bảo an toàn điện theo tiêu chuẩn kỹ thuật
- Hoạt động ổn định quanh năm, đặc biệt mùa giông bão
Hướng dẫn lựa chọn thiết bị chống sét phù hợp
Việc lựa chọn thiết bị phải phù hợp với quy mô và nhu cầu bảo vệ của từng gia đình.
1. Lựa chọn hệ thống chống sét trực tiếp (Bảo vệ bên ngoài)
Hệ thống này bảo vệ cấu trúc vật lý của ngôi nhà.
- Xác định nhu cầu: Nếu nhà bạn là nhà cao nhất khu vực, hoặc nằm ở vùng trống trải, việc lắp đặt kim thu sét là rất cần thiết.
- Chọn loại kim thu sét:
- Kim cổ điển (Franklin): Phù hợp với nhà cấp 4, diện tích nhỏ, chi phí thấp. Cần tính toán vùng bảo vệ kỹ lưỡng.
- Kim ESE (Phóng điện sớm): Phù hợp với nhà biệt thự, nhà phố có diện tích rộng hơn, cần tính thẩm mỹ cao (ví dụ: Liva, Ingesco). Bán kính bảo vệ rộng, giảm số lượng kim cần lắp.

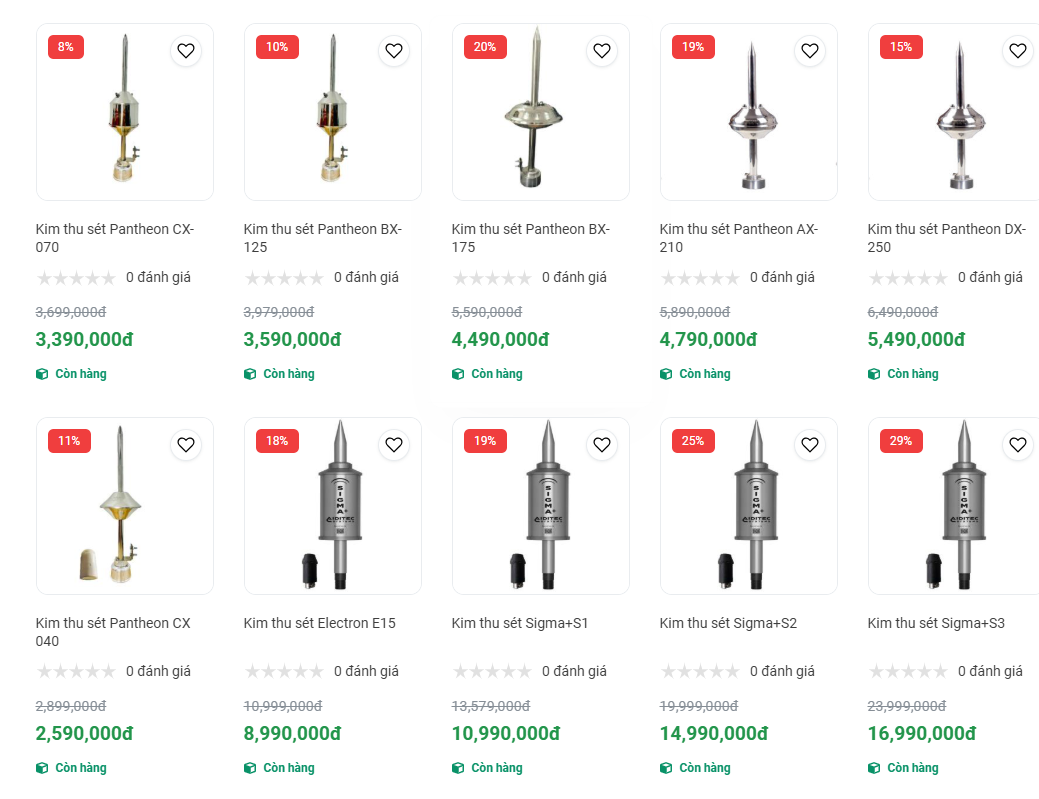

Tân Tiến hiện là đối tác đại diện chính thức tại Việt Nam của các thương hiệu chống sét hàng đầu quốc tế:
- Sertec CMCE (Paraguay / Asia Pacific) – công nghệ trung hòa sét tiên tiến được triển khai trên 50 nước trên thế giới, đã được xác thực trên hệ thống phân phối Find a Dealer toàn cầu.
- OBO Bettermann (Đức) – tập đoàn lớn về thiết bị chống sét & hệ thống tiếp địa, Tân Tiến được xác nhận chính thức trên hệ thống đại lý của OBO khu vực Châu Á – Thái Bình Dương.
- AT3W (Tây Ban Nha) – nhà sản xuất kim thu sét ESE & hệ thống cảnh báo sét ATSTORM®, Tân Tiến giữ vai trò đại diện thương mại tại Việt Nam.
Với vai trò đại diện chính thức, Tân Tiến cung cấp giải pháp – thiết bị – tư vấn kỹ thuật chuẩn hãng, hỗ trợ triển khai thực tế và đảm bảo toàn bộ sản phẩm đến tay khách hàng đều chính hãng, đúng tiêu chuẩn quốc tế và được hãng công nhận.
2. Lựa chọn thiết bị chống sét lan truyền (Bảo vệ bên trong)
Đây là "lá chắn" bảo vệ các thiết bị điện tử nhạy cảm bên trong nhà.
- Chọn SPD Type 2 lắp tại tủ điện chính: Đây là thiết bị bắt buộc phải có. Nó được lắp ngay sau Aptomat tổng, có nhiệm vụ cắt các xung điện áp lớn đi vào nhà. Đảm bảo chọn loại có điện áp 220V/380V phù hợp và dòng cắt sét (Imax) từ 20kA đến 40kA.
- Chọn SPD Type 3 (Ổ cắm chống sét) cho thiết bị nhạy cảm: Bổ sung bảo vệ tại các điểm cuối. Sử dụng các loại ổ cắm có tích hợp chống sét cho máy tính, dàn âm thanh, TV, tủ lạnh.
Hướng dẫn lắp đặt chuẩn kỹ thuật thiết bị chống sét điện gia đình
Quá trình lắp đặt quyết định 90% hiệu quả của hệ thống chống sét.
Hệ thống chống sét hoàn chỉnh gồm hai phần chính: Bảo vệ bên ngoài (chống sét đánh thẳng) và Bảo vệ bên trong (chống sét lan truyền).
Lắp đặt hệ thống chống sét đánh thẳng (Bên ngoài)
Mục đích là chặn dòng sét trước khi nó đi vào cấu trúc nhà và dẫn năng lượng đó xuống đất an toàn.

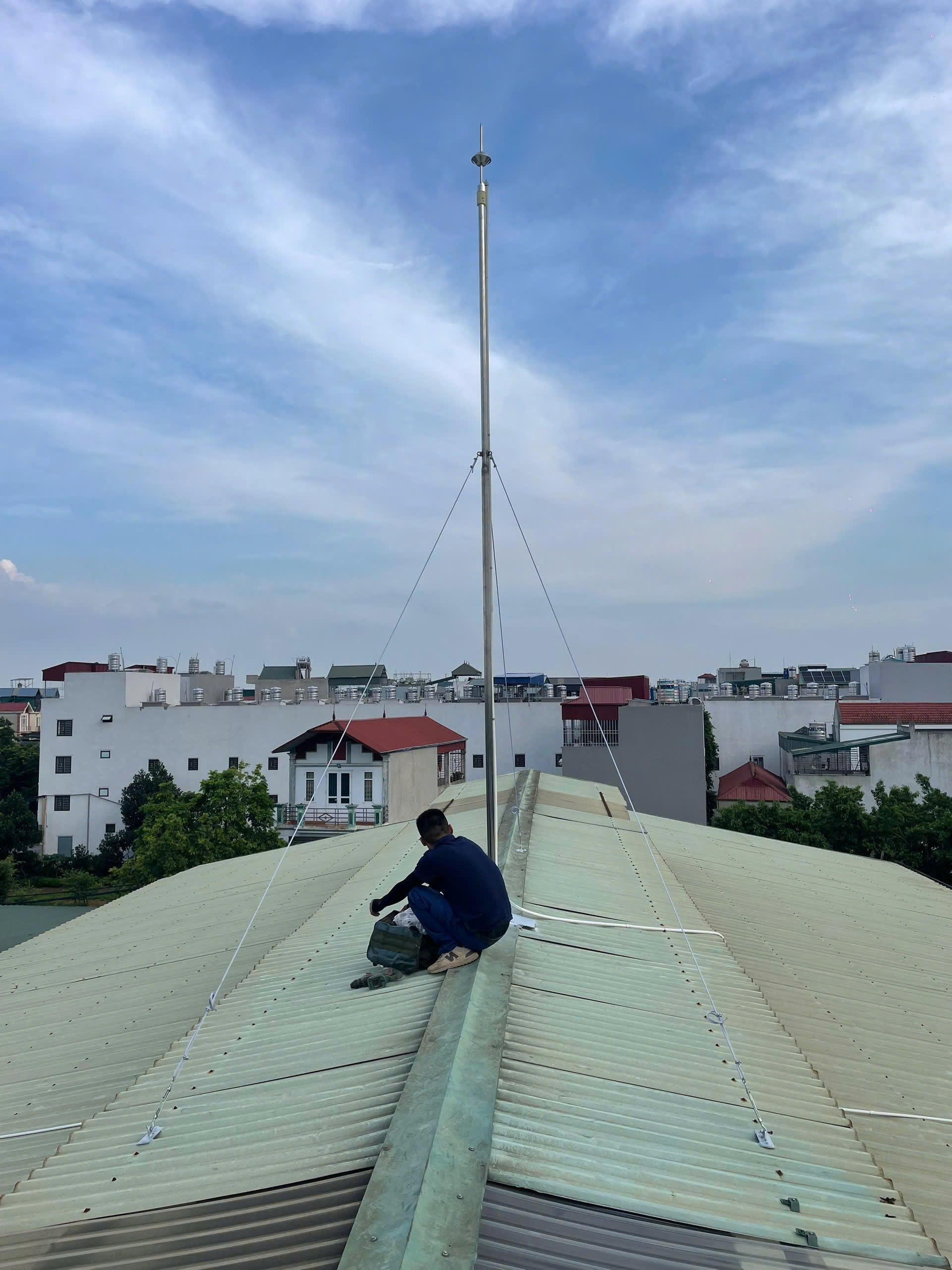

1. Lắp đặt Kim thu sét (Lightning Rod)
- Vị trí cao nhất: Kim thu sét phải được lắp đặt tại điểm cao nhất của công trình (mái nhà, tum thang, ống khói). Sử dụng cột đỡ (thường là ống thép mạ kẽm) có chiều cao phù hợp để đảm bảo toàn bộ ngôi nhà nằm trong vùng bảo vệ của kim thu sét (tùy thuộc vào loại kim và cấp bảo vệ).
- Cố định chắc chắn: Cột đỡ và kim thu sét phải được cố định vững chắc vào kết cấu công trình để chịu được lực gió bão.
2. Lắp đặt dây dẫn thoát sét (Down Conductor)
- Vật liệu tiêu chuẩn: Sử dụng cáp đồng trần (M50 trở lên, tiết diện tối thiểu 50mm²) hoặc băng đồng/nhôm có tiết diện tương đương.
- Đường dẫn ngắn nhất và thẳng nhất: Đây là nguyên tắc vàng. Dây dẫn phải đi theo đường thẳng nhất từ kim thu sét xuống hệ thống tiếp địa.
- Tránh uốn cong, gấp khúc: Các điểm uốn cong hoặc gấp khúc tạo ra trở kháng và có thể gây ra hiện tượng phóng điện ngược (side flashing), nguy hiểm cho người và thiết bị gần đó. Nếu bắt buộc phải uốn, bán kính cong tối thiểu phải lớn hơn 20cm.
- Lắp đặt an toàn: Dây dẫn cần được kẹp chặt vào tường bằng các kẹp chuyên dụng, cách xa các đường ống nước, ống gas, và đường dây điện khác ít nhất 1 mét nếu có thể.
3. Lắp đặt hệ thống tiếp địa (Earthing System)
Hệ thống tiếp địa là nơi tản năng lượng sét khổng lồ vào lòng đất.
- Cấu tạo: Sử dụng các cọc tiếp địa (thường là cọc đồng mạ hoặc đồng nguyên chất D16 dài 2.4m) đóng sâu xuống đất. Các cọc được liên kết với nhau bằng dây đồng trần hoặc hàn hóa nhiệt.
- Yêu cầu điện trở < 10 Ohm: Sau khi thi công chống sét, bắt buộc phải sử dụng đồng hồ đo điện trở đất chuyên dụng để đo.
- Nếu điện trở cao hơn 10 Ohm, cần đóng bổ sung thêm cọc hoặc sử dụng hóa chất giảm điện trở đất (GEM - Grounding Enhancement Material) để đạt mức tiêu chuẩn.
- Kết nối chắc chắn: Mối nối giữa dây dẫn thoát sét và hệ thống tiếp địa phải được hàn hóa nhiệt hoặc sử dụng kẹp đồng chuyên dụng để đảm bảo độ bền vĩnh cửu và tiếp xúc tốt nhất.
Lắp đặt hệ thống chống sét lan truyền (Bên trong)
Mục đích là bảo vệ các thiết bị điện tử trong nhà khỏi sét lan truyền theo đường dây điện.
1. Chuẩn bị an toàn
Đảm bảo ngắt điện hoàn toàn: Luôn tuân thủ quy tắc an toàn điện. Ngắt cầu dao tổng và kiểm tra bằng bút thử điện trước khi thao tác trong tủ điện.

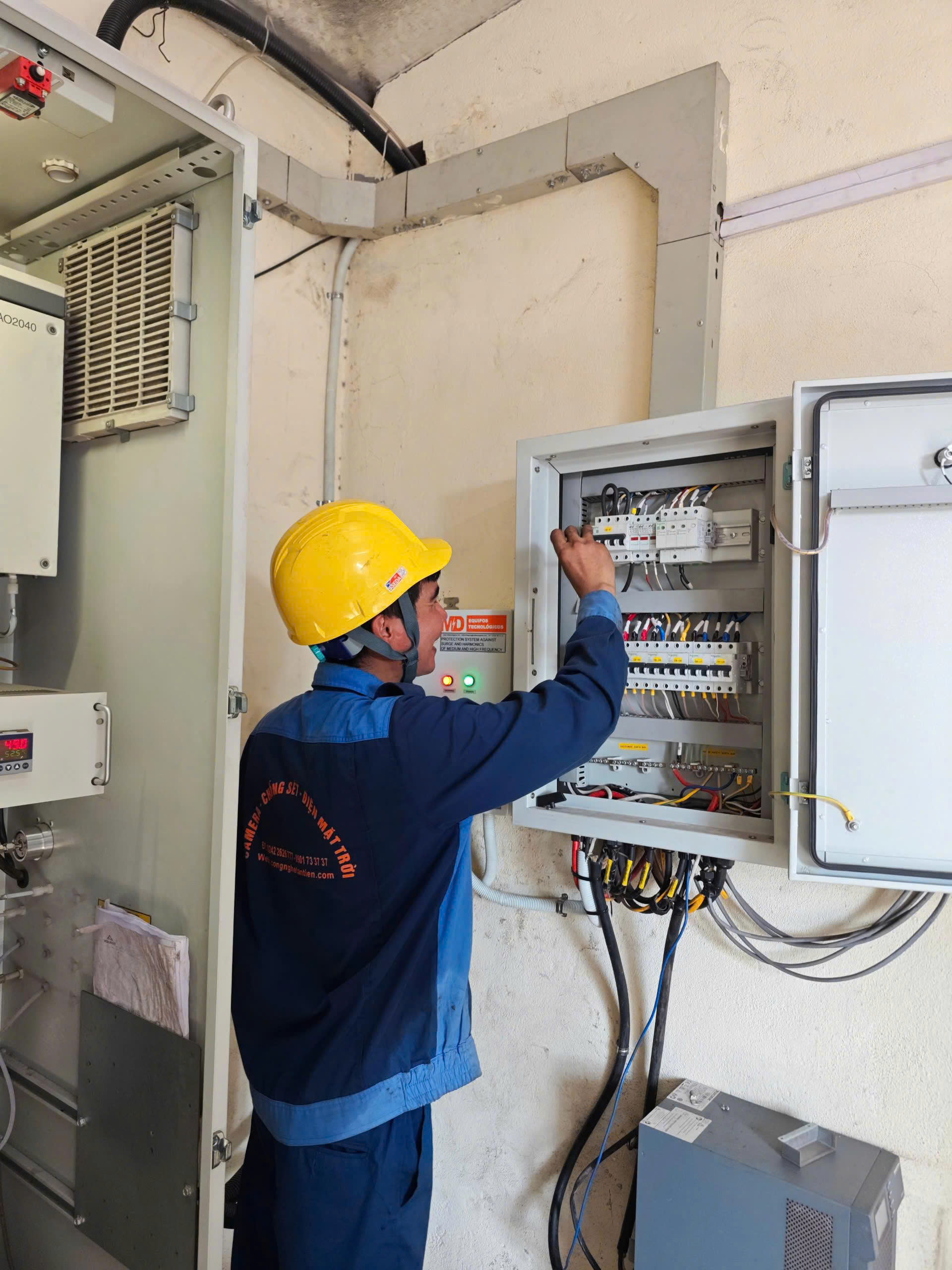

2. Lắp đặt thiết bị chống sét lan truyền (SPD - Surge Protective Device)
SPD Type 2 là loại phổ biến dùng cho tủ điện tổng gia đình.
- Vị trí lắp đặt: Lắp đặt SPD trong tủ điện tổng, ngay sau aptomat (CB) tổng và trước các aptomat nhánh.
- Đấu nối song song với nguồn điện:
- Thiết bị SPD thường có 3 dây (L: Dây pha, N: Dây trung tính, PE: Dây tiếp địa).
- Đấu dây L và N song song với nguồn điện vào của tải (nguồn điện từ aptomat tổng đi xuống).
- Kết nối dây tiếp địa cực kỳ chặt chẽ (Nguyên tắc sống còn):
- Dây nối từ chân PE (chân tiếp địa) của SPD đến thanh tiếp địa trong tủ điện (hoặc kết nối trực tiếp với hệ thống tiếp địa bên ngoài) phải cực kỳ ngắn và chắc chắn.
- Chiều dài dây tiếp địa này nên ngắn hơn 0.5 mét (lý tưởng là dưới 30cm) để đảm bảo dòng sét được tản nhanh nhất, tránh tạo ra điện áp cảm ứng ngược.
3. Kiểm tra và Vận hành
Sau khi lắp đặt xong cả hai hệ thống, cần kiểm tra lại toàn bộ các mối nối, đảm bảo không có lỏng lẻo. Bật điện và kiểm tra đèn báo trạng thái trên SPD (thường báo màu xanh là hoạt động tốt).
Tuân thủ đúng quy trình này sẽ giúp tăng cường đáng kể hiệu quả bảo vệ cho ngôi nhà và tài sản của bạn.
Bảo trì định kỳ
Hệ thống chống sét cần được kiểm tra thường xuyên để đảm bảo luôn sẵn sàng hoạt động.
- Cách kiểm tra trạng thái SPD: Hầu hết các SPD hiện đại có đèn báo hoặc cửa sổ hiển thị (Xanh=OK; Đỏ=Hỏng).
- Tần suất bảo trì:
- Kiểm tra trực quan hàng quý.
- Kiểm định chống sét, đo điện trở toàn hệ thống hàng năm (trước mùa mưa bão).
- Thay thế module SPD ngay lập tức nếu báo lỗi màu đỏ.
Kết luận
Lắp đặt thiết bị chống sét điện gia đình là bước quan trọng để bảo vệ ngôi nhà và toàn bộ thiết bị điện tử trước tác động nguy hiểm của sét.
Một hệ thống hiệu quả cần:
- Kim thu sét chống đánh trực tiếp
- SPD bảo vệ lan truyền
- Lắp đặt đúng chuẩn kỹ thuật
- Bảo trì theo định kỳ
Việc tuân thủ các nguyên tắc lựa chọn và lắp đặt chuẩn kỹ thuật như hướng dẫn trên sẽ giúp hệ thống thiết bị chống sét điện gia đình của bạn hoạt động hiệu quả tối đa, mang lại sự an tâm tuyệt đối cho gia đình bạn.
