So sánh chi tiết các loại chống sét van phổ biến hiện nay
Trong hệ thống điện trung và cao thế, chống sét van đóng vai trò thiết yếu để bảo vệ các thiết bị điện khỏi tác hại của các xung điện áp đột biến. Việc lựa chọn đúng loại chống sét van không chỉ nâng cao hiệu quả bảo vệ mà còn giúp kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì.
Bài viết này sẽ đi sâu vào so sánh hai công nghệ chống sét van chính: công nghệ cũ Silicon Carbide (SiC) và công nghệ hiện đại Metal Oxide Varistor (MOV). Qua đó, giúp các kỹ sư, nhà đầu tư và đơn vị vận hành hệ thống điện đưa ra quyết định lựa chọn tối ưu nhất.
Tầm quan trọng của việc lựa chọn chống sét van phù hợp
Chống sét van là thiết bị bảo vệ thiết yếu trong các trạm biến áp, đường dây tải điện và máy biến áp. Chúng hoạt động như một “van an toàn” cho hệ thống điện, giải phóng năng lượng điện áp đột biến xuống đất, tránh hư hỏng các thiết bị đắt tiền.
Có thể hiểu, chống sét van là thiết bị chống sét lan truyền, có nhiệm vụ xả dòng quá điện áp từ đường dây xuống đất để bảo vệ thiết bị điện. Khác với chống sét trực tiếp, chống sét van không thu sét mà xử lý xung sét lan truyền vào hệ thống.
Theo thời gian, công nghệ chế tạo chống sét van đã có những bước tiến đáng kể. Các thế hệ đầu tiên sử dụng vật liệu Silicon Carbide (SiC) với cơ chế phóng điện qua khe hở. Trong khi đó, các thế hệ hiện đại sử dụng Oxit Kim loại phi tuyến (MOV), cung cấp hiệu suất bảo vệ vượt trội.
Hiểu rõ sự khác biệt giữa hai loại chống sét van này là chìa khóa để nâng cao hiệu quả bảo vệ, đảm bảo an toàn và giảm thiểu chi phí vận hành lâu dài.
Phân loại và so sánh chi tiết các công nghệ chống sét van
Các chống sét van hiện nay chủ yếu dựa trên hai công nghệ: Gapped Silicon Carbide (SiC) – công nghệ cũ, và Metal Oxide Varistor (MOV) – công nghệ hiện đại. Chúng khác nhau về vật liệu, nguyên lý hoạt động, tuổi thọ và hiệu quả bảo vệ.
Chống sét van Gapped Silicon Carbide (SiC) – Công nghệ cũ
Chống sét van SiC là thế hệ đầu tiên được sử dụng trong các hệ thống điện. Mặc dù hiệu quả bảo vệ có hạn chế, chúng vẫn xuất hiện trong nhiều hệ thống điện cũ.
Đặc điểm cấu tạo:
- Sử dụng các đĩa Silicon Carbide kết hợp với khe hở phóng điện (gapped).
- Kích thước lớn, nặng, khó vận chuyển và lắp đặt.
Nguyên lý hoạt động:
- Khi điện áp đột biến xuất hiện, dòng điện sẽ đánh thủng khe hở, tạo đường dẫn xuống đất.
Ưu điểm:
- Chi phí sản xuất ban đầu thấp hơn MOV thời điểm mới ra đời.
Nhược điểm:
- Đặc tính V-A kém phi tuyến: khả năng cắt xung sét không nhạy bén.
- Có dòng điện theo sau (Follow Current): dòng điện lưới vẫn duy trì hồ quang, gây nóng thiết bị và giảm tuổi thọ.
- Tuổi thọ thấp: dễ lão hóa và hư hỏng do nhiệt.
- Kích thước lớn: gây khó khăn trong bảo trì và thay thế.
Tóm lại, chống sét van SiC vẫn có giá trị lịch sử và có thể sử dụng trong các hệ thống cũ, nhưng hạn chế về hiệu suất và tuổi thọ khiến chúng không còn phù hợp với các dự án điện hiện đại. Vì vậy, việc lựa chọn giải pháp chống sét từ những thương hiệu uy tín là vô cùng cần thiết.
Tân Tiến hiện là đối tác đại diện chính thức tại Việt Nam của các thương hiệu chống sét hàng đầu quốc tế:
- Sertec CMCE (Paraguay / Asia Pacific) – công nghệ trung hòa sét tiên tiến được triển khai trên 50 nước trên thế giới, đã được xác thực trên hệ thống phân phối Find a Dealer toàn cầu.
- OBO Bettermann (Đức) – tập đoàn lớn về thiết bị chống sét & hệ thống tiếp địa, Tân Tiến được xác nhận chính thức trên hệ thống đại lý của OBO khu vực Châu Á – Thái Bình Dương.
- AT3W (Tây Ban Nha) – nhà sản xuất kim thu sét ESE & hệ thống cảnh báo sét ATSTORM®, Tân Tiến giữ vai trò đại diện thương mại tại Việt Nam.
Với vai trò đại diện chính thức, Tân Tiến cung cấp giải pháp – thiết bị – tư vấn kỹ thuật chuẩn hãng, hỗ trợ triển khai thực tế và đảm bảo toàn bộ sản phẩm đến tay khách hàng đều chính hãng, đúng tiêu chuẩn quốc tế và được hãng công nhận.
Chống sét van Metal Oxide Varistor (MOV) – Công nghệ hiện đại
Chống sét van MOV hiện là công nghệ tiêu chuẩn được áp dụng rộng rãi trong các hệ thống điện trung và cao thế hiện nay.
Đặc điểm cấu tạo:
- Sử dụng các đĩa Oxit Kẽm (ZnO) xếp chồng, không cần khe hở phóng điện.
- Kích thước nhỏ gọn, nhẹ, dễ lắp đặt.
Nguyên lý hoạt động:
- Vật liệu ZnO có đặc tính điện trở phi tuyến cực mạnh.
- Khi điện áp bình thường, điện trở cao; khi điện áp đột biến, điện trở giảm nhanh chóng, dẫn dòng xuống đất ngay lập tức.
Ưu điểm:
- Phản ứng với xung sét cực nhanh: thời gian đáp ứng micro giây, bảo vệ thiết bị hiệu quả.
- Không có dòng điện theo sau: tự dập hồ quang, không gây nóng thiết bị.
- Tuổi thọ cao: chịu được năng lượng sét lặp lại, bền bỉ hơn SiC.
- Hiệu suất bảo vệ vượt trội: mức độ bảo vệ cao nhất cho thiết bị điện.
- Kích thước nhỏ gọn, dễ vận chuyển và lắp đặt.
Nhược điểm:
- Chi phí ban đầu cao hơn SiC, nhưng hiện nay đã giảm đáng kể nhờ sản xuất đại trà và công nghệ tối ưu.
Nhìn chung, chống sét van MOV là lựa chọn ưu tiên cho các dự án điện mới nhờ hiệu suất cao, tuổi thọ bền và an toàn vận hành.

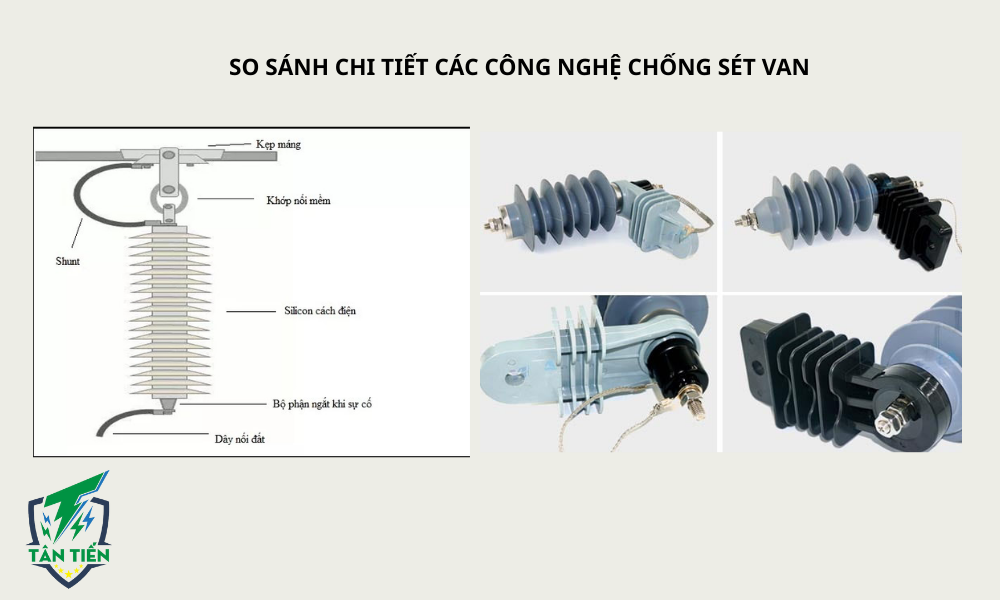

So sánh chi tiết các loại chống sét van
Bảng so sánh chi tiết: Công nghệ chống sét van SiC và MOV (ZnO)
| Tiêu chí so sánh | Chống sét van SiC (Công nghệ cũ) | Chống sét van MOV (Metal Oxide Varistor / ZnO) (Công nghệ hiện đại) |
|---|---|---|
| Vật liệu chính | Silicon Carbide (SiC) + khe hở phóng điện | Oxit kim loại (Chủ yếu là Kẽm Oxit - ZnO) |
| Nguyên lý hoạt động | Phóng điện qua khe hở khi điện áp vượt ngưỡng. | Thay đổi điện trở phi tuyến của ZnO (điện trở giảm mạnh khi quá áp). |
| Dòng điện theo sau (Follow Current) | Có (cần thiết bị dập hồ quang để ngắt dòng điện lưới sau khi sét đi qua). | Không (tự động ngắt dòng điện rò ngay lập tức khi điện áp trở về bình thường). |
| Kích thước | Lớn, cồng kềnh do cấu tạo khe hở và điện trở lớn. | Nhỏ gọn, nhẹ hơn (đặc biệt là loại vỏ polymer). |
| Tuổi thọ | Thấp, dễ lão hóa khe hở phóng điện và điện trở. | Cao, bền bỉ, ít cần bảo trì. |
| Hiệu suất bảo vệ (Điện áp dư) | Trung bình, điện áp dư cao hơn. | Vượt trội, điện áp dư thấp, bảo vệ thiết bị nhạy cảm tốt hơn. |
| Chi phí ban đầu | Thấp (so với MOV đời đầu), nhưng chi phí vận hành và bảo trì cao. | Cao hơn SiC (nhưng giá thành giảm dần và trở nên phổ biến), hiệu quả kinh tế tổng thể cao hơn. |
Qua bảng so sánh, bạn có thể thấy rõ ưu nhược điểm của từng công nghệ chống sét van, từ đó đưa ra lựa chọn phù hợp với thực tế sử dụng và chi phí.

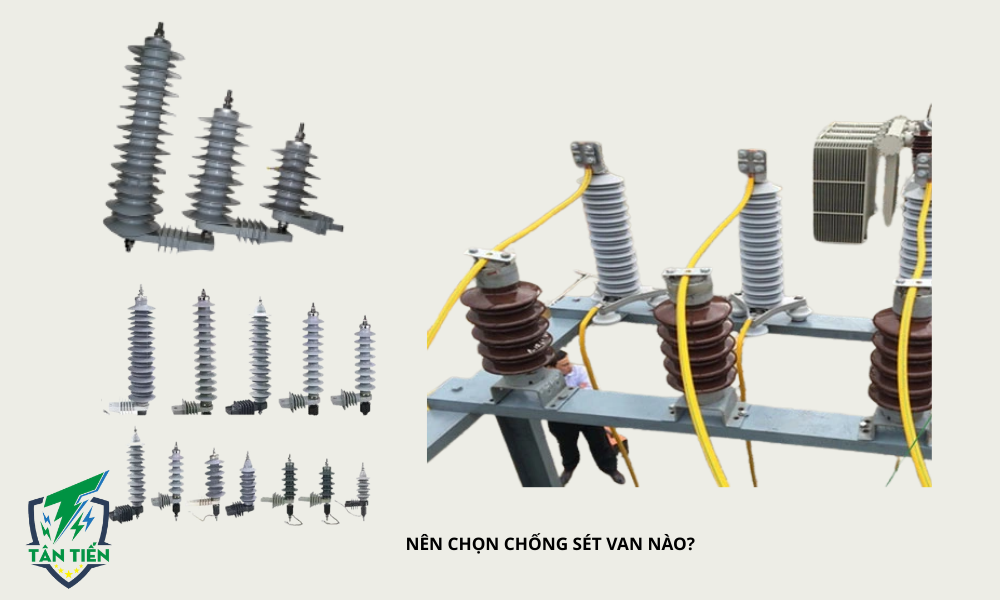

Khuyến nghị lựa chọn
Lựa chọn công nghệ MOV:
- Hầu hết các tiêu chuẩn kỹ thuật hiện đại và dự án điện mới đều ưu tiên chống sét van MOV.
- Hiệu suất bảo vệ cao, không có dòng điện theo sau, tuổi thọ bền bỉ giúp MOV trở thành giải pháp an toàn và kinh tế lâu dài.
Bảo trì và nâng cấp:
- Các hệ thống điện cũ dùng chống sét van SiC cần tăng tần suất kiểm tra và bảo trì định kỳ.
- Khi thiết bị cũ hết niên hạn hoặc muốn nâng cấp hiệu suất bảo vệ, cân nhắc thay thế bằng MOV để đảm bảo an toàn toàn hệ thống.
Lưu ý: Việc lựa chọn đúng chống sét van không chỉ bảo vệ thiết bị mà còn tránh các sự cố gián đoạn lưới điện, giảm thiểu chi phí sửa chữa và mất điện ngoài kế hoạch.
Kết luận
Sự phát triển từ chống sét van SiC sang MOV đánh dấu bước tiến quan trọng trong công nghệ bảo vệ hệ thống điện.
- MOV chứng minh hiệu suất vượt trội, tuổi thọ bền bỉ, phản ứng nhanh với xung sét, không có dòng theo sau.
- SiC chỉ còn phù hợp với hệ thống cũ, hạn chế về hiệu quả bảo vệ và tuổi thọ.
Đầu tư đúng đắn vào chống sét van chất lượng cao là yếu tố then chốt để đảm bảo sự ổn định và an toàn cho lưới điện quốc gia và các hệ thống công nghiệp. Chọn đúng chống sét van không chỉ là quyết định kỹ thuật mà còn là chiến lược kinh tế dài hạn.
