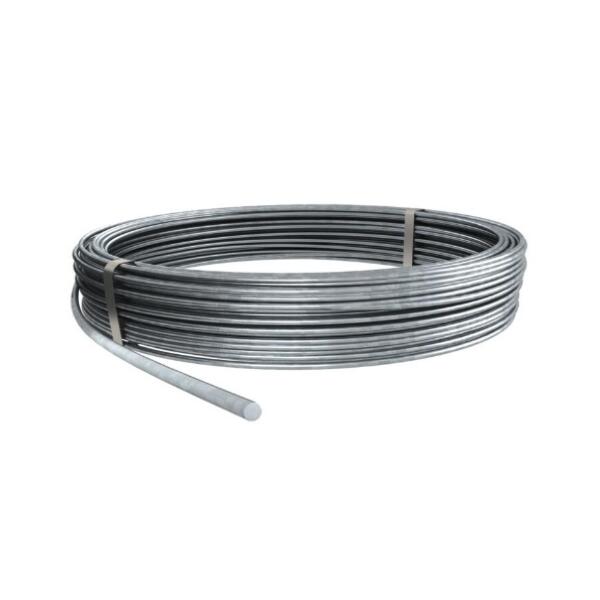

Dây thoát sét thép mạ kẽm OBO RD 10 là dây dẫn tròn bằng thép mạ kẽm nhúng nóng của OBO Bettermann, sử dụng làm dây dẫn sét và dây dẫn tiếp địa theo DIN EN 62561-2.
Sản phẩm có đường kính Ø10 mm, tiết diện 78 mm², lớp mạ kẽm ≥350 g/m², quy cách cuộn 80 m và đáp ứng yêu cầu của IEC 62305.
Đặc điểm nổi bật – Dây thoát sét thép mạ kẽm OBO RD 10
- Dây dẫn tròn bằng thép mạ kẽm nhúng nóng.
- Đường kính dây Ø10 mm.
- Tiết diện 78 mm².
- Dây dẫn tròn đặc, 1 sợi.
- Không có lớp vỏ cách điện.
- Lớp phủ kẽm ≥350 g/m².
- Chiều dày lớp kẽm trung bình khoảng 50 µm.
- Bề mặt mạ kẽm theo DIN EN ISO 1461.
- Sử dụng làm dây dẫn sét và dây dẫn tiếp địa theo DIN EN 62561-2.
- Phù hợp yêu cầu VDE 0185-305 / IEC 62305.
- Quy cách tiêu chuẩn cuộn 80 m.
- Dung sai chiều dài ±5%.
- Khối lượng 63 kg/100 m.
Thông số kỹ thuật OBO RD 10
Thông số | Giá trị |
|---|---|
| Thương hiệu | OBO |
| Type | RD 10 |
| Item number | 5021103 |
| Loại sản phẩm | Round conductor |
| Vật liệu | Steel |
| Bề mặt | Hot-dip galvanised |
| Tiêu chuẩn bề mặt | DIN EN ISO 1461 |
| Đường kính | Ø10 mm |
| Tiết diện | 78 mm² |
| Số sợi dẫn | 1 |
| Phiên bản cách điện chịu điện áp cao | Không |
| Vật liệu vỏ | Không có |
| Lớp phủ kẽm | ≥350 g/m² |
| Chiều dày lớp kẽm | Khoảng 50 µm trung bình |
| Quy cách cuộn | 80 m |
| Dung sai chiều dài | ±5% |
| Khối lượng | 63 kg/100 m |
| Nhà sản xuất | OBO |
Thép mạ kẽm nhúng nóng
OBO RD 10 sử dụng vật liệu thép mạ kẽm nhúng nóng – Hot-dip galvanised.
Lớp phủ kẽm được OBO công bố:
- ≥350 g/m²
- Chiều dày trung bình khoảng 50 µm
- Bề mặt theo DIN EN ISO 1461
Lớp mạ kẽm giúp bảo vệ bề mặt thép trong quá trình sử dụng và phù hợp với hệ thống dây dẫn chống sét theo thiết kế.
Sử dụng làm dây dẫn sét và dây dẫn tiếp địa
Theo datasheet OBO, RD 10 có thể sử dụng làm:
- Down-conductor system – dây dẫn sét
- Earthing conductor – dây dẫn tiếp địa
Sản phẩm được sử dụng theo DIN EN 62561-2 (VDE 0185-561-2) và phù hợp các yêu cầu của VDE 0185-305 / IEC 62305.

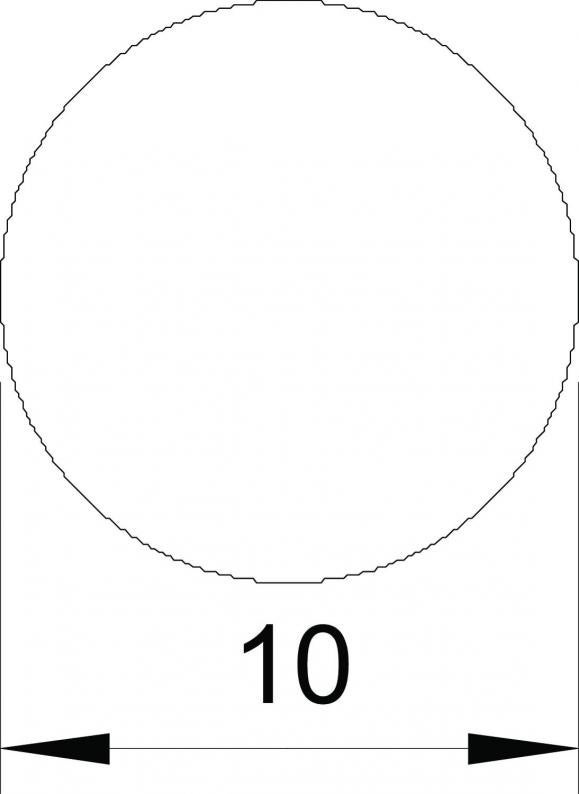

Cấu tạo dây OBO RD 10
OBO RD 10 có cấu tạo:
- Dây dẫn tròn đặc
- Vật liệu thép
- Đường kính Ø10 mm
- Tiết diện 78 mm²
- Bề mặt mạ kẽm nhúng nóng
- Không có lớp vỏ cách điện
Đây là dây dẫn kim loại trần, khác với các dòng cáp thoát sét cách điện OBO isCon®.
Ứng dụng – Dây thoát sét thép mạ kẽm OBO RD 10
OBO RD 10 được sử dụng làm dây dẫn trong hệ thống chống sét và hệ thống tiếp địa theo DIN EN 62561-2.
Sản phẩm phù hợp cho các hệ thống yêu cầu dây dẫn tròn bằng thép mạ kẽm nhúng nóng Ø10 mm, kết hợp với các phụ kiện chống sét OBO theo thiết kế của công trình.
Tiêu chuẩn áp dụng
Dây thoát sét thép mạ kẽm OBO RD 10 – 5021103 được OBO công bố:
- Sử dụng làm dây dẫn sét và dây dẫn tiếp địa theo DIN EN 62561-2
- Tương ứng VDE 0185-561-2
- Phù hợp yêu cầu VDE 0185-305
- Phù hợp IEC 62305
- Bề mặt mạ kẽm theo DIN EN ISO 1461
Các tiêu chuẩn trên được thể hiện theo Technical Data Sheet của nhà sản xuất OBO.
Quy cách sản phẩm
- Model: RD 10
- Item: 5021103
- Vật liệu: Steel
- Bề mặt: Hot-dip galvanised
- Đường kính: Ø10 mm
- Tiết diện: 78 mm²
- Lớp phủ kẽm: ≥350 g/m²
- Cuộn: 80 m
- Dung sai: ±5%
- Khối lượng: 63 kg/100 m
