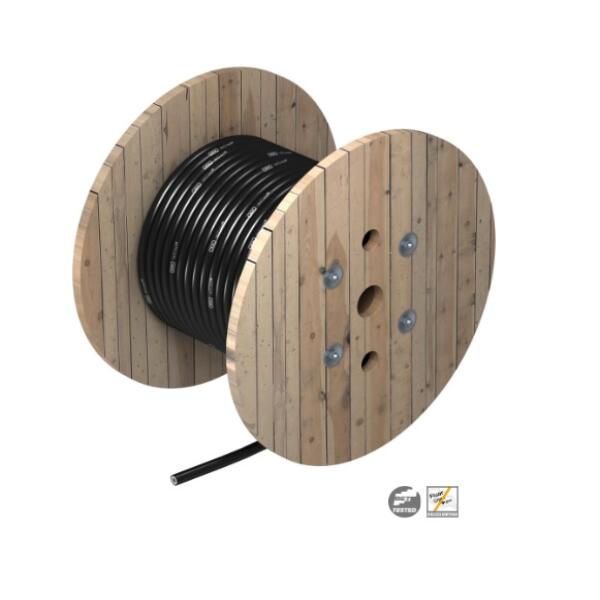

Cáp thoát sét cách điện OBO isCon PR 90 SW

Cáp thoát sét cách điện OBO isCon PR 90 SW là dây dẫn sét cách điện chịu điện áp cao thuộc dòng isCon® Premium của OBO Bettermann, được thiết kế cho hệ thống chống sét cần duy trì khoảng cách cách ly với các bộ phận dẫn điện khác của công trình.

Sản phẩm có tiết diện 35 mm², đường kính ngoài Ø23 mm, được thử nghiệm theo IEC/EN 62561-1 với cấp H2/200 kA và có khoảng cách cách ly tương đương se ≤0,90 m trong không khí.

Đặc điểm nổi bật – Cáp thoát sét cách điện OBO isCon PR 90 SW

• Dây thoát sét cách điện chịu điện áp cao.
• Thuộc dòng isCon® Premium của OBO.
• Tiết diện dây dẫn 35 mm².
• Đường kính ngoài Ø23 mm.
• Cấu tạo dây dẫn gồm 7 sợi.
• Khoảng cách cách ly tương đương se ≤0,90 m trong không khí.
• Khoảng cách cách ly tương đương se ≤1,80 m trong vật liệu rắn.
• Được thử nghiệm theo IEC/EN 62561-1 với cấp H2/200 kA.
• Được thử nghiệm theo IEC TS 62561-8.
• Đặc tính floating discharge-free.
• Vật liệu vỏ EVA.
• Không chứa halogen – Halogen-free.
• Fire load: 4,2 kWh/m.
• Quy cách tiêu chuẩn: cuộn 100 m.

Thông số kỹ thuật Cáp thoát sét cách điện OBO isCon PR 90 SW

Khả năng duy trì khoảng cách cách ly

Một trong những đặc tính quan trọng của cáp thoát sét cách điện OBO isCon PR 90 SW là khả năng duy trì khoảng cách cách ly tương đương:

• se ≤0,90 m trong không khí
• se ≤1,80 m trong vật liệu rắn

Thông số này cho phép kỹ sư đánh giá việc sử dụng dây dẫn isCon trong hệ thống chống sét khi cần kiểm soát khoảng cách cách ly giữa dây dẫn sét và các thành phần dẫn điện khác.

Việc bố trí và đi dây phải thực hiện theo hướng dẫn lắp đặt isCon® Premium của OBO.

Cấp thử H2/200 kA

OBO công bố isCon PR 90 SW được:

Thử nghiệm theo IEC/EN 62561-1 với cấp H2/200 kA.

Thông số H2/200 kA cần được hiểu đúng là cấp thử nghiệm của dây dẫn theo tiêu chuẩn IEC/EN 62561-1, không nên diễn giải đơn giản thành một giá trị dòng điện làm việc thông thường của cáp.

Đây cũng là điểm khác biệt đáng chú ý của dòng isCon PR 90 SW Premium trong hệ thống dây dẫn chống sét cách điện của OBO.

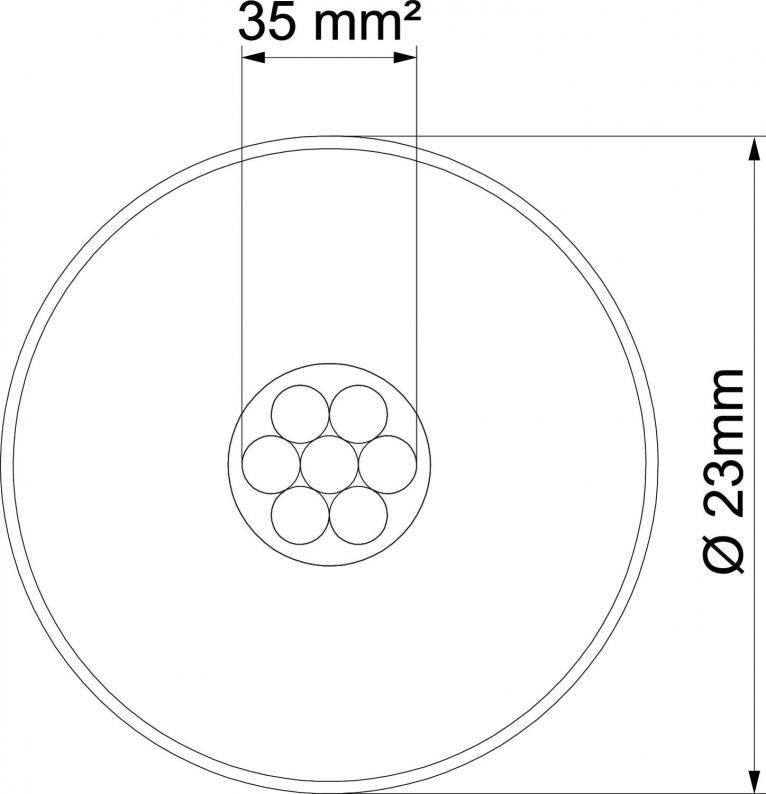

Cấu tạo cáp isCon PR 90 SW

Theo dữ liệu kỹ thuật của OBO, isCon PR 90 SW có:

• Dây dẫn tiết diện 35 mm²
• Cấu tạo gồm 7 sợi dẫn
• Lớp vỏ bằng EVA
• Đường kính tổng thể 23 mm
• Phiên bản cách điện chịu điện áp cao
• Màu đen

Sản phẩm đồng thời được OBO công bố là halogen-free.

Ứng dụng - Cáp thoát sét cách điện OBO isCon PR 90 SW

isCon PR 90 SW được OBO xác định là Insulated down conductor – dây dẫn sét cách điện.

Sản phẩm được sử dụng trong hệ thống chống sét khi thiết kế yêu cầu dây dẫn có khả năng cách điện chịu điện áp cao và cần duy trì khoảng cách cách ly tương đương với các bộ phận khác của công trình.

Việc lựa chọn, bố trí tuyến dây, phụ kiện và phương pháp lắp đặt cần căn cứ vào thiết kế hệ thống chống sét và hướng dẫn lắp đặt chính thức của OBO.

Tiêu chuẩn thử nghiệm

Cáp thoát sét cách điện isCon PR 90 SW – 5408018 được OBO công bố:

• Thử nghiệm theo IEC/EN 62561-1
• Cấp thử nghiệm H2/200 kA
• Thử nghiệm theo IEC TS 62561-8

Các tiêu chuẩn và cấp thử trên được giữ nguyên theo Technical Data Sheet của nhà sản xuất OBO.

Quy cách sản phẩm

• Model: isCon PR 90 SW
• Item: 5408018
• Màu: Black
• Đường kính: Ø23 mm
• Cuộn: 100 m
• Dung sai: ±5%
• Khối lượng: 66,6 kg/100 m
