Cáp thoát sét cách điện OBO isCon BA 45 SW là dây dẫn sét cách điện chịu điện áp cao thuộc dòng isCon® Basic của OBO, sử dụng trong hệ thống chống sét cần duy trì khoảng cách cách ly theo IEC 62305.
Sản phẩm có tiết diện 35 mm², đường kính ngoài Ø20 mm, khoảng cách cách ly tương đương se ≤0,45 m trong không khí và được thử nghiệm theo IEC/EN 62561-1 với cấp H1/150 kA.
Đặc điểm nổi bật – Cáp thoát sét cách điện OBO isCon BA 45 SW
- Dây thoát sét cách điện chịu điện áp cao.
- Thuộc dòng isCon® Basic của OBO.
- Tiết diện dây dẫn 35 mm².
- Đường kính ngoài Ø20 mm.
- Cấu tạo dây dẫn gồm 7 sợi.
- Khoảng cách cách ly tương đương se ≤0,45 m trong không khí.
- Khoảng cách cách ly tương đương se ≤0,90 m trong vật liệu rắn.
- Thử nghiệm theo IEC/EN 62561-1 với cấp H1/150 kA.
- Thử nghiệm theo IEC TS 62561-8.
- Vật liệu vỏ EVA.
- Halogen-free.
- Fire load 3,3 kWh/m.
- Quy cách tiêu chuẩn cuộn 100 m.
Thông số kỹ thuật Cáp thoát sét cách điện OBO isCon BA 45 SW
Thông số | Giá trị |
|---|---|
| Thương hiệu | OBO |
| Dòng sản phẩm | isCon® Basic |
| Type | isCon BA 45 SW |
| Item number | 5408014 |
| Loại sản phẩm | Insulated down conductor |
| Đường kính | Ø20 mm |
| Tiết diện | 35 mm² |
| Số sợi dẫn | 7 |
| Phiên bản cách điện chịu điện áp cao | Có |
| Vật liệu vỏ | EVA |
| Màu sắc | Đen |
| Khoảng cách cách ly se trong không khí | ≤0,45 m |
| Khoảng cách cách ly se trong vật liệu rắn | ≤0,90 m |
| Cấp thử theo IEC/EN 62561-1 | H1/150 kA |
| Tiêu chuẩn thử nghiệm khác | IEC TS 62561-8 |
| Halogen-free | Có |
| Fire load | 3,3 kWh/m |
| Quy cách cuộn | 100 m |
| Dung sai chiều dài | ±5% |
| Khối lượng | 57 kg/100 m |
| Nhà sản xuất | OBO |
Khả năng duy trì khoảng cách cách ly
OBO isCon BA 45 SW được thiết kế để duy trì khoảng cách cách ly trong hệ thống chống sét theo IEC 62305.
Khoảng cách cách ly tương đương của sản phẩm:
- se ≤0,45 m trong không khí
- se ≤0,90 m trong vật liệu rắn
Thông số này là cơ sở để kỹ sư lựa chọn và bố trí dây dẫn khi hệ thống chống sét yêu cầu duy trì khoảng cách cách ly với các bộ phận dẫn điện khác của công trình.
Việc đi dây và lắp đặt isCon® Basic cần thực hiện theo hướng dẫn lắp đặt của OBO.
Cấp thử H1/150 kA
OBO công bố isCon BA 45 SW được thử nghiệm theo:
IEC/EN 62561-1 với cấp H1/150 kA.
Thông số H1/150 kA là cấp thử nghiệm của dây dẫn theo IEC/EN 62561-1, không nên diễn giải thành dòng điện làm việc thông thường của cáp.
Sản phẩm đồng thời được thử nghiệm theo IEC TS 62561-8.

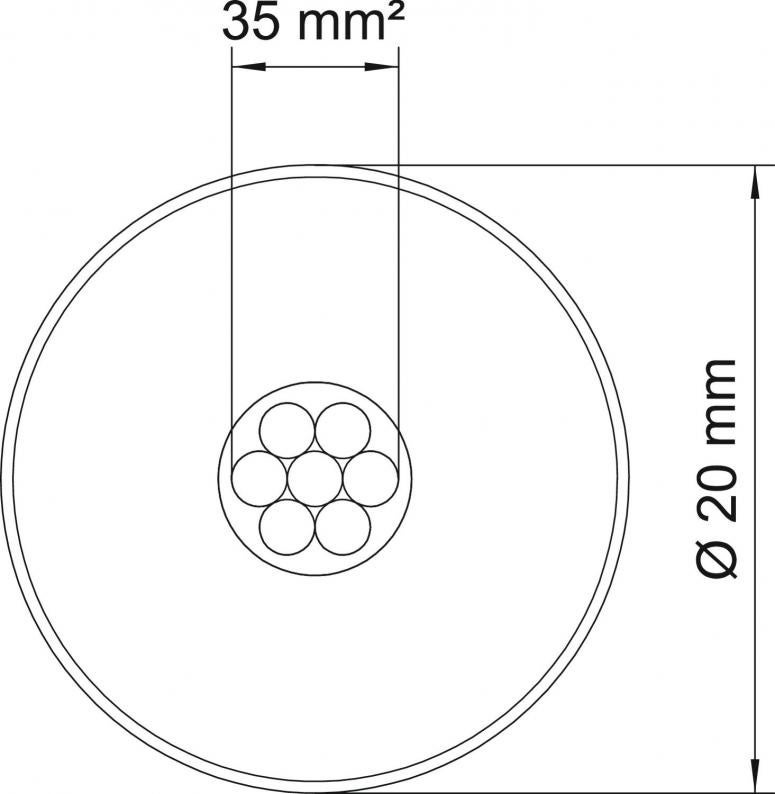

Cấu tạo cáp isCon BA 45 SW
Theo dữ liệu kỹ thuật của OBO, isCon BA 45 SW có:
- Tiết diện dây dẫn 35 mm²
- Cấu tạo gồm 7 sợi dẫn
- Đường kính tổng thể Ø20 mm
- Vỏ bằng EVA
- Phiên bản cách điện chịu điện áp cao
- Màu đen
- Halogen-free
Ứng dụng – Cáp thoát sét cách điện OBO isCon BA 45 SW
isCon BA 45 SW được OBO xác định là Insulated down conductor – dây dẫn sét cách điện.
Sản phẩm sử dụng trong hệ thống chống sét yêu cầu dây dẫn cách điện chịu điện áp cao và cần duy trì khoảng cách cách ly theo IEC 62305.
Việc lựa chọn và bố trí tuyến dây cần căn cứ vào thiết kế hệ thống chống sét, khoảng cách cách ly yêu cầu và hướng dẫn lắp đặt chính thức của OBO.
Tiêu chuẩn thử nghiệm
Cáp thoát sét cách điện OBO isCon BA 45 SW – 5408014 được OBO công bố:
- Thử nghiệm theo IEC/EN 62561-1
- Cấp thử nghiệm H1/150 kA
- Thử nghiệm theo IEC TS 62561-8
- Sử dụng để duy trì khoảng cách cách ly theo IEC 62305
Các tiêu chuẩn và cấp thử trên được thể hiện theo Technical Data Sheet của nhà sản xuất OBO.

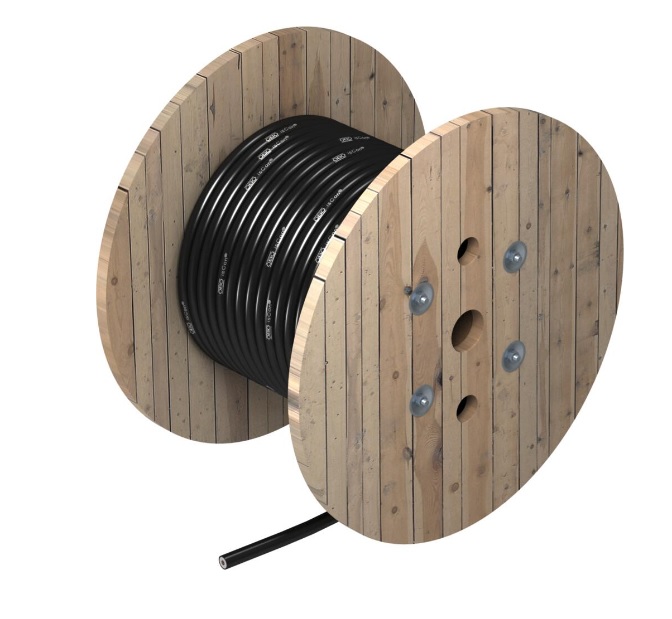

Quy cách sản phẩm
- Model: isCon BA 45 SW
- Item: 5408014
- Màu: Black
- Đường kính: Ø20 mm
- Tiết diện: 35 mm²
- Cuộn: 100 m
- Dung sai: ±5%
- Khối lượng: 57 kg/100 m
Câu hỏi thường gặp về OBO isCon BA 45 SW
Tân Tiến – Đại diện OBO Bettermann tại Việt Nam
Công ty Tân Tiến là đại diện của OBO Bettermann – CHLB Đức tại Việt Nam, cung cấp các sản phẩm và giải pháp chống sét chính hãng OBO cho công trình dân dụng, công nghiệp và hạ tầng kỹ thuật.
Với dòng cáp thoát sét cách điện OBO isCon®, Tân Tiến tư vấn giải pháp dựa trên yêu cầu thực tế của từng công trình, đặc biệt là khoảng cách cách ly, tuyến dẫn sét và cấu hình hệ thống chống sét, nhằm lựa chọn đúng model và phương án lắp đặt phù hợp (Cáp thoát sét cách điện OBO isCon BA 45 SW).
