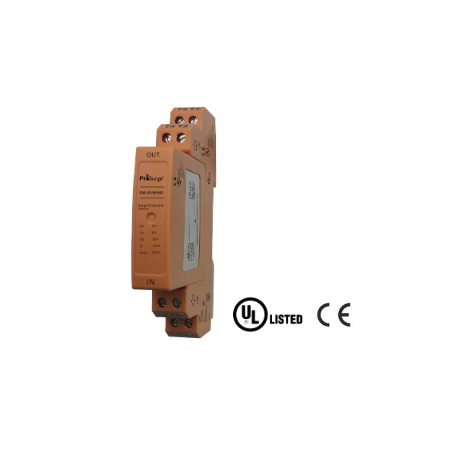

Thiết bị chống sét tín hiệu 2 dây 24V – DM-24-M2N5

Thiết bị chống sét tín hiệu 2 dây 24V – DM-24-M2N5 là SPD chuyên dụng cho đường tín hiệu, điều khiển và truyền thông 2 dây (1 pair), dùng để bảo vệ các thiết bị khỏi xung sét lan truyền và quá áp cảm ứng trong hệ thống điện – tự động hóa.

Thiết bị phù hợp lắp đặt tại đầu vào của các thiết bị như cảm biến, PLC, bộ điều khiển, tín hiệu 4–20mA, 0–10V, hệ thống truyền thông vi sai, giúp đảm bảo tín hiệu ổn định và an toàn trước tác động của sét và nhiễu điện từ.

DM-24-M2N5 thuộc nhóm thiết bị chống sét tín hiệu theo tiêu chuẩn IEC 61643-21, thiết kế dạng module cắm rút (pluggable), dễ thay thế và bảo trì.

Thông số kỹ thuật – Thiết bị chống sét tín hiệu 2 dây 24V – DM-24-M2N5

• Loại thiết bị: SPD chống sét tín hiệu (Data line protector)
• Cấu hình: 1 pair (2 dây tín hiệu)
• Điện áp danh định (Un): 24 VDC
• Điện áp làm việc liên tục (Uc): 33 VDC / 23.3 VAC
• Dòng tải danh định: 1 A
• Dòng xả danh định (In, 8/20µs): 10 kA / line
• Dòng xả tối đa (Imax, 8/20µs): 20 kA / line
• Dòng xung sét (Iimp, 10/350µs): 2.5 kA / line
• Mức điện áp bảo vệ (Up):
  • L-L: ≤ 50 V
  • L-PE: ≤ 750 V
• Công nghệ bảo vệ: GDT + MOV + Transient diode (3 cấp)
• Tần số cắt: ~ 2 MHz
• Trở kháng nối tiếp: ~ 1.36 Ω / line
• Kiểu lắp: DIN rail 35 mm
• Kết nối: IN/OUT dạng terminal
• Nhiệt độ làm việc: –40°C đến +85°C
• Tiêu chuẩn: UL497B, IEC 61643-21 (D1/C1/C2/C3)
• Bảo hành: 12 tháng

Cấu trúc bảo vệ và nguyên lý hoạt động

Thiết bị chống sét tín hiệu 2 dây 24V – DM-24-M2N5 sử dụng cấu trúc 3 cấp bảo vệ:

• Cấp 1 (GDT): Xả dòng sét lớn xuống đất
• Cấp 2 (MOV): Kẹp điện áp trung gian
• Cấp 3 (diode Transzorb): Giới hạn điện áp dư chính xác

Khi có xung sét lan truyền:

• Năng lượng xung được chuyển hướng xuống tiếp địa
• Điện áp trên đường tín hiệu được giới hạn ở mức an toàn
• Tín hiệu vẫn truyền ổn định, không bị gián đoạn

Thiết bị hoạt động theo nguyên lý bảo vệ song song kết hợp giới hạn điện áp chính xác, phù hợp cho hệ thống tín hiệu nhạy cảm.

Ưu điểm nổi bật

• Bảo vệ hiệu quả cho tín hiệu 24VDC phổ biến nhất
• Cấu trúc 3 cấp (GDT + MOV + diode) tăng độ tin cậy
• Dòng cắt cao 20kA/line
• Không ảnh hưởng đến tín hiệu khi hoạt động bình thường
• Thiết kế pluggable, dễ thay thế
• Lắp DIN rail, phù hợp tủ điều khiển công nghiệp
• Tương thích rộng với hệ thống tự động hóa

Ứng dụng thực tế – Thiết bị chống sét tín hiệu 2 dây 24V – DM-24-M2N5

• Tín hiệu 4–20mA công nghiệp
• Hệ thống cảm biến, transmitter
• PLC, DCS, SCADA
• Tủ điều khiển tự động hóa
• Truyền thông vi sai, bus công nghiệp
• Các hệ thống điều khiển sử dụng nguồn 24VDC

Lưu ý khi lựa chọn và lắp đặt

• Lắp thiết bị gần đầu vào thiết bị cần bảo vệ
• Đảm bảo tiếp địa đạt ≤1Ω
• Đấu đúng chiều IN/OUT
• Không đi dây tín hiệu song song dài với dây nguồn
• Kiểm tra định kỳ để đảm bảo hiệu quả bảo vệ

Liên hệ tư vấn & báo giá

Để được tư vấn chi tiết và nhận báo giá Thiết bị chống sét tín hiệu 2 dây 24V – DM-24-M2N5 nhanh chóng:

● Hotline: 0242 2626 777
● Website: www.tantienco.com
● Địa chỉ:
○ Trụ sở: Số 8/323 Xuân Đỉnh, P. Xuân Đỉnh, TP Hà Nội.
○ VP: Số 27B/409 An Dương Vương, Phú Thượng, Hà Nội.

Liên hệ ngay để nhận báo giá Thiết bị chống sét tín hiệu 2 dây 24V – DM-24-M2N5, cũng như tư vấn giải pháp chống sét trọn gói hoặc dịch vụ đo điện trở tiếp địa cho công trình của bạn.

Với hơn 15 năm kinh nghiệm trong lĩnh vực chống sét, Tân Tiến cam kết mang đến giải pháp bảo vệ hệ thống điện an toàn – hiệu quả – tiết kiệm chi phí với Thiết bị chống sét tín hiệu 2 dây 24V – DM-24-M2N5
