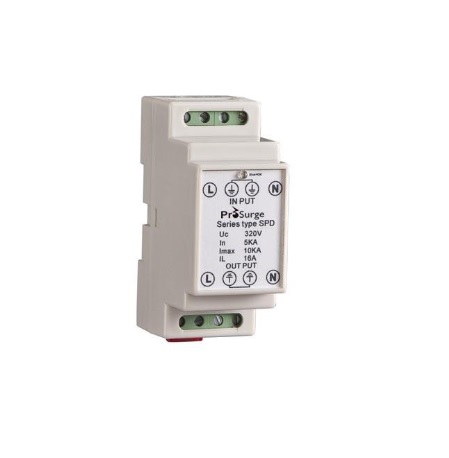

Thiết bị cắt lọc sét 1 pha 16A – DSF10/320-16A/3P

Thiết bị cắt lọc sét 1 pha 16A – DSF10/320-16A/3P là SPD Class III (Type 3) dạng đấu nối nối tiếp (series) của Prosurge, dùng để bảo vệ các thiết bị điện tử nhạy cảm khỏi xung sét lan truyền và nhiễu điện áp cao tần tại cấp cuối của hệ thống điện (LPZ 2 → 3).

Thiết bị phù hợp lắp đặt tại nhánh cấp nguồn gần tải, giúp giảm điện áp dư xuống mức thấp và lọc nhiễu hiệu quả cho các thiết bị như tủ điều khiển, hệ thống camera, thiết bị mạng và các hệ thống tự động hóa.

Theo ký hiệu của hãng, “3P” là cấu hình 1P + N + PE, không phải hệ thống 3 pha.

Thông số kỹ thuật – Thiết bị cắt lọc sét 1 pha 16A – DSF10/320-16A/3P

• Loại thiết bị: SPD Class III (Type 3) – đấu nối nối tiếp (series)
• Cấu hình: 1P + N + PE (ký hiệu 3P theo catalog)
• Điện áp danh định (Un): 220–240 V
• Điện áp làm việc liên tục (Uc): 320 VAC
• Dòng tải định mức: 16 A
• Dòng xả danh định (In, 8/20µs): 5 kA / mode
• Dòng xả tối đa (Imax, 8/20µs): 10 kA / mode
• Tổng dòng xả tối đa: 20 kA / phase
• Mức điện áp bảo vệ (Up):
  • L-N: ≤ 1.2 kV
• Chế độ bảo vệ: L-N, L-PE, N-PE
• Công nghệ bảo vệ: MOV năng lượng cao + bảo vệ nhiệt
• Hiển thị trạng thái: LED (xanh: bình thường, tắt: lỗi)
• Bảo vệ nội bộ: cầu chì nhiệt tích hợp
• Yêu cầu bảo vệ ngoài: cầu chì HRC 16A
• Lắp đặt: DIN rail 35 mm
• Nhiệt độ làm việc: –10°C đến +60°C
• Cấp bảo vệ: IP20
• Tiêu chuẩn: IEC 61643-11, UL1449
• Bảo hành: 12 tháng

Cấu trúc bảo vệ và nguyên lý hoạt động

Thiết bị cắt lọc sét 1 pha 16A – DSF10/320-16A/3P hoạt động theo nguyên lý đấu nối nối tiếp (series), đóng vai trò là lớp bảo vệ cuối (fine protection) trong hệ thống chống sét lan truyền.

Khi có xung sét:

• MOV năng lượng cao hấp thụ và kẹp điện áp
• Mạch nội bộ giúp giảm điện áp dư xuống mức an toàn
• Đồng thời lọc nhiễu cao tần trước khi cấp nguồn cho tải

So với DSF25:
👉 DSF10 là lớp bảo vệ tinh, đặt gần thiết bị
👉 DSF25 là lớp bảo vệ chính phía trước

Ưu điểm nổi bật

• SPD Type 3 chuyên dùng cho bảo vệ cấp cuối
• Dòng tải lớn hơn 16A, phù hợp tải công suất cao hơn
• Thiết kế đấu nối nối tiếp (series) giúp lọc nhiễu tốt
• Giảm điện áp dư xuống mức thấp
• Bảo vệ đa chế độ L-N / L-PE / N-PE
• LED hiển thị trạng thái rõ ràng
• Dễ lắp đặt trong tủ điện

Ứng dụng thực tế – Thiết bị cắt lọc sét 1 pha 16A – DSF10/320-16A/3P

• Nhánh cấp nguồn cho tủ điều khiển
• Hệ thống camera, mạng doanh nghiệp
• PLC, thiết bị tự động hóa
• Thiết bị điện tử nhạy cảm công suất trung bình
• Các hệ thống yêu cầu nguồn điện ổn định – ít nhiễu

Lưu ý khi lựa chọn và lắp đặt

• Thiết bị phải lắp đấu nối nối tiếp (series)
• Nên lắp sau SPD Type 1 hoặc Type 2
• Chọn đúng dòng tải 16A
• Sử dụng cầu chì bảo vệ ngoài 16A
• Đảm bảo hệ thống tiếp địa đạt tiêu chuẩn
• Bố trí dây dẫn ngắn – gọn – đúng kỹ thuật
