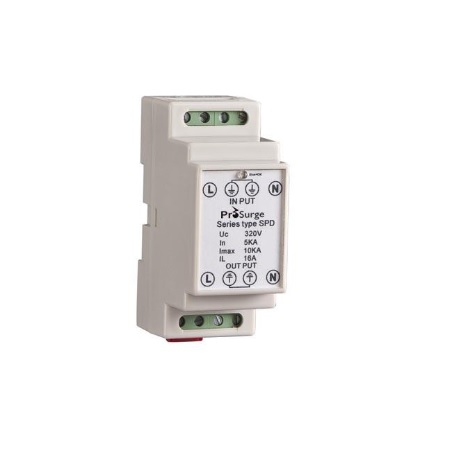

Thiết bị cắt lọc sét 1 pha 10A – DSF10/320-10A/3P

Thiết bị cắt lọc sét 1 pha 10A – DSF10/320-10A/3P là SPD Class III (Type 3) dạng đấu nối nối tiếp (series) của Prosurge, dùng để bảo vệ thiết bị điện tử nhạy cảm khỏi xung sét lan truyền và nhiễu điện áp cao tần tại cấp cuối của hệ thống điện (LPZ 2 → 3).

Thiết bị phù hợp lắp đặt tại nhánh cấp nguồn gần tải, giúp giảm điện áp dư xuống mức rất thấp và lọc nhiễu hiệu quả cho các thiết bị như camera IP, thiết bị mạng, PLC mini, bộ nguồn và các tải điện tử cần nguồn điện “sạch”.

Theo ký hiệu của hãng, “3P” là cấu hình 1P + N + PE, không phải hệ thống 3 pha.

Thông số kỹ thuật – Thiết bị cắt lọc sét 1 pha 10A – DSF10/320-10A/3P

• Loại thiết bị: SPD Class III (Type 3) – đấu nối nối tiếp (series)
• Cấu hình: 1P + N + PE (ký hiệu 3P theo catalog)
• Điện áp danh định (Un): 220–240 V
• Điện áp làm việc liên tục (Uc): 320 VAC
• Dòng tải định mức: 10 A
• Dòng xả danh định (In, 8/20µs): 5 kA / mode
• Dòng xả tối đa (Imax, 8/20µs): 10 kA / mode
• Tổng dòng xả tối đa: 20 kA / phase
• Mức điện áp bảo vệ (Up):
  • L-N: ≤ 1.2 kV
• Chế độ bảo vệ: L-N, L-PE, N-PE
• Công nghệ bảo vệ: MOV năng lượng cao + bảo vệ nhiệt
• Hiển thị trạng thái: LED (xanh: bình thường, tắt: lỗi)
• Bảo vệ nội bộ: cầu chì nhiệt tích hợp
• Lắp đặt: DIN rail 35 mm
• Nhiệt độ làm việc: –10°C đến +60°C
• Cấp bảo vệ: IP20
• Tiêu chuẩn: IEC 61643-11, UL1449
• Bảo hành: 12 tháng

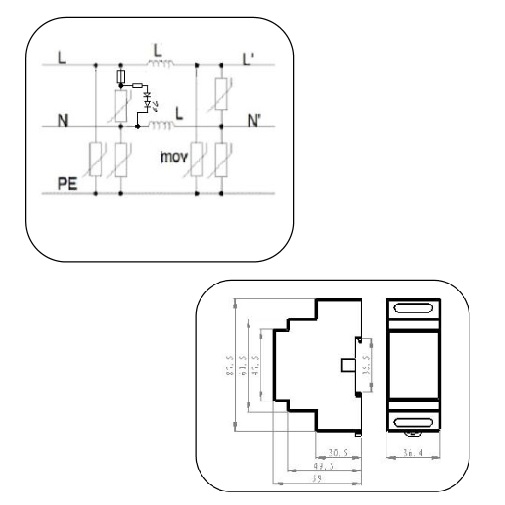

Cấu trúc bảo vệ và nguyên lý hoạt động

Thiết bị cắt lọc sét 1 pha 10A – DSF10/320-10A/3P hoạt động theo nguyên lý đấu nối nối tiếp (series), được thiết kế như một bộ bảo vệ cấp cuối (fine protection) trong hệ thống chống sét lan truyền.

Khi có xung sét:

• MOV năng lượng cao sẽ kẹp và xả xung
• Mạch nội bộ giúp giảm điện áp dư xuống mức thấp
• Đồng thời lọc nhiễu cao tần trước khi cấp vào tải

Khác với SPD Type 2 (đấu song song), DSF10 đóng vai trò:
👉 Lớp bảo vệ cuối – tinh lọc nguồn điện – bảo vệ thiết bị nhạy cảm

Ưu điểm nổi bật

• SPD Type 3 chuyên dùng cho bảo vệ cấp cuối
• Thiết kế đấu nối nối tiếp (series) tăng hiệu quả lọc
• Giảm điện áp dư xuống mức rất thấp
• Dòng tải 10A phù hợp thiết bị điện tử nhỏ
• Bảo vệ đa chế độ L-N / L-PE / N-PE
• Có LED báo trạng thái hoạt động
• Thiết kế nhỏ gọn, dễ lắp đặt

Ứng dụng thực tế – Thiết bị cắt lọc sét 1 pha 10A – DSF10/320-10A/3P

• Nhánh cấp nguồn cho camera IP, đầu ghi
• Thiết bị mạng: router, switch nhỏ
• Bộ nguồn, thiết bị điện tử nhạy cảm
• PLC mini, tủ điều khiển nhỏ
• Hệ thống cần nguồn điện ổn định – ít nhiễu – an toàn cao

Lưu ý khi lựa chọn và lắp đặt

• Thiết bị phải được lắp đấu nối nối tiếp (series) trên đường cấp nguồn
• Nên lắp sau SPD Type 1 hoặc Type 2
• Chọn đúng dòng tải 10A
• Bố trí dây dẫn ngắn – gọn – đúng kỹ thuật
• Hệ thống tiếp địa cần đảm bảo tiêu chuẩn để đạt hiệu quả bảo vệ
