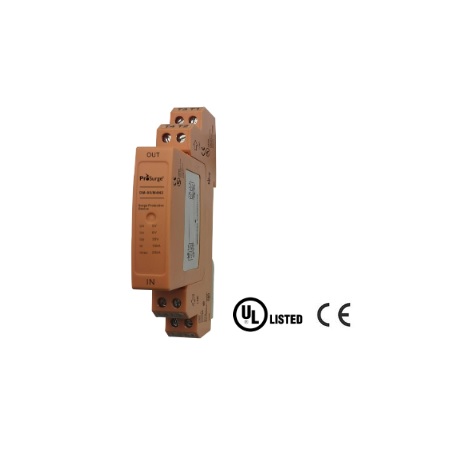

Thiết bị chống sét tín hiệu 2 dây 12V – DM-12-M2N5

Thiết bị chống sét tín hiệu 2 dây 12V – DM-12-M2N5 là SPD chuyên dụng cho đường tín hiệu, điều khiển và truyền thông 2 dây (1 pair), dùng để bảo vệ các thiết bị khỏi xung sét lan truyền và quá áp cảm ứng trong hệ thống điện – tự động hóa.

Thiết bị phù hợp lắp đặt tại đầu vào của các thiết bị như cảm biến, PLC, bộ điều khiển, tín hiệu 4–20mA, 0–10V, hệ thống truyền thông vi sai, giúp đảm bảo tín hiệu ổn định và an toàn trước tác động của sét và nhiễu điện từ.

DM-12-M2N5 thuộc nhóm thiết bị chống sét tín hiệu theo tiêu chuẩn IEC 61643-21, thiết kế dạng module cắm rút (pluggable), dễ thay thế và bảo trì.

Thông số kỹ thuật – Thiết bị chống sét tín hiệu 2 dây 12V – DM-12-M2N5

• Loại thiết bị: SPD chống sét tín hiệu (Data line protector)
• Cấu hình: 1 pair (2 dây tín hiệu)
• Điện áp danh định (Un): 12 VDC
• Điện áp làm việc liên tục (Uc): 15 VDC / 10.6 VAC
• Dòng tải danh định: 1 A
• Dòng xả danh định (In, 8/20µs): 10 kA / line
• Dòng xả tối đa (Imax, 8/20µs): 20 kA / line
• Dòng xung sét (Iimp, 10/350µs): 2.5 kA / line
• Mức điện áp bảo vệ (Up):
  • L-L: ≤ 25 V
  • L-PE: ≤ 750 V
• Công nghệ bảo vệ: GDT + MOV + Transient diode (3 cấp)
• Tần số cắt: ~ 2 MHz
• Trở kháng nối tiếp: ~ 1.36 Ω / line
• Kiểu lắp: DIN rail 35 mm
• Kết nối: IN/OUT dạng terminal
• Nhiệt độ làm việc: –40°C đến +85°C
• Tiêu chuẩn: UL497B, IEC 61643-21 (D1/C1/C2/C3)
• Bảo hành: 12 tháng

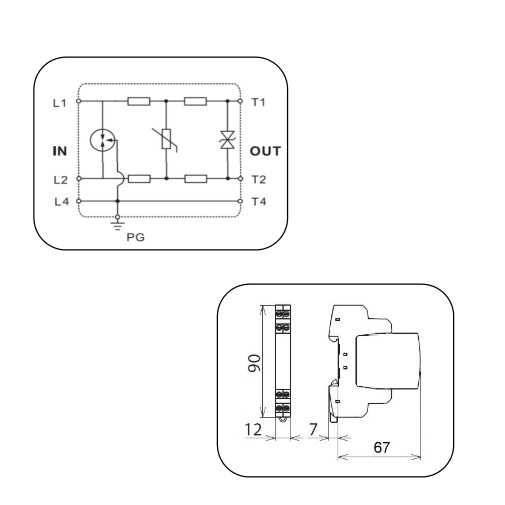

Cấu trúc bảo vệ và nguyên lý hoạt động

Thiết bị chống sét tín hiệu 2 dây 12V – DM-12-M2N5 sử dụng cấu trúc 3 cấp bảo vệ:

• Cấp 1 (GDT): Xả dòng sét lớn xuống đất
• Cấp 2 (MOV): Kẹp điện áp trung gian
• Cấp 3 (diode Transzorb): Giới hạn điện áp dư chính xác

Khi có xung sét lan truyền:

• Năng lượng xung được chuyển hướng xuống tiếp địa
• Điện áp trên đường tín hiệu được giới hạn ở mức an toàn
• Tín hiệu truyền dẫn vẫn duy trì liên tục, không gián đoạn

Thiết bị hoạt động theo nguyên lý bảo vệ song song kết hợp giới hạn điện áp chính xác, phù hợp cho hệ thống tín hiệu nhạy cảm.

Ưu điểm nổi bật

• Bảo vệ hiệu quả cho tín hiệu 12VDC
• Cấu trúc 3 cấp (GDT + MOV + diode) tăng độ an toàn
• Dòng cắt cao 20kA/line
• Không làm gián đoạn tín hiệu khi thay module
• Thiết kế pluggable, dễ thay thế
• Lắp DIN rail, dễ tích hợp tủ điều khiển
• Phù hợp nhiều chuẩn tín hiệu công nghiệp

Ứng dụng thực tế – Thiết bị chống sét tín hiệu 2 dây 12V – DM-12-M2N5

• Tín hiệu 4–20mA, 0–10V
• Hệ thống cảm biến, đo lường
• PLC, bộ điều khiển tự động
• Hệ thống SCADA, BMS
• Truyền thông vi sai tần số thấp
• Các mạch tín hiệu cần bảo vệ khỏi sét lan truyền

Lưu ý khi lựa chọn và lắp đặt

• Lắp thiết bị gần đầu vào thiết bị cần bảo vệ
• Đảm bảo tiếp địa tốt (≤1Ω) để đạt hiệu quả tối đa
• Đấu đúng chiều IN/OUT
• Tránh đi dây tín hiệu song song dài với dây nguồn
• Kiểm tra định kỳ và thay module khi cần
