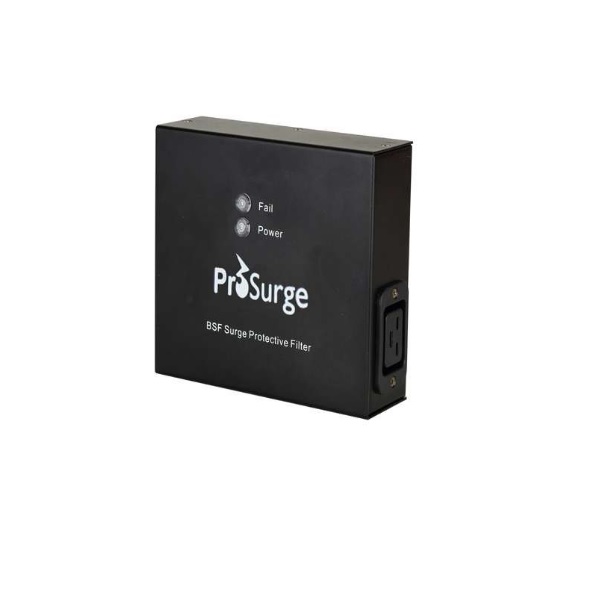

Thiết bị cắt lọc sét 1 pha 10A – BSF40-1/320-10A-3P là surge filter đấu nối nối tiếp (series) thuộc dòng Class II + III (Type 2+3) của Prosurge, dùng để bảo vệ thiết bị điện tử nhạy cảm khỏi xung sét lan truyền và nhiễu điện áp cao tần trong hệ thống điện 1 pha.
Thiết bị tích hợp cấu trúc đa tầng (multi-stage) gồm SPD và bộ lọc LC, cho phép vừa cắt sét, vừa lọc nhiễu mạnh (>40dB), đảm bảo nguồn điện “sạch” cho các thiết bị như camera IP, thiết bị mạng, server mini, PLC và hệ thống điều khiển.
Theo ký hiệu của hãng, “3P” là cấu hình 1P + N + PE, không phải hệ thống 3 pha.
Thông số kỹ thuật – Thiết bị cắt lọc sét 1 pha 10A – BSF40-1/320-10A-3P
Tiêu chuẩn & phân loại
| Hạng mục | Thông số kỹ thuật |
| Tiêu chuẩn áp dụng | IEC 61643-11, UL1449 4th, IEC 61000-6, ANSI/IEEE C62.41, AS1768-1991 |
| Phân loại SPD | Class II + III / Type 2 + Type 3 |
| Chế độ bảo vệ | All mode (L-N, L-PE, N-PE) |
Thông số điện
| Hạng mục | Thông số |
| Hệ thống điện | 220–277V, 1 pha |
| Điện áp danh định (Un) | 220–277V |
| Điện áp làm việc liên tục (Uc) | 320VAC / 420VDC |
| Dòng tải định mức | 10A |
Khả năng chống sét BSF40-1/320-10A-3P
| Thông số | Giá trị |
| In (8/20µs) L-N | 20kA |
| In (8/20µs) N-PE | 5kA |
| In (8/20µs) L-PE | 5kA |
| Imax (8/20µs) L-N | 40kA |
| Imax (8/20µs) N-PE | 10kA |
| Imax (8/20µs) L-PE | 10kA |
| Tổng khả năng chịu xung | 100kA (8/20µs) |
Mức điện áp bảo vệ (Up)
| Chế độ | Giá trị |
| L-N @6kV/3kA | < 1.0 kV |
| L/N-PE @6kV/3kA | < 1.2 kV |
| L-N @In | < 1.2 kV |
| L/N-PE @In | < 1.4 kV |
Thông số vận hành BSF40-1/320-10A-3P
| Hạng mục | Giá trị |
| Dòng rò | < 1mA |
| Sụt áp | < 2V |
| TOV | 400V / 5s |
| Thời gian đáp ứng | < 5ns |
Khả năng lọc nhiễu
| Hạng mục | Giá trị |
| Độ suy giảm nhiễu | > 40 dB @ 1 MHz |
Cấu trúc & bảo vệ
| Hạng mục | Mô tả |
| Công nghệ | MOV + bảo vệ nhiệt + LC filter |
| Cầu chì dự phòng | Tích hợp (backup fuse) |
| Kiểu bảo vệ | Đa chế độ |
Kết nối & lắp đặt
| Hạng mục | Thông số |
| Cổng vào | IEC320 10A x1 |
| Cổng ra | IEC320 10A x1 |
| Kiểu lắp | Dạng thiết bị ngoài (plug & play) |
| Tiết diện dây | 1.3 – 2.5 mm² |
Môi trường & cơ khí
| Hạng mục | Giá trị |
| Nhiệt độ làm việc | –10°C đến +60°C |
| Độ ẩm | ≤ 95% |
| Độ cao | ≤ 2000m |
| Cấp bảo vệ | IP20 |
| Kích thước | ~152 × 133 × 48 mm |
| Trọng lượng | ~0.8 kg |
| Vật liệu | Nhựa UL94 V-0 |
Hiển thị trạng thái
| Trạng thái | Ý nghĩa |
| LED xanh | Hoạt động bình thường |
| Power OK | Có nguồn |
| Fault | Lỗi bảo vệ |

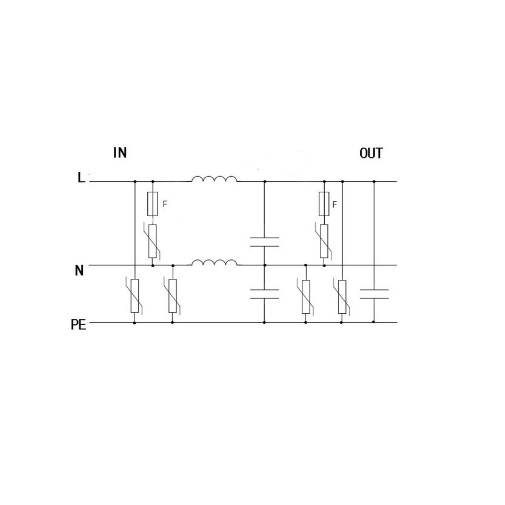

Cấu trúc bảo vệ và nguyên lý hoạt động Thiết bị cắt lọc sét 1 pha 10A – BSF40-1/320-10A-3P
Thiết bị cắt lọc sét 1 pha 10A – BSF40-1/320-10A-3P hoạt động theo nguyên lý đa tầng kết hợp giữa cắt sét và lọc nhiễu, được thiết kế đấu nối nối tiếp (series).
Khi có xung sét:
- MOV năng lượng cao hấp thụ và kẹp điện áp
- Mạch LC filter làm chậm dv/dt và lọc nhiễu cao tần
- Tầng bảo vệ thứ cấp giảm điện áp dư xuống mức an toàn
👉 Đây là giải pháp “lọc nguồn sạch + chống sét”, tối ưu cho thiết bị điện tử nhạy cảm.
Ưu điểm nổi bật
- Surge filter Class II + III đa tầng
- Kết hợp cắt sét + lọc nhiễu mạnh (>40dB)
- Dòng cắt cao tới 40kA
- Thiết kế plug & play – dễ sử dụng
- Có backup fuse tích hợp
- LED hiển thị trạng thái rõ ràng
- Phù hợp thiết bị điện tử nhạy cảm
Ứng dụng thực tế – Thiết bị cắt lọc sét 1 pha 10A – BSF40-1/320-10A-3P
- Camera IP, đầu ghi
- Router, switch mạng
- Server mini, hệ thống IT
- PLC nhỏ, bộ điều khiển
- Thiết bị đo lường, cảm biến
- Hệ thống yêu cầu nguồn điện ổn định – ít nhiễu
Lưu ý khi lựa chọn và lắp đặt
- Thiết bị lắp đấu nối nối tiếp (series)
- Sử dụng đúng tải 10A
- Nên kết hợp với SPD tổng phía trước
- Đảm bảo hệ thống tiếp địa đạt chuẩn
- Không dùng quá công suất thiết bị
