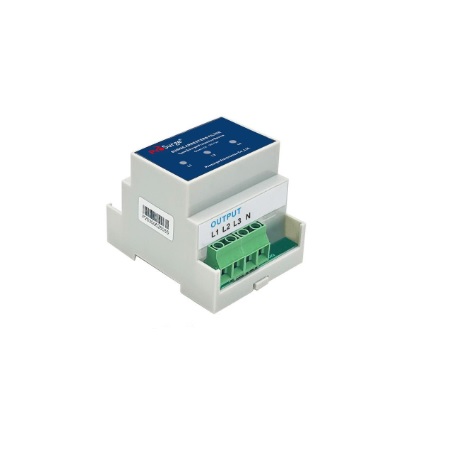

Thiết bị cắt lọc sét 3 pha 25A – DSF15-3/320-25A/3PN/C-S là surge filter đấu nối nối tiếp (series) thuộc dòng Class II + III của Prosurge, dùng để bảo vệ hệ thống điện 3 pha công suất lớn khỏi xung sét lan truyền và nhiễu điện áp cao tần.
Thiết bị tích hợp cấu trúc đa tầng (multi-stage) gồm mạch cắt sét và bộ lọc LC, giúp giảm xung sét, làm chậm dv/dt và lọc nhiễu hiệu quả trước khi cấp điện cho các tải quan trọng như tủ điều khiển trung tâm, hệ thống PLC, biến tần và dây chuyền sản xuất.
Theo ký hiệu của hãng, “3PN” là cấu hình 3 pha + trung tính (L1, L2, L3, N).
Thông số kỹ thuật – Thiết bị cắt lọc sét 3 pha 25A – DSF15-3/320-25A/3PN/C-S
- Loại thiết bị: Surge Filter – đấu nối nối tiếp (series)
- Cấp bảo vệ: Class II + III (Type 2 + 3)
- Cấu hình: 3P + N (ký hiệu 3PN theo catalog)
- Điện áp làm việc liên tục (Uc): 320 V
- Điện áp danh định (Un): 220–240 V / pha
- Dòng tải định mức: 25 A
- Khả năng cắt sét: 15 kA (8/20µs)
- Dòng xả danh định (In): 5 kA (L-N), 10 kA (N-PE)
- Mức điện áp bảo vệ (Up): ≤ 1.2 – 1.4 kV
- Công nghệ bảo vệ: MOV + GDT + bảo vệ nhiệt + bộ lọc LC
- Chức năng: Cắt sét lan truyền kết hợp lọc nhiễu cao tần
- Hiển thị trạng thái: LED theo từng pha + cảnh báo lỗi
- Tiếp điểm cảnh báo từ xa: Có
- Lắp đặt: DIN rail 35 mm – rộng 4 module
- Tiêu chuẩn: IEC/EN 61643-11, UL1449 5th
- Bảo hành: 12 tháng

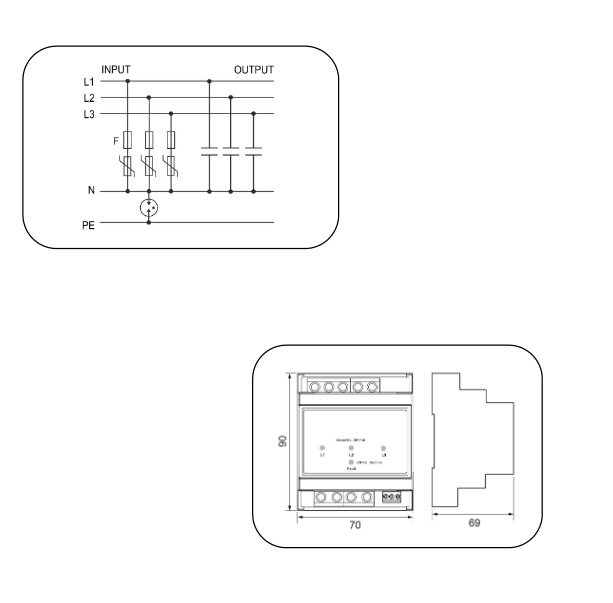

Cấu trúc bảo vệ và nguyên lý hoạt động
Thiết bị cắt lọc sét 3 pha 25A – DSF15-3/320-25A/3PN/C-S hoạt động theo nguyên lý đa tầng kết hợp giữa cắt sét và lọc nhiễu, được thiết kế đấu nối nối tiếp (series) trên đường cấp nguồn 3 pha.
Khi có xung sét lan truyền:
- Tầng MOV + GDT sơ cấp xả dòng xung lớn
- Mạch LC làm chậm tốc độ biến thiên điện áp và dòng
- Tầng bảo vệ thứ cấp giảm điện áp dư xuống mức an toàn
Thiết bị bảo vệ đồng thời:
- L-N (pha – trung tính)
- N-PE (trung tính – tiếp địa)
Nhờ đó, hệ thống điện 3 pha được bảo vệ toàn diện, giảm thiểu nhiễu và nguy cơ hư hỏng thiết bị.
Ưu điểm nổi bật
- Surge filter đa tầng cho hệ thống 3 pha công suất lớn
- Dòng tải cao 25A, phù hợp tủ điều khiển trung tâm
- Kết hợp cắt sét + lọc nhiễu cao tần
- Công nghệ MOV + GDT, tăng hiệu quả bảo vệ
- LED hiển thị trạng thái theo từng pha
- Có cảnh báo từ xa, dễ giám sát
- Thiết kế gọn, lắp DIN rail thuận tiện
Ứng dụng thực tế – Thiết bị cắt lọc sét 3 pha 25A – DSF15-3/320-25A/3PN/C-S
- Tủ điện trung tâm hệ thống 3 pha
- Hệ thống PLC, biến tần, tự động hóa công nghiệp
- Dây chuyền sản xuất quy mô trung bình – lớn
- Nhà máy, khu công nghiệp
- Các hệ thống yêu cầu nguồn điện ổn định – ít nhiễu – độ tin cậy cao
Lưu ý khi lựa chọn và lắp đặt
- Thiết bị phải lắp đấu nối nối tiếp (series) trên đường cấp nguồn 3 pha
- Chọn đúng dòng tải 25A
- Bố trí dây dẫn gọn – ngắn – đúng kỹ thuật
- Nên lắp kết hợp với SPD tổng phía trước
- Hệ thống tiếp địa cần đảm bảo tiêu chuẩn
