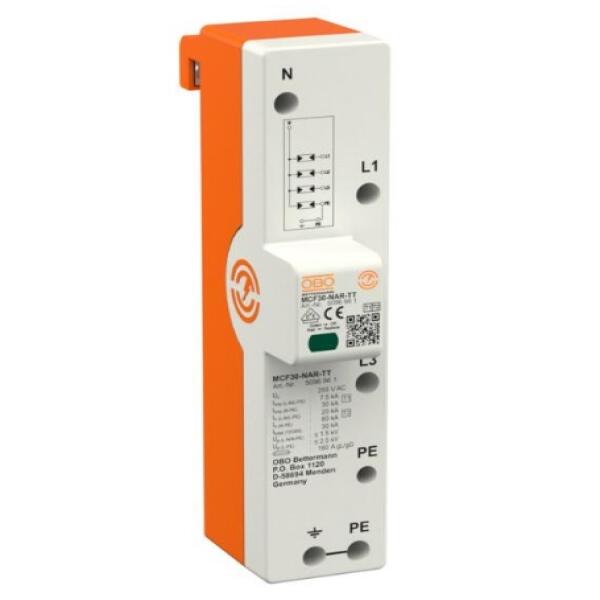

Thiết bị cắt sét MCF30-NAR-TT
1. Giới thiệu
MCF30-NAR-TT là thiết bị chống sét lan truyền kết hợp Type 1+2 do OBO Bettermann – Đức sản xuất, thiết kế chuyên dụng cho hệ thống điện TT và TN-S.
Thiết bị được lắp trực tiếp trên thanh cái 40 mm (busbar) trong tủ điện, đặc biệt cho khu vực đầu vào (pre-meter area) theo chuẩn VDE-AR-N 4100. Với khả năng chịu dòng sét trực tiếp 30 kA (10/350µs) mỗi cực, tổng 90 kA, đồng thời đáp ứng bảo vệ lan truyền Type 2, sản phẩm đảm bảo an toàn toàn diện cho hệ thống điện.
2. Đặc điểm nổi bật
- Kết hợp Type 1+2 – Class I+II, bảo vệ khỏi sét trực tiếp và lan truyền.
- Dùng cho mạng TN-S và TT, cấu hình 3+NPE.
- Chịu dòng sét trực tiếp (Iimp) 30 kA/cực (10/350µs), tổng 90 kA.
- Dòng xả định mức (In) 20 kA (8/20µs), dòng cực đại (Imax) 50 kA (8/20µs).
- Cấp bảo vệ điện áp (Up) ≤ 1,5 kV, thời gian đáp ứng <100 ns.
- Có khả năng dập dòng theo tải (line follow current quenching) tới 50 kA.
- Lắp đặt trực tiếp trên busbar 40 mm, chắc chắn và tiện lợi.
- Phù hợp cầu chì bảo vệ đến 160 A gL/gG.
- Hiển thị trạng thái bằng chỉ thị trực quan (visual).
- Vỏ nhựa PA UL94-V0, chống cháy, cách điện cao cấp.
3. Thông số kỹ thuật - Thiết bị cắt sét MCF30-NAR-TT
| Thông số | Giá trị |
| Mã hàng | 5096961 |
| Loại thiết bị | Type 1+2 – Class I+II – SPD AC |
| Mạng điện | TN-S, TT |
| Điện áp định mức (Un) | 230 V AC |
| Điện áp làm việc liên tục (Uc) | 255 V AC |
| Dòng sét trực tiếp (Iimp – 10/350µs) | 30 kA/cực, tổng 90 kA |
| Dòng xả định mức (In – 8/20µs) | 20 kA |
| Dòng xả cực đại (Imax – 8/20µs) | 50 kA |
| Cấp bảo vệ điện áp (Up) | ≤ 1,5 kV |
| Thời gian đáp ứng | < 100 ns |
| Cấu hình | 3+NPE |
| Kiểu lắp đặt | Busbar 40 mm |
| Kích thước | 226 × 50 × 109 mm |
| Nhiệt độ hoạt động | -40 °C … +80 °C |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | EN 61643-11, IEC 61643-1, VDE 0100-534 |
| Bảo hành | 48 tháng |
4. Ứng dụng
- Bảo vệ tủ điện tổng đầu vào trong hệ thống điện TN-S và TT.
- Sử dụng cho tòa nhà, trung tâm thương mại, khu công nghiệp, dân dụng.
- Lắp đặt ở nơi có nguy cơ sét trực tiếp và lan truyền.
- Các công trình yêu cầu chống sét phối hợp LPZ 0 → 2 theo IEC 62305.
5. Dịch vụ Tân Tiến
Tân Tiến phân phối chính hãng SPD OBO tại Việt Nam, cung cấp giải pháp chống sét trọn gói:
- Tư vấn thiết kế hệ thống chống sét lan truyền theo chuẩn IEC/TCVN.
- Đề xuất giải pháp chi phí tối ưu, hiệu quả lâu dài.

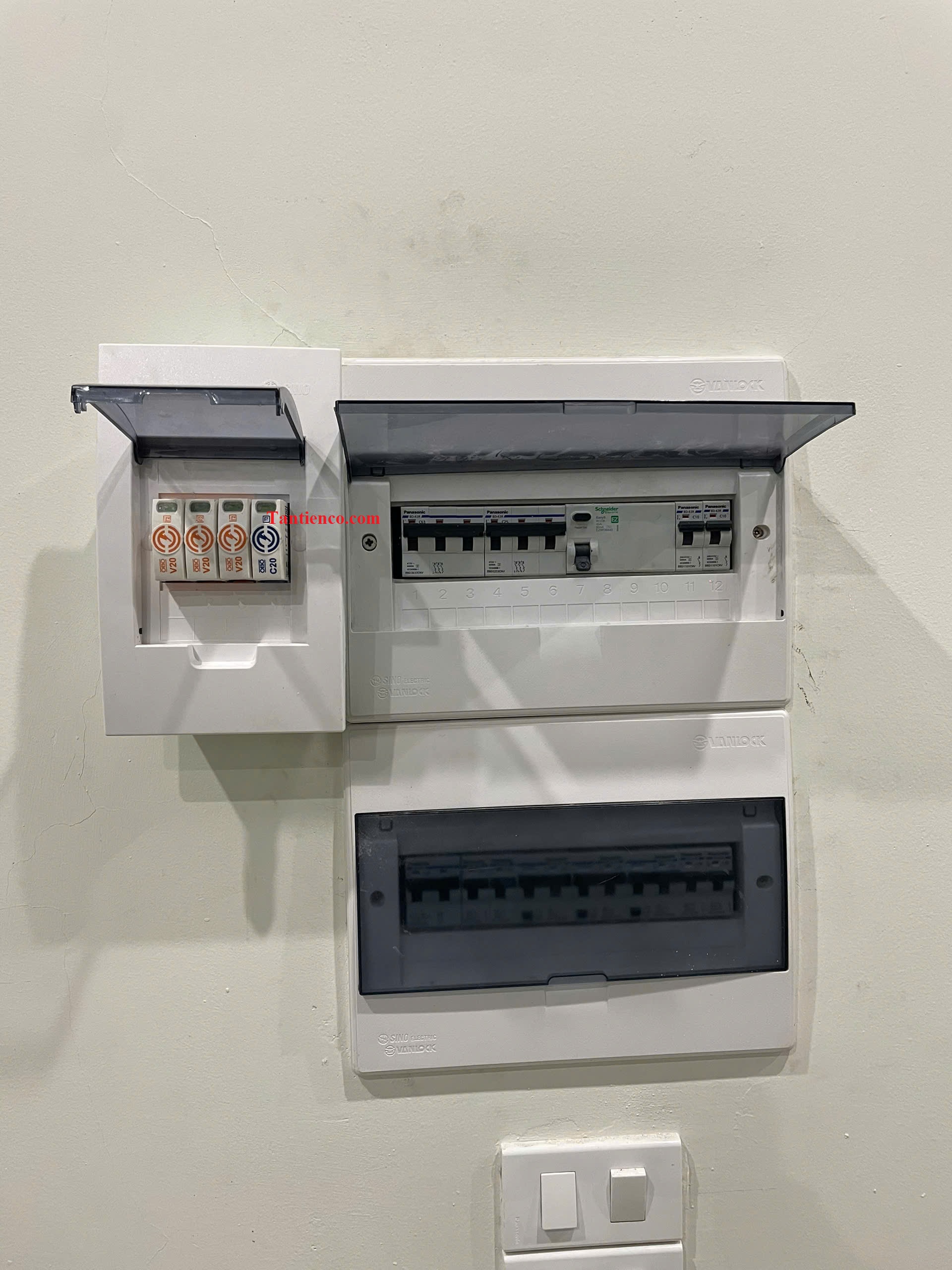

- Thi công lắp đặt SPD an toàn, đúng kỹ thuật.
- Bàn giao đầy đủ CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành 48 tháng, hỗ trợ kỹ thuật trọn đời.
