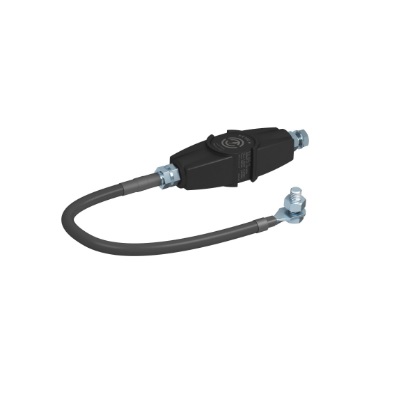

Thiết bị cắt sét EX ISG H 350
1. Giới thiệu
- EX ISG H 350 là thiết bị chống sét khe hở (Spark Gap) do OBO Bettermann – Đức sản xuất, đạt chuẩn IEC 62561-3 / VDE 0185-561-3.
- Sản phẩm được thiết kế chuyên dụng cho khu vực nguy hiểm có nguy cơ nổ (Ex zones 1/21 và 2/22), dùng để nối đẳng thế gián tiếp cho các bích cách điện, đầu nối cách điện trong hệ thống ống dẫn dầu khí, hóa chất và hệ thống chống ăn mòn điện hóa (KKS).
- Thiết bị có khả năng chịu dòng sét tới 100 kA (10/350µs), được chứng nhận ATEX, IECEx, INMETRO, bảo đảm an toàn trong môi trường khắc nghiệt.
2. Đặc điểm nổi bật
- Thiết kế Spark Gap chống sét đạt chuẩn quốc tế IEC/EN.
- Có 1 cáp kết nối dài 0,35 m, tiết diện 25 mm², đầu cos chắc chắn.
- Điện áp đánh thủng tần số: 0,56 kV, điện áp xung định mức 1,25 kV.
- Điện áp DC chịu đựng: 354 V, điện áp AC chịu đựng: 250 V.
- Chịu dòng sét 100 kA (10/350µs), phù hợp khu vực nguy hiểm.
- Vỏ hợp kim kẽm đúc, chống cháy nổ, chịu áp lực cao, đạt cấp bảo vệ IP65/IP67.
- Nhiệt độ làm việc: -20 °C … +60 °C.
- Chứng chỉ quốc tế: ATEX, IECEx, INMETRO, cho môi trường khí nổ và bụi nổ.
3. Thông số kỹ thuật - Thiết bị cắt sét EX ISG H 350
Thông số | Giá trị |
|---|---|
| Mã hàng | 5240031 |
| Loại thiết bị | Spark Gap chống sét – IEC 62561-3 |
| Điện áp đánh thủng tần số (AC sparkover) | 0,56 kV |
| Điện áp xung định mức | 1,25 kV |
| Điện áp DC chịu đựng | 354 V |
| Điện áp AC chịu đựng | 250 V |
| Khả năng chịu dòng sét | 100 kA (10/350µs) |
| Dòng phóng định mức | 100 kA |
| Cấp bảo vệ | IP65/IP67 |
| Cáp kết nối | 1× cáp 25 mm², dài 0,35 m |
| Nhiệt độ hoạt động | -20 °C … +60 °C |
| Vật liệu | Hợp kim kẽm đúc |
| Tiêu chuẩn | IEC 62561-3, ATEX, IECEx, INMETRO |
| Bảo hành | 48 tháng |
4. Ứng dụng
- Nối đẳng thế gián tiếp cho bích cách điện và đầu nối cách điện trong hệ thống đường ống.
- Dùng trong khu vực nguy hiểm (Ex zone 1/21, 2/22) như nhà máy dầu khí, lọc hóa dầu, hóa chất.
- Hệ thống chống ăn mòn điện hóa (KKS) yêu cầu Spark Gap bảo vệ.
- Ứng dụng trong môi trường ngoài trời, khắc nghiệt, yêu cầu an toàn chống cháy nổ.
5. Dịch vụ Tân Tiến
- Tân Tiến cung cấp trọn gói giải pháp chống sét với thiết bị Spark Gap OBO:
- Tư vấn thiết kế hệ thống nối đẳng thế chống sét cho khu vực Ex.
- Đưa ra giải pháp chi phí tối ưu cho công trình dầu khí, hóa chất.
- Thi công lắp đặt Spark Gap an toàn, chuẩn ATEX/IECEx.
- Bàn giao đầy đủ CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành 48 tháng, hỗ trợ kỹ thuật lâu dài.
