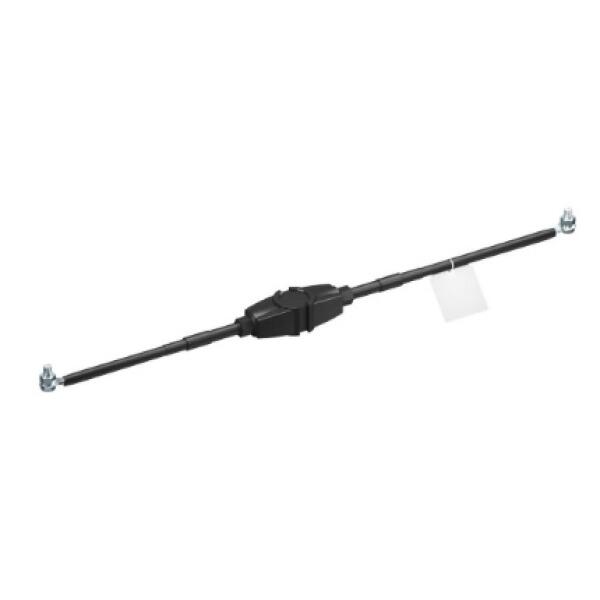

Thiết bị cắt sét EX ISG H KU
1. Giới thiệu
- EX ISG H KU là thiết bị chống sét khe hở (Spark Gap) đạt chuẩn IEC 62561-3 / VDE 0185-561-3, do OBO Bettermann – Đức sản xuất.
- Đây là phiên bản đặc biệt có cáp bọc chống nước (water-proof sheathed cable), chiều dài 2 m, tiết diện 25 mm², được thiết kế để nối đẳng thế gián tiếp cho bích cách điện, đầu nối cách điện trong hệ thống đường ống dầu khí, hóa chất, hoặc hệ thống KKS chống ăn mòn điện hóa.
- Thiết bị đạt chứng nhận ATEX, IECEx, INMETRO, có khả năng chịu dòng sét 100 kA (10/350µs), cấp bảo vệ IP65/IP67, đặc biệt phù hợp cho lắp đặt ngầm dưới đất trong môi trường khắc nghiệt, dễ cháy nổ.
2. Đặc điểm nổi bật
- Spark Gap chống sét cho khu vực nguy hiểm Ex (zone 1/21 và 2/22).
- Có cáp bọc chống nước, phù hợp đấu nối dưới đất.
- Điện áp đánh thủng tần số: 0,56 kV.
- Điện áp xung định mức: 1,25 kV, chịu được 100 kA (10/350µs).
- Điện áp DC chịu đựng: 354 V, điện áp AC chịu đựng: 250 V.
- Vỏ hợp kim kẽm đúc, chống cháy nổ, chịu áp lực cao.
- Cấp bảo vệ IP65/IP67, phù hợp lắp ngoài trời và trong đất.
- Nhiệt độ hoạt động: -20 °C … +60 °C.
- Đạt các chứng chỉ quốc tế: ATEX, IECEx, INMETRO.
3. Thông số kỹ thuật - Thiết bị cắt sét EX ISG H KU
Thông số | Giá trị |
|---|---|
| Mã hàng | 5240032 |
| Loại thiết bị | Spark Gap chống sét – IEC 62561-3 |
| Điện áp đánh thủng tần số (AC sparkover) | 0,56 kV |
| Điện áp xung định mức | 1,25 kV |
| Điện áp DC chịu đựng | 354 V |
| Điện áp AC chịu đựng | 250 V |
| Khả năng chịu dòng sét | 100 kA (10/350µs) |
| Dòng phóng định mức | 100 kA |
| Cấp bảo vệ | IP65/IP67 |
| Cáp kết nối | 2× cáp bọc chống nước 25 mm², dài 2 m |
| Nhiệt độ hoạt động | -20 °C … +60 °C |
| Vật liệu | Hợp kim kẽm đúc |
| Tiêu chuẩn | IEC 62561-3, ATEX, IECEx, INMETRO |
| Bảo hành | 48 tháng |
4. Ứng dụng
- Nối đẳng thế gián tiếp cho bích cách điện, insulating flange trong đường ống dầu khí.
- Dùng cho khu vực nguy hiểm Ex zone 1/21 và 2/22 (dễ cháy nổ).
- Bảo vệ ống dẫn dầu, khí, hóa chất, đặc biệt khi có đầu nối cách điện.
- Ứng dụng trong hệ thống KKS chống ăn mòn điện hóa.
- Thích hợp lắp đặt ngầm dưới đất, môi trường ẩm ướt, khắc nghiệt.
5. Dịch vụ Tân Tiến
- Tân Tiến cung cấp giải pháp chống sét trọn gói với Spark Gap OBO:
- Tư vấn thiết kế nối đẳng thế chống sét cho khu vực Ex.
- Đề xuất giải pháp chi phí tối ưu cho công trình dầu khí, hóa chất.
- Thi công lắp đặt Spark Gap chuẩn ATEX/IECEx, an toàn, bền vững.
- Bàn giao đầy đủ CO, CQ, PL, INV và sơ đồ đấu nối.
- Bảo hành 48 tháng, hỗ trợ kỹ thuật lâu dài.
