Kim chống sét Liva là gì? hướng dẫn cách lắp đặt đúng kỹ thuật
Kim chống sét Liva là giải pháp chống sét hiện đại, ứng dụng công nghệ ESE tiên tiến giúp bảo vệ công trình an toàn và hiệu quả. Kim chống sét Liva với bán kính bảo vệ rộng và độ bền cao là giải pháp tối ưu cho nhà ở, khu công nghiệp và nhiều loại công trình.
Kim chống sét Liva là gì?
Kim chống sét Liva là một loại kim thu sét hiện đại, sử dụng công nghệ phát xạ sớm ESE (Early Streamer Emission). Đây là sản phẩm chủ lực của thương hiệu Liva Lighting, một nhà sản xuất thiết bị chống sét và chiếu sáng hàng đầu đến từ Thổ Nhĩ Kỳ.
Điểm khác biệt cốt lõi của kim Liva so với các cột thu lôi cổ điển (Franklin) là khả năng chủ động. Thay vì thụ động chờ đợi tia sét đánh xuống, kim Liva được thiết kế để phát ra một tia tiên đạo (streamer) đi lên sớm hơn, có khả năng "bắt" tia sét và dẫn nó về phía mình.

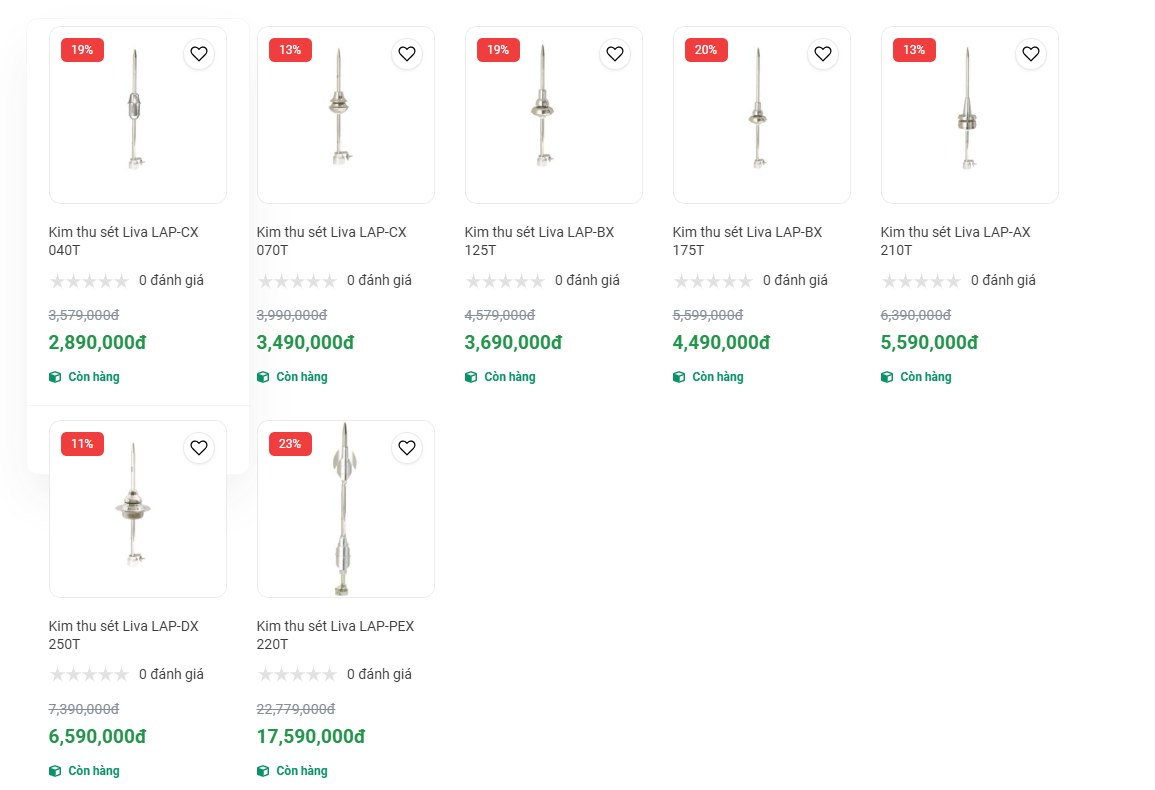

Các model phổ biến của Liva tại Tân Tiến cung cấp:
Sản phẩm kim chống sét Liva được sản xuất và kiểm định nghiêm ngặt, tuân thủ các tiêu chuẩn quốc tế và khu vực quan trọng, đảm bảo chất lượng và hiệu suất:
- Tiêu chuẩn Pháp NFC 17-102: Đây là tiêu chuẩn chính cho công nghệ ESE, quy định các yêu cầu về thiết kế, thử nghiệm và lắp đặt hệ thống chống sét phát xạ sớm.
- Tiêu chuẩn IEC (International Electrotechnical Commission): Tuân thủ các quy định chung về an toàn điện và chống sét.
- Tiêu chuẩn TSE: Tiêu chuẩn chất lượng của Thổ Nhĩ Kỳ.
Nguyên lý hoạt động và Ưu điểm của Kim chống sét Liva
Hiểu rõ cách hoạt động của kim Liva giúp chúng ta thấy được lý do vì sao thiết bị này lại hiệu quả trong việc bảo vệ các công trình hiện đại.
Nguyên lý hoạt động Kim chống sét Liva
Nguyên lý hoạt động của kim Liva dựa trên sự chênh lệch điện thế và hiện tượng ion hóa:
- Phát hiện dông sét: Khi một đám mây giông tích điện đi qua, điện trường xung quanh khu vực và trên đỉnh kim Liva bắt đầu tăng lên nhanh chóng.
- Kích hoạt: Khi cường độ điện trường đạt đến một ngưỡng nhất định, bộ phận điện tử bên trong kim Liva (không cần nguồn điện ngoài) sẽ được kích hoạt.
- Phát xạ sớm (ESE): Kim Liva tạo ra một loạt các xung điện áp cao, ion hóa không khí xung quanh đầu kim. Quá trình này hình thành một "tia tiên đạo đi lên" nhân tạo.
- Dẫn sét: Tia tiên đạo nhân tạo này di chuyển nhanh hơn và sớm hơn tia tiên đạo tự nhiên phát ra từ các vật thể khác gần đó. Nó chủ động giao thoa và bắt lấy tia sét từ đám mây (tia tiên đạo đi xuống).
- Dẫn dòng an toàn: Khi sét đánh vào đầu kim Liva, dòng điện cực lớn sẽ được dẫn theo hệ thống dây dẫn chuyên dụng (cáp đồng) xuống hệ thống tiếp địa và tiêu tán an toàn xuống lòng đất.
Ưu điểm nổi bật
Các ưu điểm nổi bật của kim thu sét Liva:
- Bán kính bảo vệ rộng: Đây là ưu thế lớn nhất. Một kim Liva có thể bảo vệ một diện tích rộng lớn (tùy model có thể lên tới 100-110m bán kính), giúp giảm số lượng kim cần lắp đặt cho các công trình lớn, tiết kiệm chi phí và tăng tính thẩm mỹ.
- Độ bền cao: Vỏ và các bộ phận dẫn sét chính thường được làm từ thép không gỉ (Inox 304 hoặc 316), có khả năng chống ăn mòn tuyệt vời trong mọi điều kiện thời tiết khắc nghiệt (mưa axit, độ ẩm cao...).
- Lắp đặt dễ dàng: Thiết kế nhỏ gọn, trọng lượng nhẹ giúp việc vận chuyển và lắp đặt trên cao trở nên đơn giản hơn.
- Tính thẩm mỹ cao: Với kích thước nhỏ hơn cột thu lôi cổ điển, kim Liva không làm ảnh hưởng nhiều đến kiến trúc tổng thể của công trình.
- Đa dạng mẫu mã: Cung cấp nhiều lựa chọn về bán kính bảo vệ, cho phép thiết kế hệ thống tối ưu nhất cho từng loại công trình cụ thể.
Hướng dẫn cách lắp đặt Kim chống sét Liva đúng kỹ thuật
Việc lắp đặt hệ thống chống sét là một công việc đòi hỏi kỹ thuật cao để đảm bảo hiệu quả và an toàn tuyệt đối. Quy trình lắp đặt cần tuân thủ chặt chẽ các tiêu chuẩn kỹ thuật hiện hành.
1. Chuẩn bị vật tư và công cụ
Trước khi bắt đầu, cần chuẩn bị đầy đủ các vật liệu sau:
- Kim thu sét Liva: Model đã được tính toán phù hợp với công trình.
- Cáp dẫn sét: Thường dùng cáp đồng trần M50, M70 hoặc cáp đồng bọc PVC (để đi âm tường hoặc khu vực tiếp xúc người).
- Cọc tiếp địa: Thường dùng cọc đồng hoặc cọc thép mạ kẽm D16 dài 2.4m (số lượng tùy thuộc vào điện trở đất thực tế).
- Hộp kiểm tra tiếp địa: Dùng để đo điện trở và bảo vệ mối nối tiếp địa.
- Hóa chất giảm điện trở đất (nếu cần): Bentonite hoặc Gem.
- Phụ kiện: Kẹp đồng chữ U, kẹp đa năng, ốc siết cáp, ống PVC bảo vệ dây dẫn...
- Công cụ: Máy khoan, máy hàn hóa nhiệt, búa đóng cọc, máy đo điện trở đất (megohm meter)...
2. Các bước lắp đặt chi tiết
Quy trình lắp đặt chuẩn thường gồm 4 bước chính:
Bước 1: Xác định vị trí và độ cao lắp đặt kim thu sét

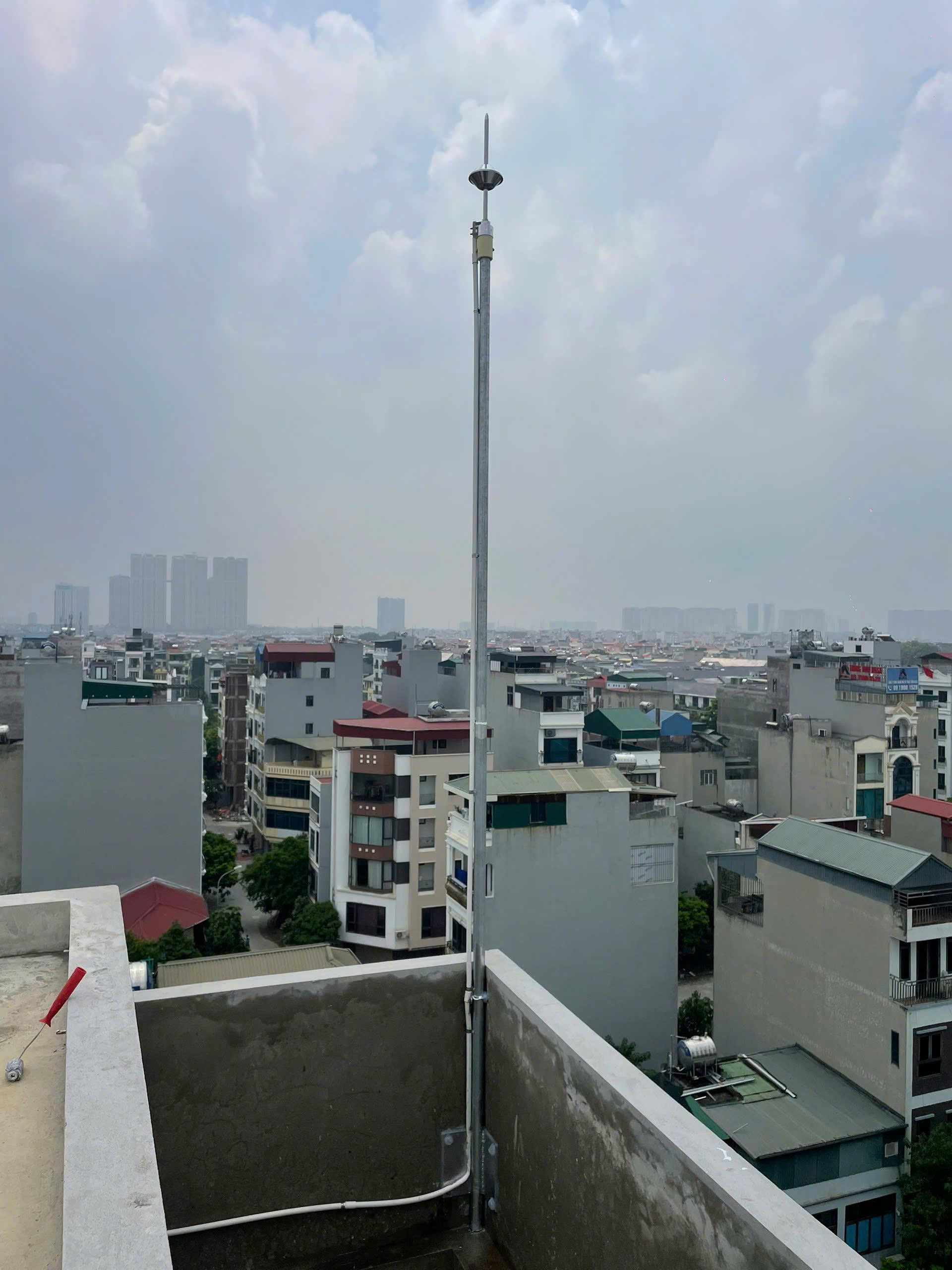

- Vị trí: Kim Liva phải được lắp đặt ở điểm cao nhất của công trình (đỉnh mái, tháp an-ten, cột cờ...).
- Độ cao: Độ cao của cột đỡ kim (thường dùng cột Inox hoặc thép mạ kẽm) cần được tính toán kỹ lưỡng dựa trên công thức của tiêu chuẩn NFC 17-102 để đảm bảo bán kính bảo vệ bao trùm toàn bộ khu vực cần che chắn.
Bước 2: Lắp đặt hệ thống dây dẫn sét
- Đường đi: Dây dẫn sét phải được đi từ kim thu sét xuống mặt đất theo đường ngắn nhất, thẳng nhất có thể. Tránh các đoạn uốn cong quá gắt (bán kính cong nên lớn hơn 20cm), tránh đi qua các khu vực cửa sổ, cửa ra vào hoặc nơi dễ cháy nổ.
- Cố định: Sử dụng kẹp cố định dây dẫn sét vào tường hoặc cấu trúc công trình, khoảng cách giữa các kẹp khoảng 0.5m - 1m.
- Bảo vệ: Đoạn cáp dẫn sét từ mái xuống mặt đất (thường 2.5m tính từ mặt đất trở lên) nên được luồn trong ống bảo vệ PVC để tránh va đập cơ học hoặc bị mất cắp.
Bước 3: Lắp đặt hệ thống tiếp địa (bãi tiếp địa)
Hệ thống tiếp địa là phần quan trọng nhất, quyết định khả năng tiêu tán dòng sét an toàn xuống đất.

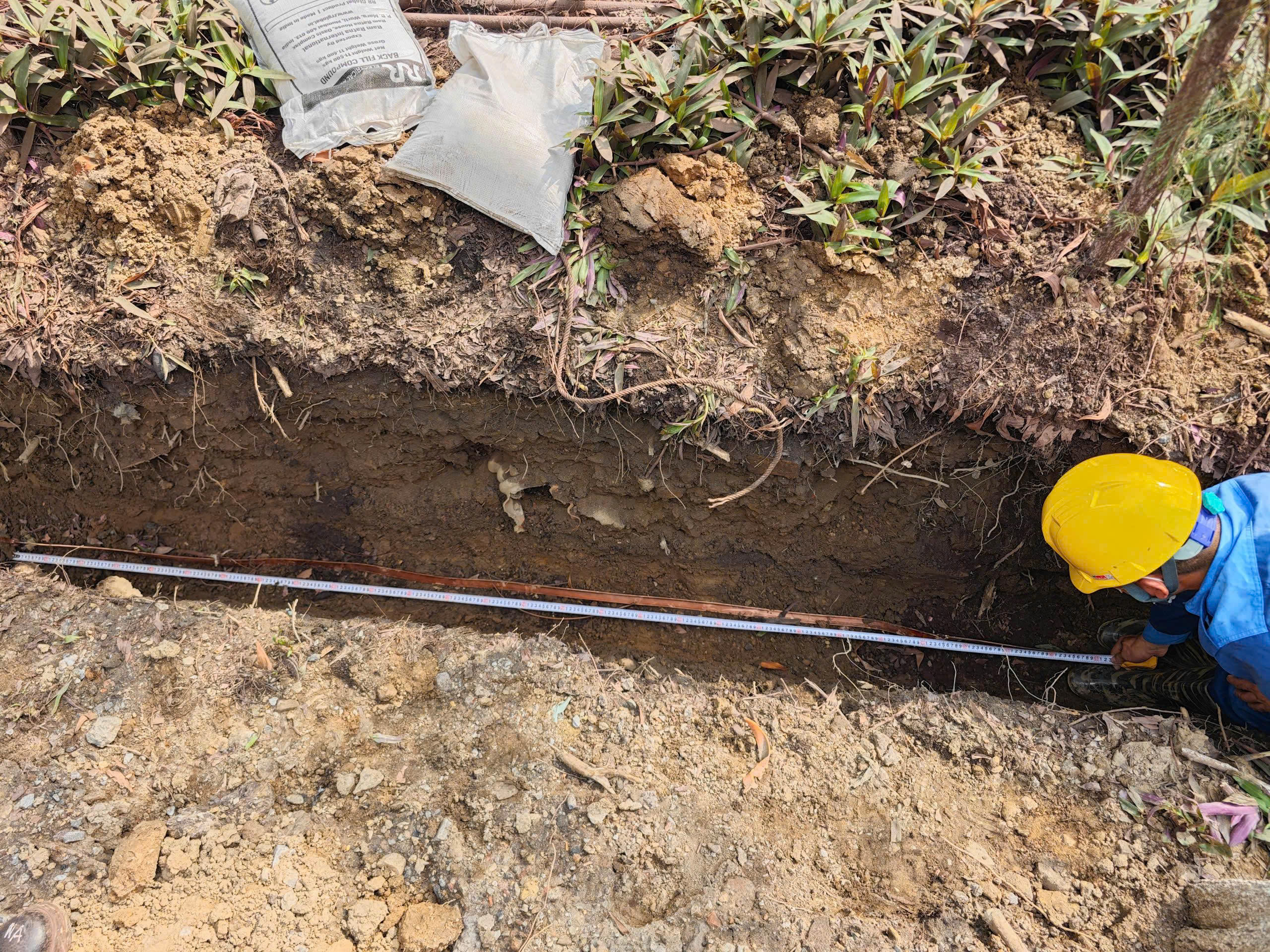

- Đào rãnh: Đào rãnh sâu khoảng 0.5m - 0.8m, dài khoảng 5m - 10m (tùy thiết kế).
- Đóng cọc: Đóng các cọc tiếp địa xuống đáy rãnh, cách nhau khoảng 2.4m.
- Liên kết: Sử dụng hàn hóa nhiệt (phương pháp tốt nhất, tạo mối nối vĩnh cửu) hoặc kẹp đồng chuyên dụng để nối dây dẫn sét với các đầu cọc tiếp địa.
- Đo điện trở: Sau khi hoàn tất việc chôn lấp, sử dụng máy đo điện trở đất chuyên dụng. Yêu cầu bắt buộc là điện trở hệ thống phải đạt R ≤ 10 Ohm theo tiêu chuẩn Việt Nam TCVN 9385:2012. Nếu điện trở cao hơn, cần bổ sung thêm cọc, mở rộng rãnh hoặc sử dụng hóa chất giảm điện trở đất Bentonite.
Bước 4: Kết nối kim thu sét với dây dẫn và hoàn thiện
- Sử dụng kẹp chuyên dụng đi kèm kim Liva để kết nối chặt chẽ đầu kim với cáp dẫn sét.
- Kiểm tra lại toàn bộ hệ thống từ đỉnh kim xuống bãi tiếp địa, đảm bảo mọi mối nối đều chắc chắn.
- Lắp đặt hộp kiểm tra tiếp địa ở vị trí thuận lợi cho việc bảo trì sau này.
3. Lưu ý quan trọng khi lắp đặt
- An toàn lao động: Luôn tuân thủ các quy tắc an toàn khi làm việc trên cao và với hệ thống điện.
- Không đấu nối chung: Hệ thống tiếp địa chống sét phải tách biệt hoàn toàn với hệ thống tiếp địa an toàn điện của tòa nhà (trừ một số trường hợp đặc biệt được tính toán kỹ).
- Chất lượng vật tư: Sử dụng vật tư chính hãng, chất lượng cao (đặc biệt là cáp đồng và cọc tiếp địa) để đảm bảo khả năng chịu dòng sét.
- Chuyên gia: Việc tính toán bán kính bảo vệ và thiết kế hệ thống nên do các kỹ sư chuyên ngành thực hiện để đảm bảo tuân thủ tiêu chuẩn. Với kinh nghiệm và uy tín, Tân Tiến mang đến các giải pháp chống sét hiện đại, ứng dụng kim chống sét Liva tiên tiến, giúp công trình đạt hiệu quả bảo vệ tối đa.
Tân Tiến hiện là đối tác đại diện chính thức tại Việt Nam của các thương hiệu chống sét hàng đầu quốc tế:
- Sertec CMCE (Paraguay / Asia Pacific) – công nghệ trung hòa sét tiên tiến được triển khai trên 50 nước trên thế giới, đã được xác thực trên hệ thống phân phối Find a Dealer toàn cầu.
- OBO Bettermann (Đức) – tập đoàn lớn về thiết bị chống sét & hệ thống tiếp địa, Tân Tiến được xác nhận chính thức trên hệ thống đại lý của OBO khu vực Châu Á – Thái Bình Dương.
- AT3W (Tây Ban Nha) – nhà sản xuất kim thu sét ESE & hệ thống cảnh báo sét ATSTORM®, Tân Tiến giữ vai trò đại diện thương mại tại Việt Nam.
Với vai trò đại diện chính thức, Tân Tiến cung cấp giải pháp – thiết bị – tư vấn kỹ thuật chuẩn hãng, hỗ trợ triển khai thực tế và đảm bảo toàn bộ sản phẩm đến tay khách hàng đều chính hãng, đúng tiêu chuẩn quốc tế và được hãng công nhận.
Bảo trì và kiểm tra định kỳ
Lắp đặt xong không có nghĩa là hoàn thành công việc. Bảo trì định kỳ là yếu tố sống còn để đảm bảo hệ thống luôn sẵn sàng hoạt động khi cần thiết.
1. Tầm quan trọng của bảo trì
Dưới tác động của môi trường, mối nối có thể bị oxy hóa, cọc tiếp địa có thể bị ăn mòn, dẫn đến tăng điện trở tiếp địa, làm giảm hiệu quả tiêu tán dòng sét. Việc bảo trì giúp phát hiện sớm các hư hỏng này.
2. Các công việc kiểm tra
- Kiểm tra điện trở tiếp địa: Nên đo điện trở hệ thống ít nhất mỗi năm một lần (tốt nhất là vào cuối mùa khô và đầu mùa mưa) để đảm bảo giá trị R ≤ 10 Ohm.
- Kiểm tra trực quan: Kiểm tra độ chắc chắn của các kẹp, mối nối, tình trạng của dây dẫn sét (có bị đứt, móp méo, hay ăn mòn không).
- Kiểm tra kim thu sét: Đảm bảo kim không bị hư hại do sét đánh trực tiếp hoặc tác động cơ học.
Kết luận
Kim chống sét Liva với công nghệ ESE hiện đại là một giải pháp bảo vệ tối ưu, hiệu quả và thẩm mỹ cho mọi công trình từ nhà ở dân dụng đến các khu công nghiệp phức tạp.
Đầu tư vào một hệ thống chống sét chất lượng, đi kèm với quy trình lắp đặt đúng kỹ thuật và bảo trì định kỳ, sẽ mang lại sự an tâm tối đa, bảo vệ tài sản và tính mạng con người trước những nguy cơ từ thiên nhiên. Để đảm bảo mức độ an toàn cao nhất, hãy luôn sử dụng dịch vụ tư vấn và lắp đặt từ các đơn vị chuyên nghiệp, giàu kinh nghiệm trong lĩnh vực chống sét như Tân Tiến, với giải pháp kim chống sét Liva.
