Hướng dẫn chọn và lắp đặt cột chống sét chuẩn kỹ thuật

Cột chống sét là thiết bị quan trọng giúp bảo vệ công trình trước tác hại của sét đánh trực tiếp. Mỗi năm, nhiều nhà dân, nhà xưởng và công trình hạ tầng tại Việt Nam gặp thiệt hại nghiêm trọng do sét gây ra, từ hư hỏng thiết bị điện, cháy nổ đến nguy cơ mất an toàn cho con người. Việc lựa chọn đúng loại cột chống sét và thi công lắp đặt theo chuẩn kỹ thuật quyết định hiệu quả bảo vệ toàn bộ công trình.

Bài viết này sẽ hướng dẫn chi tiết cách chọn cột chống sét phù hợp, các tiêu chuẩn lắp đặt chuẩn kỹ thuật và những lưu ý bảo trì, giúp hệ thống hoạt động ổn định, bền vững và đảm bảo an toàn lâu dài.

Cột chống sét còn được gọi là cột thu lôi hoặc kim thu sét, là thiết bị được lắp ở vị trí cao nhất của công trình để chủ động tiếp nhận tia sét, dẫn dòng điện sét xuống đất thông qua dây dẫn thoát sét và hệ thống tiếp địa.

Nếu lựa chọn sai loại cột hoặc lắp đặt không đúng kỹ thuật, công trình vẫn có thể bị hư hại khi sét đánh trực tiếp. Trong nhiều trường hợp, hệ thống lắp sai còn khiến dòng điện sét đi lan vào kết cấu công trình, gây nguy cơ cháy nổ hoặc phá hủy thiết bị điện.

Vì vậy, việc chọn đúng giải pháp và lắp đặt chuẩn theo tiêu chuẩn kỹ thuật là điều tối quan trọng.

Phân loại các loại cột chống sét hiện nay

Hiện nay có hai công nghệ cột chống sét chính được sử dụng phổ biến:

1. Loại cổ điển (Franklin / Thu sét thụ động)

• Đặc điểm: Thường là thanh kim loại nhọn đơn giản (đồng hoặc thép mạ đồng).
• Nguyên lý: Hoạt động dựa trên nguyên lý cảm ứng điện, dẫn điện thụ động khi tia sét tìm đường đánh xuống.
• Ưu nhược điểm: Chi phí thấp, dễ lắp đặt. Tuy nhiên, bán kính bảo vệ hẹp, chỉ phù hợp cho các công trình nhỏ (nhà ở dân dụng cấp 4, kho bãi nhỏ) hoặc cần lắp đặt số lượng lớn cho công trình lớn.

2. Loại hiện đại (ESE / Thu sét chủ động)

• Đặc điểm: Thiết bị phức tạp hơn, có bầu ion hóa, ví dụ như kim Liva (Thổ Nhĩ Kỳ), Pulsar (Pháp), Ingesco (Tây Ban Nha).
• Nguyên lý: Chủ động phát ra tia tiên đạo sớm hơn (Early Streamer Emission) để đón đầu tia sét, mở rộng đáng kể vùng bảo vệ.
• Ưu nhược điểm: Bán kính bảo vệ rất rộng (có thể lên tới hàng trăm mét), giảm số lượng kim cần lắp đặt. Chi phí ban đầu cao hơn và yêu cầu bảo trì kỹ thuật cao hơn.

Tiêu chí lựa chọn:

Việc lựa chọn phụ thuộc vào các yếu tố:

• Diện tích và chiều cao công trình: Công trình lớn, cao tầng nên ưu tiên ESE để tối ưu chi phí và thẩm mỹ.
• Ngân sách đầu tư: Cân nhắc giữa chi phí ban đầu của ESE và chi phí lắp đặt nhiều kim Franklin.
• Tiêu chuẩn áp dụng: Tuân thủ TCVN 9385:2012 (áp dụng cho cả hai loại) hoặc NFC 17-102:2011 (chỉ áp dụng cho ESE).

Tân Tiến hiện là đối tác đại diện chính thức tại Việt Nam của các thương hiệu chống sét hàng đầu quốc tế:

• Sertec CMCE (Paraguay / Asia Pacific) – công nghệ trung hòa sét tiên tiến được triển khai trên 50 nước trên thế giới, đã được xác thực trên hệ thống phân phối Find a Dealer toàn cầu.
• OBO Bettermann (Đức) – tập đoàn lớn về thiết bị chống sét & hệ thống tiếp địa, Tân Tiến được xác nhận chính thức trên hệ thống đại lý của OBO khu vực Châu Á – Thái Bình Dương.
• AT3W (Tây Ban Nha) – nhà sản xuất kim thu sét ESE & hệ thống cảnh báo sét ATSTORM®, Tân Tiến giữ vai trò đại diện thương mại tại Việt Nam.

Với vai trò đại diện chính thức, Tân Tiến cung cấp giải pháp – thiết bị – tư vấn kỹ thuật chuẩn hãng, hỗ trợ triển khai thực tế và đảm bảo toàn bộ sản phẩm đến tay khách hàng đều chính hãng, đúng tiêu chuẩn quốc tế và được hãng công nhận.

Nên chọn loại cột chống sét nào?

Khi lựa chọn cây chống sét , cần cân nhắc các yếu tố sau:

1. Quy mô và chiều cao công trình

• Công trình nhỏ → Franklin
• Công trình lớn, cao tầng → ESE

Ví dụ:

• Nhà trọ, nhà ở thấp tầng → Franklin tiết kiệm.
• Chung cư, nhà máy, sân vận động → ESE tối ưu hơn.

2. Ngân sách đầu tư

• Franklin rẻ nhưng phải lắp nhiều.
• ESE cao chi phí nhưng tính tổng thể lại tiết kiệm hơn.

3. Tiêu chuẩn kỹ thuật

Hiện tại Việt Nam áp dụng:

• TCVN 9385:2012 cho cả Franklin và ESE.
• NFC 17-102:2011 cho công nghệ ESE.

Nếu công trình yêu cầu chuẩn quốc tế, đặc biệt là FDI, một số chủ đầu tư yêu cầu tuân thủ hoàn toàn NFC 17-102.

Hướng dẫn lắp đặt hệ thống cột chống sét chuẩn kỹ thuật

Quá trình lắp đặt phải tuân thủ nghiêm ngặt các tiêu chuẩn an toàn để đảm bảo hệ thống hoạt động hiệu quả.

Bước 1: Thiết kế và tính toán

Kỹ sư chuyên nghiệp sẽ khảo sát thực địa, tính toán cấp độ bảo vệ cần thiết và xác định vị trí lắp đặt kim thu sét tối ưu nhất, đảm bảo bán kính bảo vệ bao phủ toàn bộ công trình.

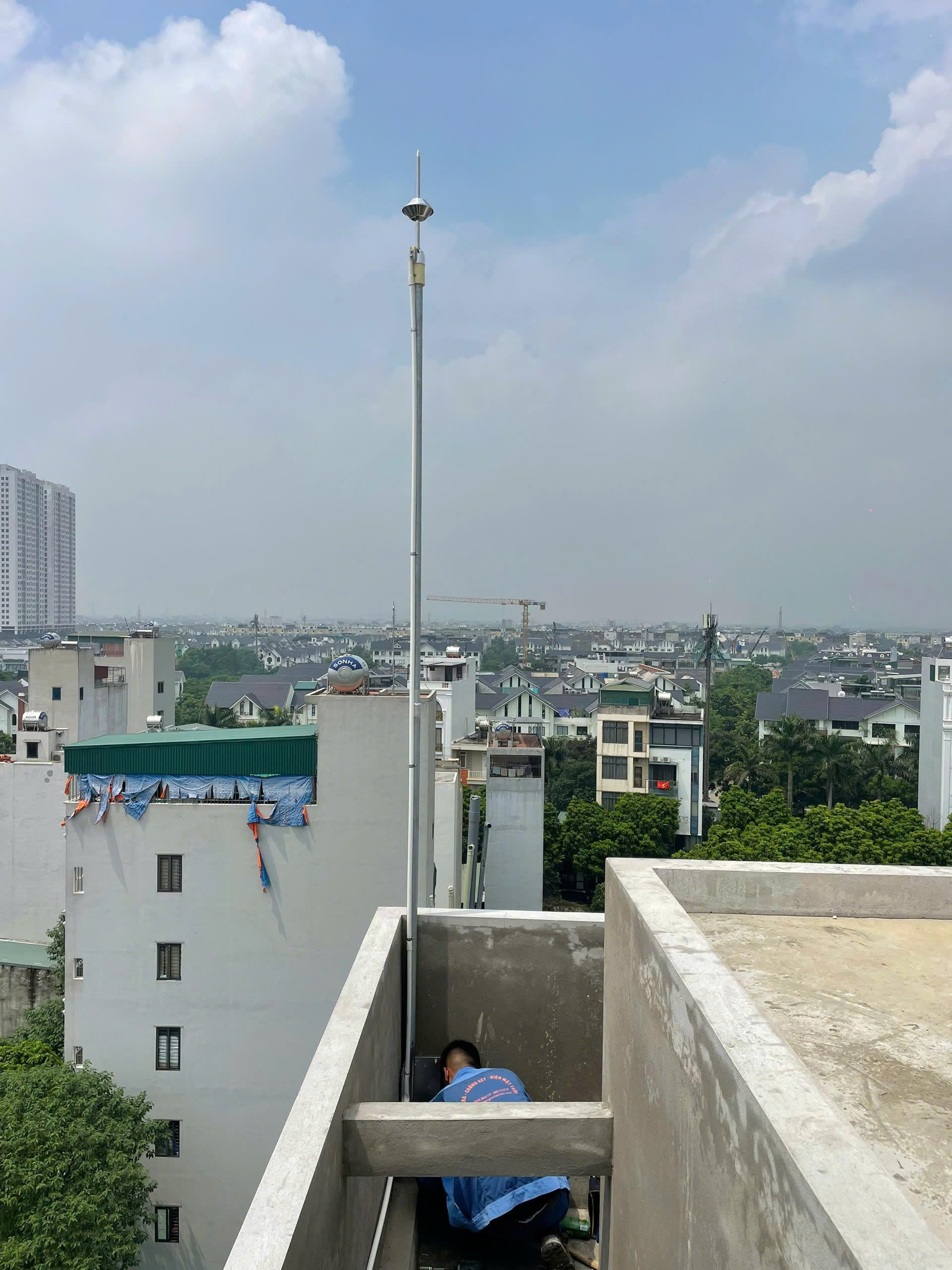

Bước 2: Lắp đặt kim thu sét và cột đỡ

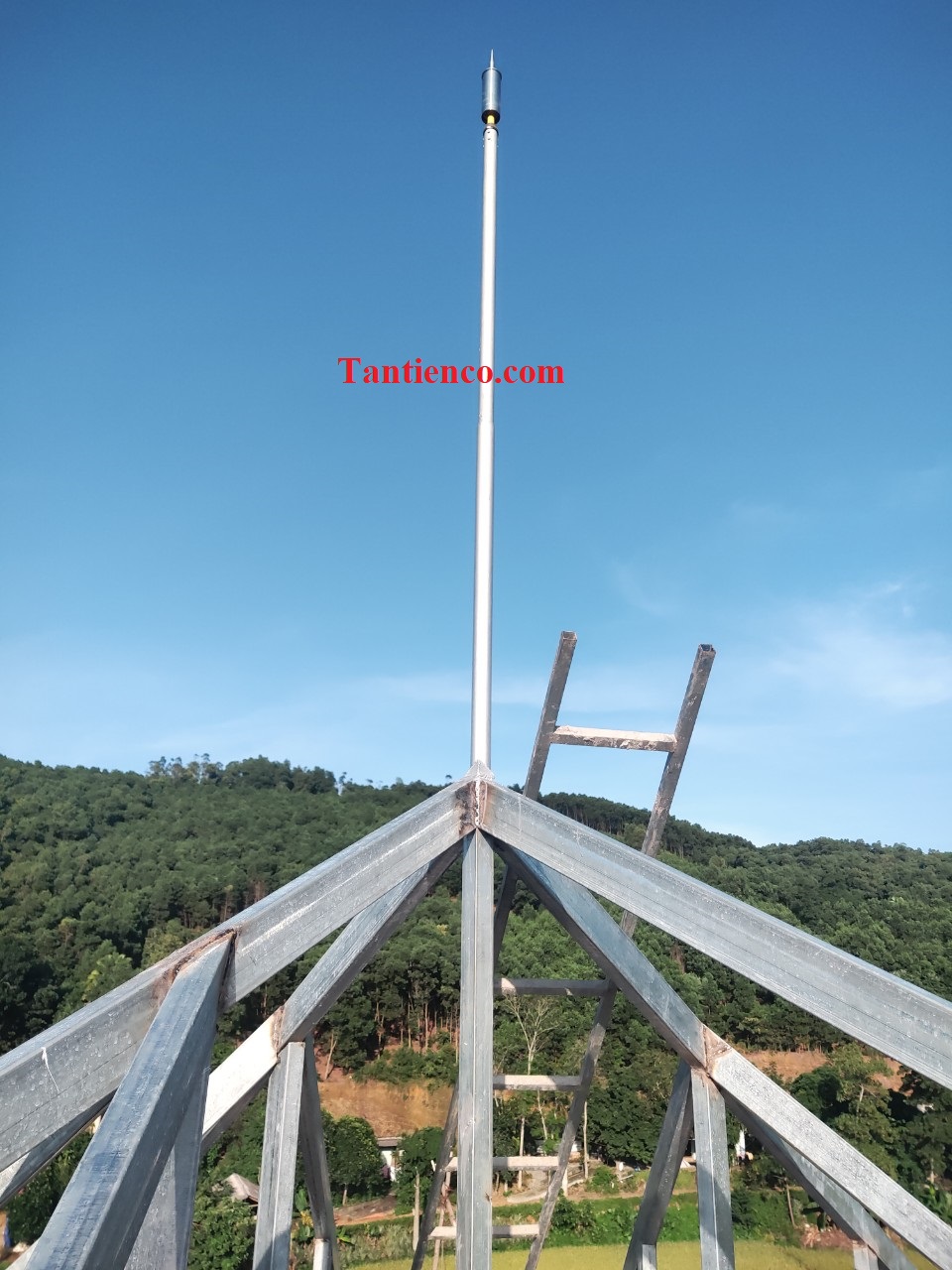

• Kim thu sét phải được lắp ở vị trí cao nhất của công trình (thường dùng cột đỡ chuyên dụng cao 3-5m).
• Đảm bảo kim được cố định chắc chắn, thẳng đứng.

Bước 3: Lắp đặt dây dẫn thoát sét

• Sử dụng dây cáp đồng trần hoặc nhôm có tiết diện lớn (thường từ 50mm² đến 70mm² trở lên).
• Đường đi của dây dẫn phải càng ngắn, thẳng càng tốt, tránh các đoạn gấp khúc, uốn lượn để dòng điện sét dễ dàng đi xuống.
• Nên đi dây bên ngoài công trình và sử dụng ống bảo vệ PVC để đảm bảo an toàn cho người qua lại.

Bước 4: Thi công hệ thống tiếp địa (nối đất)

Đây là phần quan trọng nhất. Tiếp địa tốt giúp dòng điện sét tiêu tán an toàn vào lòng đất, tránh lan truyền ngược vào công trình.

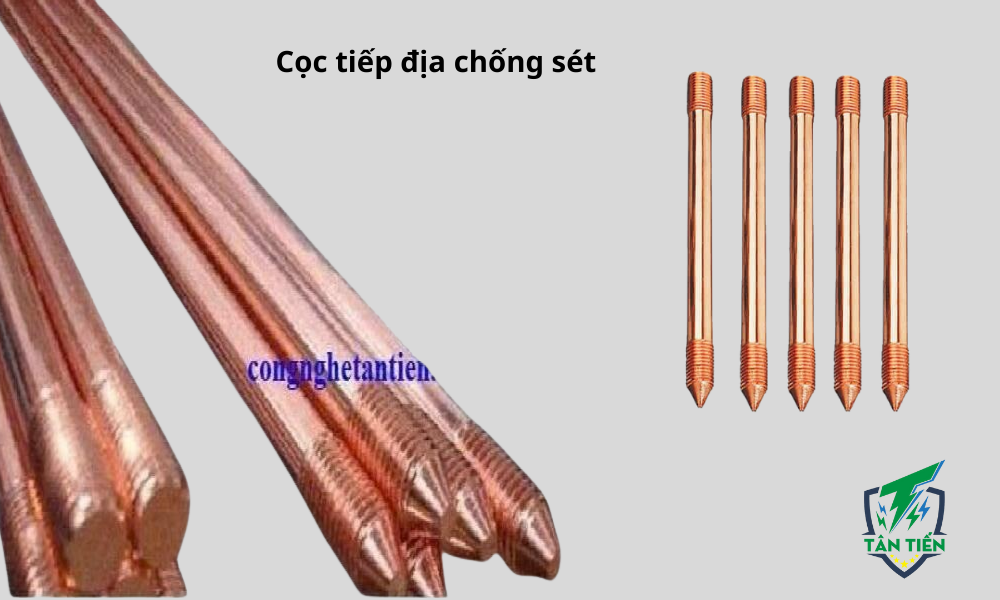

• Đóng các cọc tiếp địa (thường là cọc đồng dài 2.4m, D16) sâu xuống đất theo hình tam giác, hoặc sử dụng hệ thống lưới tiếp địa.

• Sử dụng hóa chất giảm điện trở đất (như GEM) nếu đất có điện trở suất cao.
• Mục tiêu quan trọng nhất là đo đạc điện trở tiếp địa phải nhỏ hơn hoặc bằng 10 Ohm (Ω) theo TCVN 9385:2012. (Nếu đo vượt chuẩn → phải xử lý bổ sung.)

Bước 5: Kết nối và kiểm tra

• Kết nối chặt chẽ dây dẫn thoát sét với hệ thống tiếp địa thông qua hộp kiểm tra điện trở.
• Tiến hành đo đạc điện trở toàn hệ thống bằng thiết bị chuyên dụng để xác nhận hệ thống đạt tiêu chuẩn hoạt động.

Bảo trì và kiểm định định kỳ

Lắp đặt xong không có nghĩa là an toàn vĩnh viễn. Hệ thống chống sét cần được bảo trì thường xuyên:

• Kiểm tra định kỳ: Tối thiểu 1 năm/lần (nên thực hiện trước mùa mưa bão).
• Kiểm định: Thuê đơn vị có chức năng kiểm định an toàn đo đạc lại điện trở tiếp địa và cấp giấy chứng nhận.
• Bảo dưỡng: Siết chặt các mối nối, xử lý gỉ sét, bổ sung hóa chất giảm điện trở đất nếu cần thiết.

Không lắp đúng cột chống sét sẽ gây hậu quả gì?

Những rủi ro thường gặp nhất:

• Sét đi thẳng vào mái nhà → cháy mái, nổ lan.
• Dòng điện sét lan vào thiết bị điện → hỏng biến áp, tủ điện, điều hòa, máy CNC…
• Mất an toàn cho người sinh sống hoặc làm việc trong công trình.
• Đặc biệt nguy hiểm tại:
  • Kho gas – xăng,
  • Nhà xưởng hóa chất,
  • Trạm viễn thông.

Một hệ thống lắp sai còn nguy hiểm hơn là không lắp, bởi người dùng chủ quan nhưng thực tế không có bảo vệ.

Để tránh những nguy cơ này, việc lựa chọn đơn vị chuyên nghiệp là yếu tố quyết định.

Kết luận

Cột chống sét là giải pháp bảo vệ quan trọng giúp:

• Ngăn chặn thiệt hại do sét,
• Bảo vệ tài sản và con người,
• Đảm bảo an toàn cho công trình trong thời gian dài.

Lựa chọn và lắp đặt cột chống sét là một khoản đầu tư thiết yếu cho sự an toàn. Bằng cách hiểu rõ các loại công nghệ (Franklin vs ESE) và tuân thủ quy trình lắp đặt chuẩn kỹ thuật (đặc biệt là khâu tiếp địa < 10 Ohm), bạn sẽ xây dựng được một hệ thống bảo vệ vững chắc, giảm thiểu tối đa rủi ro do sét đánh gây ra.

Việc thực hiện đúng các bước này sẽ giúp công trình của bạn luôn được bảo vệ tối ưu với hệ thống cột chống sét chất lượng và hiệu quả.
