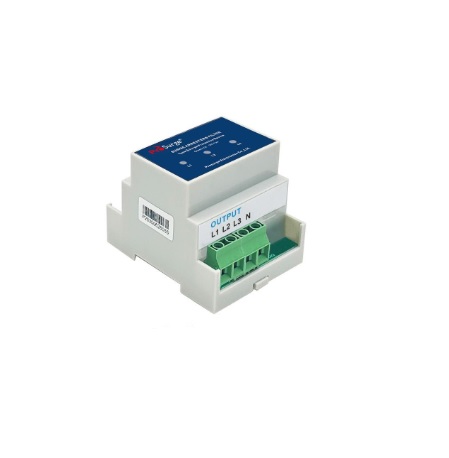

Thiết bị cắt lọc sét 3 pha 16A – DSF15-3/320-16A/3PN/C

Thiết bị cắt lọc sét 3 pha 16A – DSF15-3/320-16A/3PN/C là surge filter đấu nối nối tiếp (series) thuộc dòng Class II + III của Prosurge, dùng để bảo vệ hệ thống điện 3 pha và các thiết bị điện tử nhạy cảm khỏi xung sét lan truyền và nhiễu điện áp cao tần.

Thiết bị được thiết kế theo cấu trúc đa tầng (multi-stage) kết hợp mạch cắt sét và bộ lọc LC, giúp giảm biên độ xung sét, làm chậm dv/dt và lọc nhiễu hiệu quả trước khi cấp nguồn cho tải như tủ điều khiển, hệ thống tự động hóa, PLC, thiết bị đo lường và các dây chuyền sản xuất.

Theo ký hiệu của hãng, “3PN” là cấu hình bảo vệ 3P + N (3 pha + trung tính).

Thông số kỹ thuật – Thiết bị cắt lọc sét 3 pha 16A – DSF15-3/320-16A/3PN/C

• Loại thiết bị: Surge Filter – đấu nối nối tiếp (series)
• Cấp bảo vệ: Class II + III (Type 2 + 3)
• Cấu hình: 3P + N (ký hiệu 3PN theo catalog)
• Điện áp làm việc liên tục (Uc): 320 V
• Điện áp danh định (Un): 220–240 V / pha
• Dòng tải định mức: 16 A
• Khả năng cắt sét: 15 kA (8/20µs)
• Dòng xả danh định (In): 5 kA (L-N), 5 kA (N-PE)
• Mức điện áp bảo vệ (Up): ≤ 1.1 – 1.2 kV
• Công nghệ bảo vệ: MOV + bảo vệ nhiệt + bộ lọc LC
• Độ suy giảm nhiễu: > 45 dB @ 1 MHz
• Chức năng: Cắt sét lan truyền kết hợp lọc nhiễu cao tần
• Hiển thị trạng thái: LED theo từng pha
• Lắp đặt: DIN rail 35 mm – rộng 4 module
• Tiêu chuẩn: IEC/EN 61643-11, UL1449 5th
• Bảo hành: 12 tháng

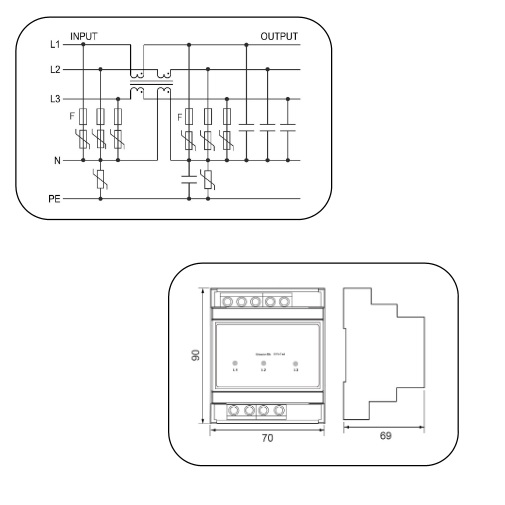

Cấu trúc bảo vệ và nguyên lý hoạt động

Thiết bị cắt lọc sét 3 pha 16A – DSF15-3/320-16A/3PN/C hoạt động theo nguyên lý đa tầng kết hợp cắt sét và lọc nhiễu, được thiết kế đấu nối nối tiếp (series) trên đường cấp nguồn 3 pha.

Khi có xung sét lan truyền hoặc nhiễu điện:

• Tầng MOV sơ cấp xả dòng xung sét
• Mạch LC làm giảm tốc độ biến thiên điện áp và dòng
• Tầng bảo vệ thứ cấp hạn chế điện áp dư xuống mức an toàn

Thiết bị bảo vệ đồng thời các chế độ:

• L-N (giữa pha và trung tính)
• N-PE (trung tính và tiếp địa)

Nhờ đó, hệ thống điện 3 pha được bảo vệ toàn diện, giảm thiểu nguy cơ hư hỏng thiết bị nhạy cảm.

Ưu điểm nổi bật

• Surge filter đa tầng cho hệ 3 pha
• Kết hợp cắt sét + lọc nhiễu cao tần
• Bảo vệ đồng thời nhiều chế độ điện áp
• Độ suy giảm nhiễu cao >45dB
• Dòng tải 16A phù hợp tủ điều khiển
• LED hiển thị trạng thái theo từng pha
• Thiết kế gọn, dễ lắp trong tủ điện công nghiệp

Ứng dụng thực tế – Thiết bị cắt lọc sét 3 pha 16A – DSF15-3/320-16A/3PN/C

• Tủ điện điều khiển hệ thống 3 pha
• Hệ thống PLC, biến tần nhỏ, điều khiển tự động
• Dây chuyền sản xuất quy mô nhỏ – trung bình
• Thiết bị đo lường, cảm biến công nghiệp
• Các tải yêu cầu nguồn điện ổn định – ít nhiễu – an toàn cao

Lưu ý khi lựa chọn và lắp đặt

• Thiết bị phải được lắp đấu nối nối tiếp (series) trên đường cấp nguồn 3 pha
• Chọn đúng dòng tải 16A
• Bố trí dây dẫn gọn – ngắn – đúng kỹ thuật
• Nên lắp kết hợp với SPD tổng phía trước
• Hệ thống tiếp địa cần đảm bảo tiêu chuẩn
